RELEE ELECTROMAGNETICE DE TIMP

Releele electromagnetice de timp se folosesc in schemele de protectie in scopul introducerii temporizatorilor necesare pentru functionarea selective a protectiei prin relee.

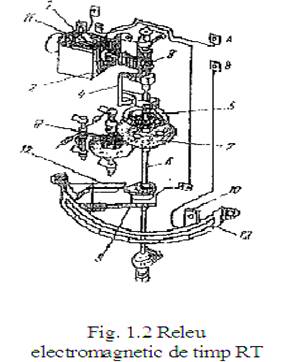

Releul electromagnetic de timp RT, cel mai frecvent intalnit, este compus dintr-un system electromagnetic de tip solenoidal si un mecanism de ceasornic care este armat de sistemul electromagnetic (fig. 1.2).

La trecerea curentului prin bobina electromagnetului 1, miezul acestuia este atras si, prin intermediul surubului fara sfarsit 2 si al rotii dintate 3, determina rotatia piesei intermediare 4. Aceasta produce tensionarea resortului 5, care antreneaza in rotetie axul echipajului mobil 6 (de retinut ca axu rotii dintate 3 nu este cuplat mecanic cu axul echipajului mobil). Roata dintata 7, fixata pe axul 6, se angreneaza cu roata dintata de pe axul unui mecanism de ceasornic 8, care determina o anumita viteza de rotatie a echipajului mobil al releului de timp. Tot pe axul 6 este fixat contactul mobil 9, care se roteste odata cu cu axul echipajului mobil, pana ajunge la contactul fix 10, inchizand circuitul AB (releu actioneaza).

Dupa intrerupere curentului din bobina electromagnetului 1, miezul acestuia este impins de resortul de revenire 11 spre stanga .

Axul echipajului mobil impreuna cu toate elementele solidare cu axul revine brusc in pozitia initiala (releu dezeexcitat). Un opritor 12 limiteaza cursa contactuluimobil 9 la revenire.

Timpus de actionare a releului RT se regleaza prin variatia distantei dintre pozitia initiala a contactului mobil 9 si a contactului fix 10 care limiteaza cursa. Pentru fixarea unui anumit reglaj de timp (timpul de actionare al releului I_ar) contactul 10 se deplaseaza pe sacara de reglaj 13 pana la o anumita diniziune a acestuia . Scara de reglaj a releului este etalonata in secunde si are o foarma semicirculara. Bobina electromagnetului 1 este calculata pentru un curent de scurta durata (de maxim 20-30s) la tensiunea nominala

Temporizarea releului RT este independente de valoarea tensiunii amplificate bobinei, cu conditia asigurarii unei tensiuni de actionare U_ar0,7U_nr.
