Contactoare

1. Contactorul electromagnetic

Contactorul electromagnetic este constituit dintr-un electromagnet de actionare si un ansamblu de contacte principale si contacte auxiliare (fig. 1).

2. Marimi caracteristice specifice

Marimile definite in § 6.3.3 sunt aplicabile in general si contactoarelor, adaugandu-li-se ti o serie de particularitati.

Curentul temporar admisibil este definit pentru durate de: 1 s, 5 s, 10 s, 30 s, 1 min,
3 min sau 10 min, pornind din stare rece (curent nul timp de cel putin 15 min), la o temperatura a mediului ambiant de cel mult 40^oC. Este inferior capacitatii de conectare. Prezinta interes, de exemplu, in cazul motoarelor cu demaraj lung, datorat inertiei mecanismului antrenat.

Categoria de utilizare in curent alternativ (AC) si in curent continuu (DC) defineste conditiile de stabilire si rupere a curentului in raport cu curentul de utilizare I_e (I_s).

Pentru contactoare, categoria de utilizare depinde de:

- natura receptorului comandat (rezistor, motor etc.)

- conditiile in care se efectueaza inchiderea si deschiderea circuitului receptorului.

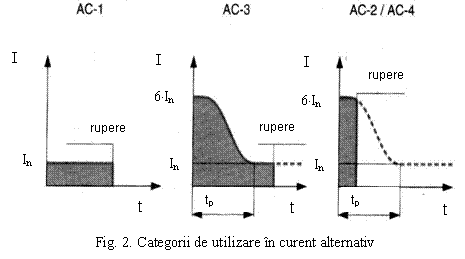

Cateva exemple sunt ilustrate in figura 2:

AC-1 – toate receptoarele alimentate in c.a., avand cosj 0,95 (sarcini rezistive);

AC-3 – pornirea motoarelor asincrone cu rotorul in scurtcircuit, deconectare in sarcina;

AC-4 – pornire, franare contracurent si functionare in impulsuri pentru motoare asincrone cu rotorul in colivie.

Principalele marimi caracteristice sunt precizate in datele de catalog ale furnizorului de aparataj; de exemplu (tab. 1, pentru contactoare Télémécanique)

Tabelul 1. Caracteristici ale unor contactoare (Télémécanique)

3. Alegerea contactoarelor

a. Pentru un circuit de iluminat cu lampi cu incandescenta:

Curentul la conectare, filamentul lampilor fiind, initial, in stare rece este:

I_v = (15 20)I_c

Conditiile de alegere sunt:

I_s I_c

b. Pentru lampile cu descarcare electrica (AC-1, 40 ^oC):

- lampi fluorescente tubulare

- lampi cu mercur sau sodiu la inalta presiune

(este necesar sa se verifice si conectarea sarcinii capacitive reprezentate de condensatorul de compensare montat in paralel cu fiecare lampa).

c. In cazul unui circuit de incalzire rezistiv (AC-1, cosj 1, I = const)

I_s I_c

d. Pentru circuitul de alimentare a unui transformator JT/JT (AC-1)

e. Circuitul capacitiv (AC-1) solicita, de regula:

Puterea reactiva maxima comandabila este indicata in catalogul constructorului (de exemplu, tab. 1).

f. Circuitul unui motor asincron in colivie (AC-3) – necesita un contactor specific puterii motorului comandat, conform tabelului cu caracteristici ale contactoarelor furnizate de constructor (de exemplu, tab. 1).
