Intensitatea campului electric. Linii de camp electric

Pentru descrierea cantitativa a campului electric trebuie introduse marimi caracteristice. Una din marimile caracteristice campului electric se numeste intensitatea campului electric.

Fie un sistem de sarcini electrice punctiforme q₁,q₂,… ,q_n  si un punct P in apropierea acestui sistem de sarcini electrice.

Se numeste sarcina de proba, o sarcina punctiforma care asezata in punctul P nu modifica pozitia si valoarea sarcinilor q₁,q₂,…,q_n.

Fig.  13. Sistem de sarcini punctiforme din jurul punctului P

Pentru ca sarcina de proba sa nu modifice in mod esential configuratia initiala a sarcinilor ea trebuie sa aiba o valoare cat mai mica.

Se constata ca raportul dintre forta ce se exercita asupra sarcinii de proba si valoarea sarcinii de proba nu depinde de valoarea sarcinii de proba:

Acest raport se numeste intensitatea campului electric in punctul P:

                                                                              (I. 17)

Fiecarui punct din spatiu, din jurul unei distributii de sarcina electrica, i se poate asocia o anumita intensitate a campului electric.

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

Fig. 14.  Intensitatea campului electric in punctul P creat de sarcina Q

Unitatea de masura a intensitatii campului electric in Sistemul International este volt pe metru:

Un volt pe metru este campul care produce o forta de un newton asupra unei sarcini electrice de un coulomb.

Prin linie de camp electric intelegem o linie pe care, in fiecare punct, vectorul intensitate este dirijat dupa tangenta. Directia care se atribuie liniei intensitatii de camp este aceea care coincide cu directia vectorului intensitate in fiecare punct al liniei.

Astfel, linia de camp electric determina in fiecare punct al ei directia intensitatii a campului si prin urmare, si directia fortei,  care actioneaza asupra unei sarcini +q, situate in acel punct.

Fig. 15 Linie de camp electric

Vom studia cateva exemple de linii de camp electric. Este usor de vazut ca liniile de camp electric ale unei sarcini punctuale sunt drepte care ies din sarcina daca este pozitiva si intra in sarcina daca este negativa.

Fig. 16 Liniile de camp electric ale unei sarcini punctuale: a - pozitiva; b - negativa;

Astfel, sarcina pozitiva poate fi considerata ca locul de unde incep liniile de camp electric, iar sarcina negativa ca locul unde se termina liniile de camp electric.

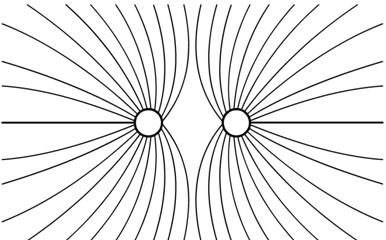

In fig. 17 sunt reprezentate liniile de camp a doua sarcini punctuale egale si de acelasi semn.

Fig. 17 Liniile de camp produse de doua sarcini de acelasi semn

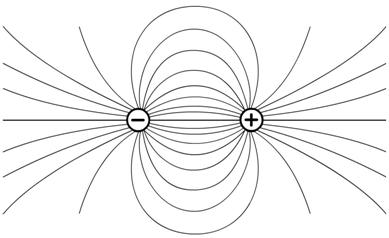

In fig. 18 sunt reprezentate liniile de camp create de doua sarcini punctuale egale si de semn contrar.

Fig. 18 Liniile de camp produse de doua sarcini de semne contrare

Se numeste camp omogen campul electric in care, in toate punctele, intensitatea este aceeasi.  Este clar ca liniile de camp sunt linii drepte, paralele.
