Combinor de semnale sonore CW-107R

Combinor de semnale sonore  CW-107R

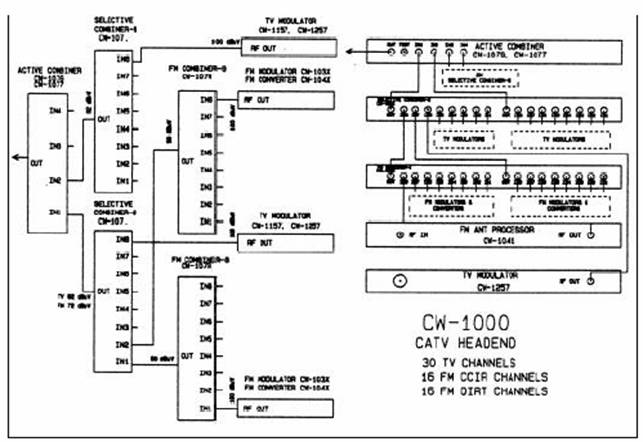

La combinarea semnalelor de radiodifuziune sonora este nevoie de filtre de canal; este suficient ca pachetul de semnale combinate sa treaca printr-un filtru trece banda. In exemplul dat se combina 16 semnale de canale stereo in cuplorii  directivi de banda larga si atenuare mica ai combinorilor de semnale sonore cu 8 intrari. Apoi semnalul combinat este aplicat intrarii corespunzatoare a combinorului selectiv. Atenuarile  acestui combinor determina diferenta de nivel intre semnalele TV si radiofonice, caci nivelele lor de iesire nominale sunt aceleasi.

Date tehnice

Caracteristici de transmisie

Domeniu de frecvente de lucru             48-200 MHz

Date de intrare

Numar de intrari               8

Impedanta de intrare                             75 ohmi

Atenuare de reflexie la intrare               >15 dB

Separare intre intrari                             > 20 dB

Atenuare in combinor                           10 ± 1 dB

Caracteristica de linearitate a am-

plitudinii in banda de FM                       sub 0,5 dB

Date de iesire

Impedanta de iesire                              75 ohmi

Atenuare de reflexie la iesire                >18 dB

Date generale

Tip de conectori            CEI 169-2(DIN 45325)

Dimensiuni                                            214x32x67 mm

Masa                                                     0 kg
