Relee magnetoelectrice

Functioanare releelor magnetoelectrice se bazeaza pe cuplul care se exercita aspura unei bobine parcurse de curent continuu de catre campul magnetic al unui magnet permanet.

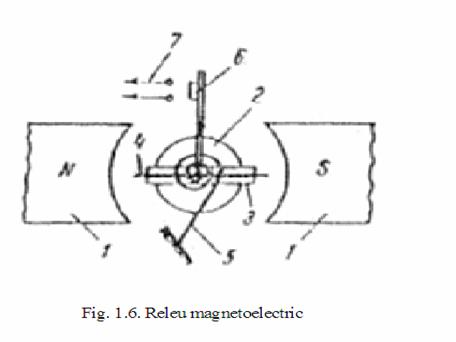

In figura 1.6 este prezentat schematic un releu magnetoelectric.In intrefierul magnetului permanet 1 se gaseste un miez cilindric 2, de fier moale, in jurul caruia se poate roti un cadru mobil 3, care poarta bobina 4 a releului.Curentul continuu I este adus la bobina releului prin intermediul unor antagoniste. O data cu rotirea intr-un sens sau altul a cadrului mobil se deplaseaza contactul fix 6, solidar cu cadrul, ceea ce provoaca inchiderea sau deschiderea contactelor fixe 7.

Cuplul aplicat bobinei releului este proportional cu, curentul care o parcurge conform relatiei :

M = K I

Releele magnetoelectrice sunt foarte sensibile, putand fi construite pentru puteri de actionare de ordinul 10^-10 W. Ele prezinta insa dezavantajul ca nu pot funciona in curent alternativ, deoarece atunci cuplul midiu de actionare este nul.
