Solutii constructive de principiu pentru reabilitarea termica a zonei opace a elementelor anvelopei (dupa NP 047 - 2000)

Solutii constructive de principiu pentru reabilitarea termica a zonei opace a elementelor anvelopei (dupa NP 047 - 2000)

- In solutiile prezentate straturile de materiale existente sunt numerotate de la 1 la 10, iar cele adaugate sau utilizate la reabilitare sunt numerotate de la 11 la 20, conform legendei din normativ.

LEGENDA

Materiale existente

1. Beton armat

2. Zidarie din caramizi pline sau GVP

3. Zidarie din blocuri BCA

4. Fasii armate sau placi din BCA

5. Panouri mari prefabricate

6. Mortar (sapa, tencuiala)

7. Beton simplu (de panta, in fundatii)

8. Strat termoizolant

9. Umplutura termoizolanta

10. Strat hidroizolant

Materiale montate la modernizare

11. Strat termoizolant eficient (placi din polistiren. vata minerala s.a.)

12. Strat termoizolant din polistiren extrudat

13. Strat termoizolant din spuma poliuretanica

14. Umplutura termoizolanta (recuperata)

15. Beton de panta

16. Strat de protectie

17. Sapa din mortar

18. Sapa din mortar + pardoseala

19. Strat hidroizolant

20. Sort din tabla zincata

Elemente de constructie opace orizontale

a) - Plansee terasa

- Solutia de reabilitare depinde de gradul de degradare a straturilor hidroizolante si termoizolante existente.

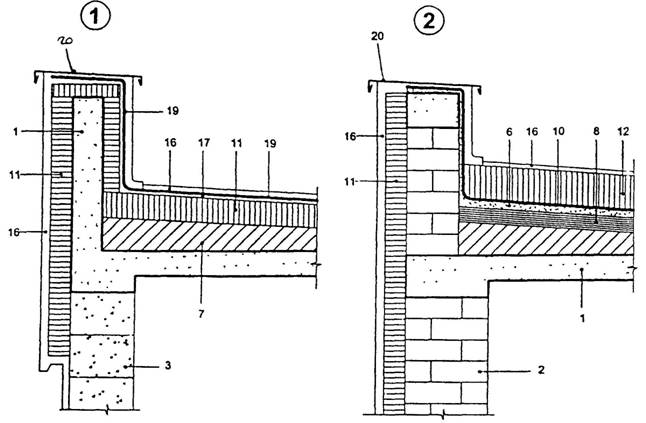

* - Fig. A1.1-1 - Hidroizolatie deteriorata, termoizolatie umezita:

- Se indeparteaza toate straturile pana la fata superioara a betonului de panta si se reface terasa cu materiale de grosime care sa satisfaca cerinta de izolare ceruta.

*- Fig. A1.1-2 - Hidroizolatia si termoizolatia in stare buna:

- Se realizeaza o terasa 'inversa' prin adaugarea unui nou strat termoizolant impermeabil peste care se executa stratul de protectie.

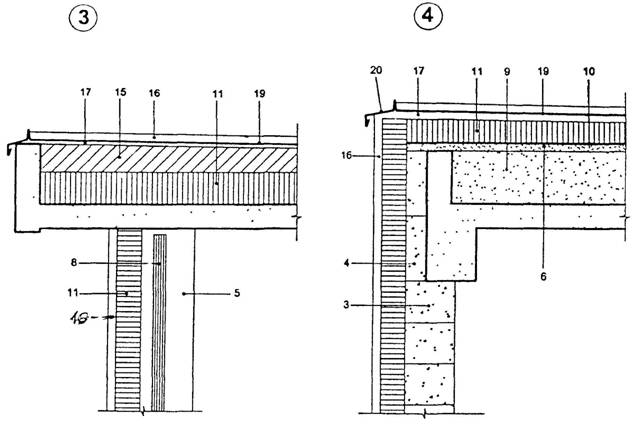

* - Fig. A1.1-3 - Terasa complet compromisa:

- Se indeparteaza toate straturile, inclusiv betonul de panta si se reface din nou, eventual cu betonul de panta peste termoizolatie.

* - Fig. A1.1-4 – Hidroizolatia este degradata iar celelalte straturi sunt in stare buna:

Se rectifica hidroizolatia care ramane ca bariera de vapori; se monteaza o termoizolatie noua, peste care se executa celelalte straturi ale terasei.

b). - Plansee de pod

- Solutia de reabilitare depinde de gradul de degradare a termoizolatiei si a sapei de protectie.

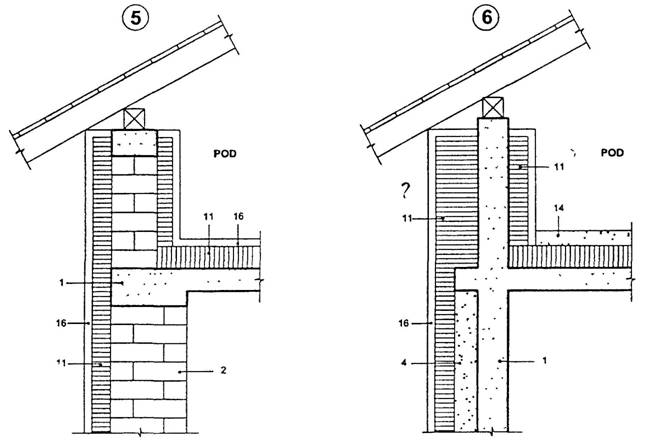

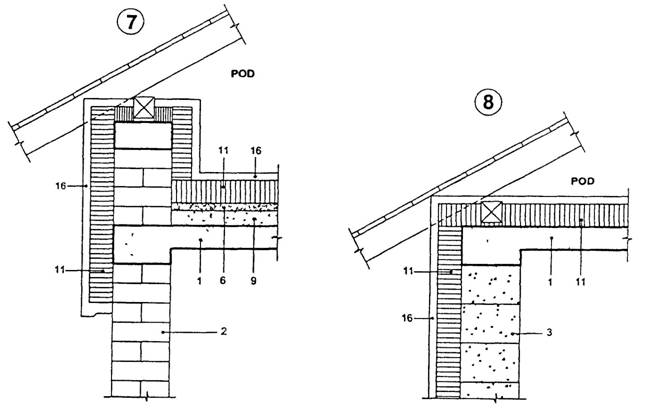

* Fig. A1.2-5, 6, 8 – Termoizolatia (si sapa de protectie) degradata:

- Se inlatura termoizolatia, sau umplutura termoizolanta; se executa bariera de vapori noua; se executa termoizolatia noua; protectia termoizolatiei se realizeaza cu o sapa noua sau cu umplutura termoizolanta existenta.

* Fig. A1.2-7 – Termoizolatia si sapa de protectie in stare buna:

- Peste straturile existente se executa o termoizolatie noua, care se protejeaza corespunzator.

Fig. A1.1 - PLANSEU TERASA

Fig. A1.1 - PLANSEU TERASA

Fig. A l.2 - PLANSEU POD

Fig. A1.2 - PLANSEU POD

Fig. A1.3 - PLANSEU PESTE SUBSOL NEINCALZIT

c).- Planseu peste subsol neincalzit

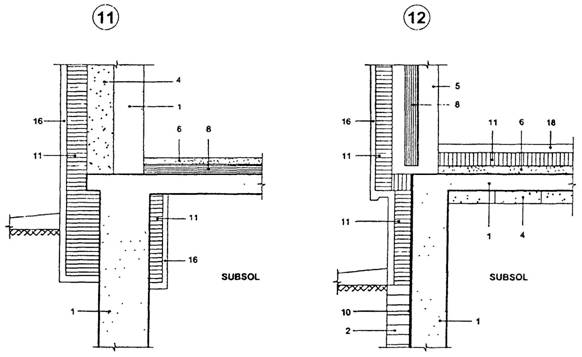

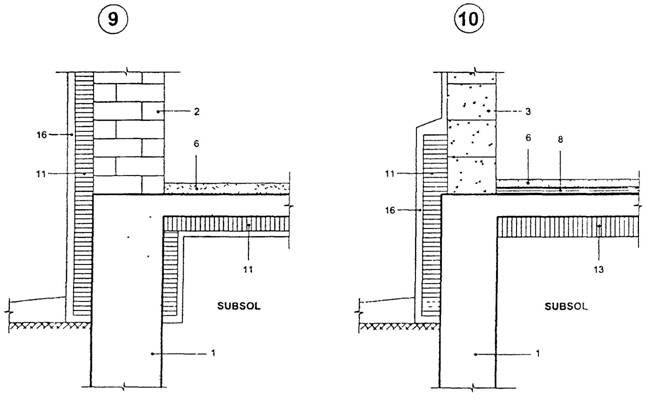

* Fig. Al.3 - 9, 10, 11 si 12 - Se izoleaza soclul pe fata exterioara, in functie de

inaltime si de solutia de perete de fatada.

Se izoleaza intradosul planseului si/sau fata interioara a peretelui de subsol. La planseele la care se reface pardoseala (la incalzire prin pardoseala) se poate prevedea si un strat de izolatie termica sub noua pardoseala.

d) - Placa pe sol

ESEU: Clasificarea si incadrarea produselor pentru constructii pe baza performantelor de comportare la foc ESEU: Durabilitate - clasificarea conditiilor de mediu inconjurator, expunerea la umezeala, durabilitatea zidariei

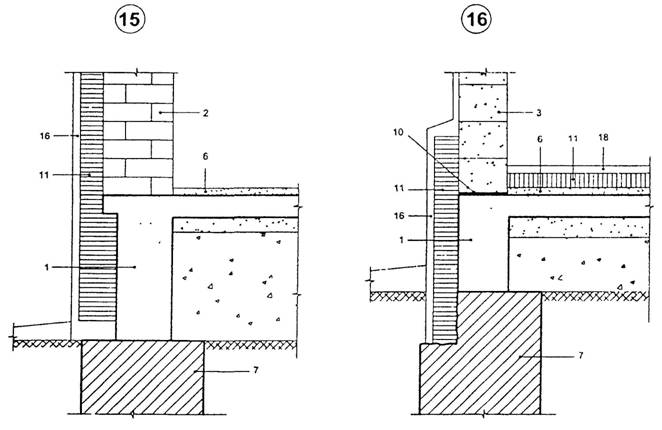

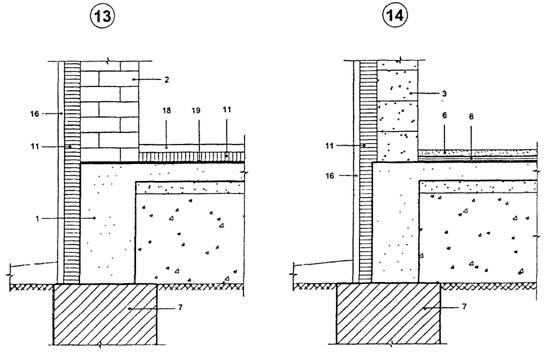

* Fig. A1.4-13, 14, 15 si 16 - Se izoleaza soclul cladirii in functie de solutia de perete

exterior. Daca se reface pardoseala se adauga dupa caz straturi noi.

2. Elemente de constructie opace verticale (pereti exteriori)

- Solutii posibile:

a) - Izolarea termica la interior a peretilor exteriori

- Avantajele: - costul mai mic in comparatie cu izolarea la exterior;

- executie mai usoara.

- Dezavantaje: - reducerea temperaturii in interiorul peretelui exterior, cu favorizarea

producerii fenomenului de condens a vaporilor de apa in interiorul peretelui si chiar a inghetului apei in perete;

- necesitatea deplasarii conductelor si a corpurilor de incalzire existente pe peretii exteriori;

- dificultatea tratarii puntilor termice si a corectarii a unor puncte particulare (conturul golurilor de ferestre si usi exterioare etc.);

- reducerea ariei utile a inceperilor;

- necesitatea evacuarii locatarilor pe timpul executarii lucrurilor.

- Urmare celor de mai sus, literatura si experienta acumulata nu recomanda utilizarea solutiei de mai sus.

b) - Izolarea termica la exterior a peretilor exteriori

- Avantaje : - elimina dezavantajele mentionate la variantele izolarii la interior ;

- permite renovarea fatadei.

- Dezavantajele: - cost ridicat;

- nu se poate aplica la fatade care reprezinta solutii cu particularitati estetice ce trebuie conservate;

Fig. A1.3 - PLANSEU PESTE SUBSOL

Fig. A 1.4 - PLACA PE SOL

Fig. A1.4 - PLACA PE SOL

Fig. A1.5 – PERETI EXTERIORI

la majoritatea solutiilor constructive suprafata este sensibila la socuri:

- dificultati de realizare a etanseitatii la ploaie si la ploaie cu vant;

- racordari dificile la schimbarile de plan;

- dificultati in realizarea durabilitatii finisajelor;

- dificultati in preluarea socului termic de catre finisaje.

- dificultati in asigurarea durabilitatii sistemelor de fixare la suport.

- Pana in prezent, cu toate dezavantajele, enumerate mai sus, literatura si practica recomanda aceasta solutie de reabilitare, ca fiind cea mai eficienta din punct de vedere termoenergetic.

- Variante utilizate:

b1). - Solutia fara strat de aer ventilat, cu stratul termoizolant din:

- placi de polistiren expandat, placi de vata minerala rigide, placi mixte (HERAKLITH, HERALAN, etc.) fixat mecanic sau/si prin lipire pe suprafata suport pregatita in prealabil. Finisajul poate fi o tencuiala decorativa traditionala din mortar M 100T in grosime de 3-4 cm armat cu plasa STNB si cu plase de rabit zincat, ancorate cu bolturi, dibluri, ancore si placute din otel inoxidabil, incastrate in suport;

- placi din polistiren extrudat, fixat prin lipire de suprafata suport reparata si pregatita in prealabil. Finisajul se realizeaza cu un strat de .glet adeziv, realizat dintr-o pasta de ciment, aracet si nisip fin, de 35 mm grosime, armat cu tesatura din fibre de sticla sau plasa de mase plastice.

b2). - Solutie cu strat de aer ventilat, de cca. 4 cm grosime. Stratul termoizolant se realizeaza din polistiren celular, placi de vata minerala rigide sau semirigide, placi mixte de polistiren sau de vata minerala, montat intre elementele unui caroiaj din sipci de lemn tratat sau profile metalice inoxidabile, ancorat cu piese din otel inoxidabil in peretele existent; protectia exterioara se poate realiza din foi (plane, ondulate sau cutate) din tabla inoxidabila, aluminiu, masa plastica rezistenta la radiatiile ultraviolete, sticla, placi subtiri de armociment, gips carton tratat etc., fixate mecanic pe reteaua suport.

Pentru asigurarea circulatiei stratului de aer trebuie sa se realizeze orificiile de acces si de evacuare necesare.

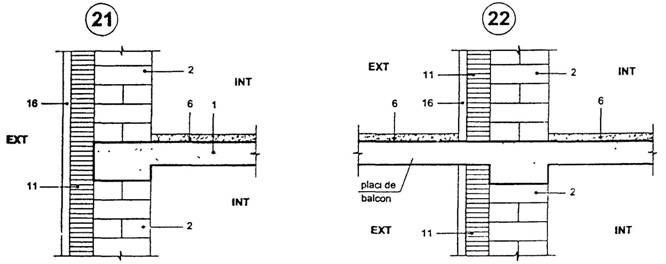

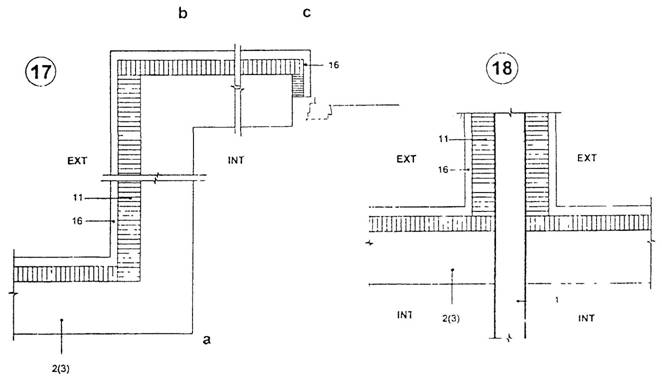

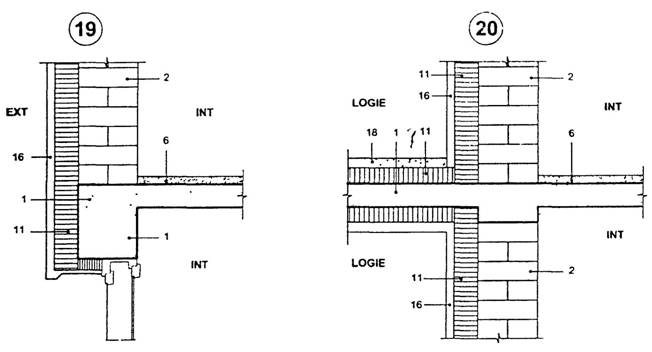

- Solutii de principiu pentru reabilitarea termica a peretilor, in variantele de mai sus sunt redate in fig. A1.5-17, 18, 19, 20, 21 si 22 si Plansele nr.1 si 1a.

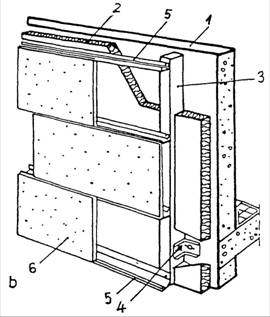

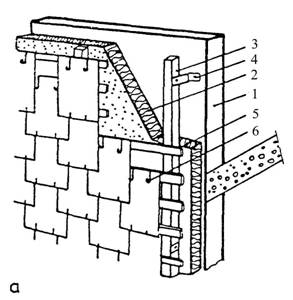

Fig. A 1.5 - Reabilitarea termica a peretilor de fatada

Finisaj aplicat peste un strat de aer.



LEGENDA

1 - Perete existent

2 - Izolatie termica

3 - Montant vertical

4 - Clema de fixare

5 - Traverse orizontale

6- Panou mare de finisaj complex

c)- Finisaj complex din panouri mari montate pe schelet aplicat peste stratul termoizolant

PLANSA NR 1 - Reabilitarea peretilor de fatada

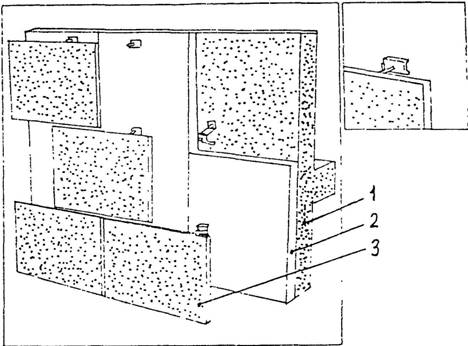

Placaj de fatada din elemente mici fixate mecanic de suport impreuna cu stratul izolant

LEGENDA:

1-Perete existent

2-Strat termoizolant

3-Finisaj

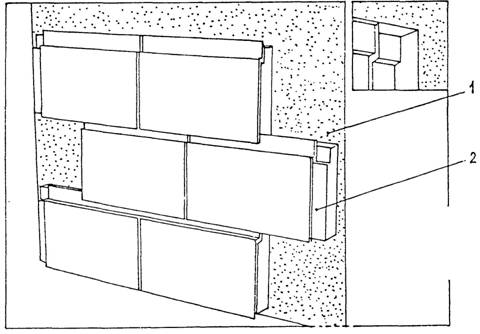

Fig.7.11.2. Finisaj complex aplicat direct pe suport

LEGENDA:

1- Perete existent

Finisaj complex

PLANSA NR 1a – Reabilitarea peretilor de fatada
