Aparare de mal drept, parau Ialomicioara de Runcu in zona sala de sport, scoala nr.1, com. Runcu, jud. Dambovita

CAPITOLUL I

DESCRIEREA GENERALA A LUCRARII

Denumirea investitiei:

Aparare de mal drept, parau Ialomicioara de Runcu in zona sala de sport, Scoala nr.1, Com. Runcu, Jud. Dambovita.

Amplasamentul lucrarilor

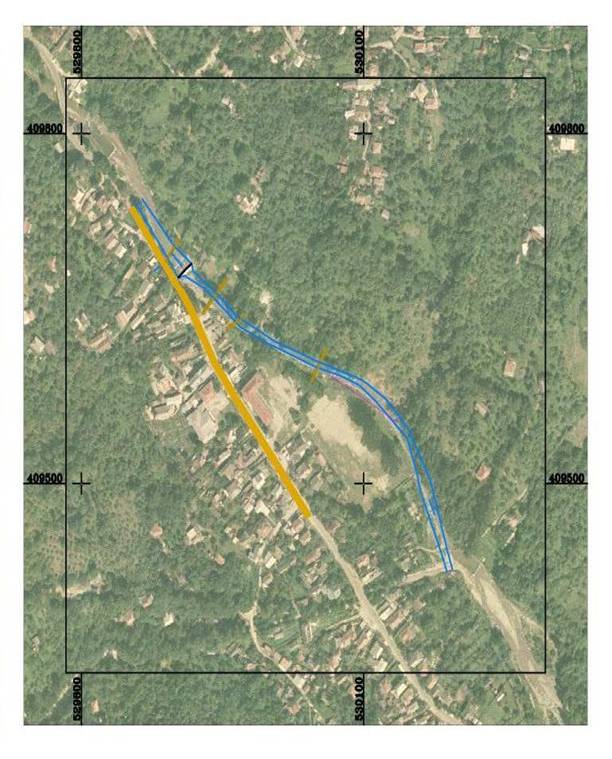

Lucrarile hidrotehnice propuse sunt amplasate pe paraul Ialomicioara de Runcu.

Localizare

Perimetrul de exploatare propus are codul cadastral XI-1.007.00.00.00.0.

Administrativ lucrarile propuse sunt amplasate pe teritoriul com. Runcu, jud. Dambovita.

Accesul in zona se realizeaza din DJ 712 A Fieni – Runcu - Raul Alb de Jos, din com. Runcu, DC 134 pana in zona amplasamentului, Sala de sport – Scoala nr. 1, com. Runcu.

Situatia actuala

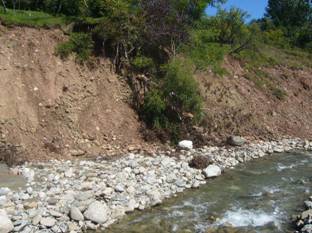

Zonele propuse pentru lucrari de regularizare si aparare de mal au fost afectate in urma ploilor abundente din ultimul timp. Procesele de degradare si distrugere se manifesta prin iesirea apei din matca si erodarea malului drept a paraului Ialomicioara de Runcu, punerea in pericol a terenurilor si gospodariilor riverane, obiective socio culturale din zona (scoala si sala de sport nr. 1 din com. Runcu).

Procesele de albie specifice zonei studiate s-au manifestat in general prin:

- albia paraului a fost supusa unor fenomene intense morfo-dinamice la fiecare viitura;

- eroziuni puternice, schimbarea cursului albiei;

- local se produc colmatari cu aluviuni nisipoase rezultate ca urmare a eroziunilor puternice, ceea ce duce la formarea de insule cu vegetatie, acestea avand influente asupra capacitatii de scurgere la ape medii si mari, determinand deversari ale apelor in afara cursului principal;

- malurile sunt foarte joase ceea ce face ca la viituri, proprietatile riverane sa fie inundate. Pe malul stang se constata zone cu alunecari de teren care pot in orice moment sa blocheze albia paraului cu consecinte grave.

Principalele cauze care au dus la producerea degradarilor enumerate mai sus au fost :

- ploile abundente ;

- panta talvegului foarte mare ;

- natura geologica a patului albiei paraului ;

Lucrarile propuse in prezenta documentatie sunt necesare pentru stoparea eroziunilor de mal, reducerea pantei talvegului prin realizarea unui prag de fund - pentru stabilizarea cotei talvegului, punerea in siguranta a gospodariilor si obiectivelor socio culturale amplasate in imediata vecinatate a paraului Ialomicioara de Runcu si sunt oportune deoarece se creeaza conditii de dezvoltare in siguranta a localitatii conform planurilor de urbanism.

Alegerea solutiei tehnice

Alegerea solutiei tehnice proiectate si dimensionarea lucrarilor au tinut cont de:

- obiectivele aparate si clasa de importanta a lucrarilor;

- configuratia in plan a terenului;

- datele geotehnice ale pamanturilor si rocilor ce se dezvolta in cadrul perimetrului;

Obiectivele ce trebuiesc aparate impotriva inundatiilor sunt urmatoarele :

DC 134 Runcu – Silistea

Sala de sport a Scolii nr. 1 Com. Runcu

Gospodarii si locuinte situate in apropierea paraului Ialomicioara

Lucrarile hidrotehnice proiectate se incadreaza conform STAS 4273/83, tabel nr. 10, in categoria constructiilor hidrotehnice 5, avand in vedere numarul de locuitori afectati din zona (sub 2000 locuitori).

Conform STAS 4068/2 – 87 lucrarile hidrotehnice din clasa a V-a de importanta se dimensioneaza pentru debitele de calcul cu probabilitatea de depasire de 10 %.

Conform STAS 9268-89 “Lucrarile de regularizare a albiei raurilor “ garzile pentru diguri sunt:

Hg = 0,70 . 1,0 m pentru cursuri de apa mari

Hg = 0,30 . 0,70 m pentru celelalte cursuri de apa

Domeniile de verificare a lucrarilor sunt : A7 ” Rezistenta si stabilitate la solicitari statice, dinamice inclusiv la cele seismice, pentru constructii si amenajari hidrotehnice” si B5 ”Siguranta in exploatare pentru constructii si amenajari hidrotehnice” conform ” Regulament de verificare si expertizare tehnica de calitate a proiectelor, a executiei lucrarilor si a constructiilor” aprobat de Guvernul Romaniei si HG 925/95 si Ordonanta Guvernului nr. 39/D/1996

Pentru paraul Ialomicioara de Runcu garda peste nivelul de calcul 10% pentru diguri va fi cuprinsa intre 0,30 - 0,70 m

Lucrarile din cadrul amenajarii mai sus mentionata corespund categoriei de importanta “C” (constructie de importanta NORMALA) conform HG 766/1997.

In conformitate cu STAS 4273-83 tabel 9 paragraf 4.1 dupa rolul functional in cadrul amenajarii hidrotehnice se incadreaza la lucrari secundare.

Lucrarile propuse vor asigura curgerea debitului maxim de calcul si a celorlalte debite caracteristice, fara eroziuni sau colmatari importante. Tranzitarea debitelor lichide va fi asigurata prin realizarea unor sectiuni corespunzatoare, pentru a se realiza vitezele medii de curgere.

Eseu: Instructiuni de montaj al usilor cu toc reversibil Eseu: Stingatorul cu praf si bioxid de carbon p1,p3,p5,p6,p10 stas 4918-78

Solutiile propuse au fost analizate, atat din punct de vedere economic si a usurintei de realizare in teren, cat si din punct de vedere al sigurantei in exploatare, astfel incat cheltuielile de intretinere sa fie minore.

Conform datelor din Atlasul Cadastrului Apelor din Romania editia 1992

paraul Ialomicioara de Runcu, afluent de mal drept al raului Ialomita, se caracterizeaza prin:

- lungime totala 27 km

- suprafata bazinului hidrografic: totala 97 kmp

- altitudinea: la izvor 1678 mdM, la confluenta cu raul Ialomita 428 mdM

- panta medie 46⁰/₀₀

- coeficient de sinuozitate 1,50

Structura constructiva

Se vor realiza urmatoarele tipuri de lucrari de amenajare si de aparare a albiei paraului Ialomicioara de Runcu:

Lucrari propuse

Lucrarile proiectate au fost grupate pe obiective in scopul esalonarii si etapizarii executiei, functie de posibilitatile financiare ale beneficiarului si de situatia exacta a terenului la data atacarii lucrarilor.

Lucrari de pregatire

Lucrarile de pregatire vor consta in amenajarea cailor de acces provizoriu la fasia de lucru, amenajarea zonelor de manevra a utilajelor de incarcare si transport, precum si asigurarea operativa de evacuare a acestora la cote dominante in cazul producerii viiturilor.

1. Punerea la uscat a incintei de lucru prin lucrari de regularizare a cursului albiei minore a paraului Ialomicioara. Lucrari de terasamente.

Directia de executare va fi din aval spre amonte si dinspre axul paraului spre cele doua maluri, in final realizandu-se un nou traseu al paraului si punerea la uscat a incintelor de lucru.

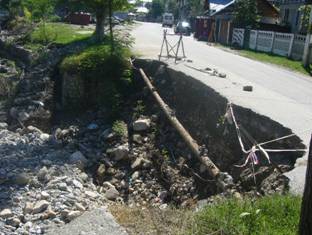

2. Aval de pragul de fund existent exista o eroziune de mal ce a afectat DC 134 pe o lungime de 20 m. Prin proiect se propune refacea drumului si a apararii de mal distruse.

Astfel se vor executa urmatoarele lucrari :

Zid de sprijin pe o lungime de 20 m. Zidul de sprijin se realizeaza din gabioane (gabioane tip 1 = 1.00 m x 1.00 m x 4.00 m, tip 2 = 1.00 m x 1.50 m x 4.00 m, tip 3 = 1.00 m x 2.00 m x 4.00 m) pozate pe saltele din gabioane (saltea tip 1 = 0.70 m x 4.00 m x 4.00 m).

Zidul de sprijin va avea inaltimea de 3.00 m

Gabioanele se vor realiza din otel beton PC 52 cu diametrul 16 mm pe contur exterior respectiv 14 mm la contur interior si plasa de sarma zincata. Gabioanele se vor umple cu bolovani de rau.

In spatele gabioanelor se vor executa umpluturi din materialul rezultat din amenajarea albiei.

Gabioanele vor fi protejate impotriva efractiei cu beton simplu clasa C12/15, cu o grosime de 20 cm.

3. In zona Salii de sport, Scoala nr. 1, com. Runcu, se propune realizarea unui zid de sprijin pe o lungime de 120 m. Zidul de sprijin se realizeaza din gabioane (gabioane tip 1 = 1.00 m x 1.00 m x 4.00 m, tip 2 = 1.00 m x 1.50 m x 4.00 m, tip 3 = 1.00 m x 2.00 m x 4.00 m) pozate pe saltele din gabioane (saltea tip 1 = 0.70 m x 4.00 m x 4.00 m).

Zidul de sprijin va avea inaltimea de 3.00 m

Gabioanele se vor realiza din otel beton PC 52 cu diametrul 16 mm pe contur exterior respectiv 14 mm la contur interior si plasa de sarma zincata. Gabioanele se vor umple cu bolovani de rau.

In spatele gabioanelor se vor executa umpluturi din materialul rezultat din amenajarea albiei.

Gabioanele vor fi protejate impotriva efractiei cu beton simplu clasa C12/15, cu o grosime de 20 cm.

4. Pentru realizarea stabilitatii albiei si punerea in siguranta, se prevede realizarea unui prag de fund pentru stabilizare cota, evitandu-se astfel actiunea de degradare prin eroziune si afluiere a saltelei din gabioane. Lungimea pragului de fund 16.00 m.

Pe malul opus pragul de fund se va inchide intr-un zid de sprijin cu lungimea de 12.00 m realizat tot din gabioane. Inaltimea zidului de sprijin 2.00 m

Elevatiile lucrarilor de aparare vor respecta prescriptiile si normativele in vigoare, precum si nivelurile pentru asigurarea corespunzatoare constructiilor cu incadrare in clasa a V-a de importanta. Astfel sectiunea zidului de sprijin a fost dimensionata pentru urmatoarele debite de calcul :

Ordinea de executie a lucrarilor este urmatoarea :

- trasarea si marcarea pe teren a amplasamentului lucrarii cu tarusi si sabloane pe care se vor nota cotele;

- punerea la uscat a incintei de lucru prin lucrari de regularizare;

- executarea zidului de sprijin pe o lungime de 20 m;

- executarea zidului de sprijin pe o lungime de 120 m;

- executarea zidului de sprijin pe malulul stang in lungime de 12 m;

- executarea pragului de fund cu o latime de 16 m;

- verificarea calitatii lucrarilor executate.

Executia lucrarilor de regularizare si aparare (zid de sprijin) este in stransa dependenta de conditiile meteorologice si implicit de nivelurile de apa ale paraului Ialomicioara si a afluentilor acestuia.

De asemenea, viiturile sezoniere genereaza dificultati in realizarea senalului. In aceasta situatie lucrarile de executie se sisteaza pe durata viiturii, luandu-se masuri de asigurare a utilajelor.

Lucrarile de terasamente se vor executa pe cat posibil prin compensarea volumelor de excavatii cu cele necesare realizarii umpluturilor din spatele gabioanelor.

Date tehnice ale lucrarii

Suprafata si situatia juridica a terenului care urmeaza sa fie ocupat de lucrare

Din punct de vedere juridic, terenul apartine domeniului public al comunei Runcu, jud. Dambovita.

Studii de teren

Date topografice

Studiile topografice s-au intocmit in anul 2010, luna octombrie si constau in:

actualizare plan de situatie sc. 1:1000 in zonele solicitate;

profile transversale tip prin albia paraului Ialomicioara sc: 1:1000 / 1:100;

profil longitudinal sc 1:1000.

Date fizico – geografice

Com. Runcu este situata in zona subcarpatica, in interfluviul dintre raurile Ialomita si Ialomicioara . Este situata in partea de nord a judetului la 15 km de orasul Fieni. Coordonatele geografice o plaseaza in partea central sudica a tarii.

Cota medie este de 500 mdM (o altitudine medie a asezarilor din tara noastra).

Clima este temperat continentala, specifica zonei de campie piemontana, caracterizata de o temperatura medie multianuala de 10,5° C si precipitatii de 550-600 mm/an. Amplitudinile termice sezoniere sunt mari, conferind climatului o nuanta continentala, iar vanturile predominante sunt cele de NE-SV.

In zona propusa pentru lucrari de regularizare si aparare de mal, paraul Ialomicioara are latimi cuprinse intre 20 si 30 m, iar in cadrul albiei majore valea a creat meandre cu raza de curbura mica si zone de divagare si colmatare, pe suprafete intinse.

Zona se caracterizeaza prin plaje si meandre, fenomen care produce erodarea malurilor si degradarea terenurilor adiacente.

Date hidrogeologice

Pe tronsonul de lucru si amonte de acesta, albia paraului Ialomicioara este principalul colector al precipitatiilor cazute in zona. Deversarea apelor acumulate din precipitatii se face in principal prin numeroasele vai torentiale formate, prezente atat pe stanga cat si pe dreapta albiei.

Este pus in evidenta prezenta unui nivel hidrostatic la adancimi cuprinse intre 1.00 si 3.00 m. Albia minora si majora a vaii reprezinta un strat acvifer continuu, permanent, direct influentat de regimul hidrologic. Avand in vedere distanta relativ mica fata de talvegul vaii si stiva groasa de depozite aluvionare grosiere, infiltratia apei se face foarte rapid.

Date climatice

Zona apartine sectorului cu clima continentala (tinutului climatic al Subcarpatilor).

Tinutul cu clima de campie se caracterizeaza prin veri foarte calde, cu precipitatii moderate si ierni nu prea reci, cu viscole rare si frecvente intervale de incalzire, care duc la topirea stratului de zapada.

Temperatura aerului variaza in limite largi cu ierni geroase si veri secetoase.

temperatura medie anuala a aerului +6° C

temperatura maxima                 +36°C

temperatura minima                        - 23.5°C

maxima anuala a precipitatiilor      700-800 mm

adancimea maxima de inghet         - 0.90 m

Seismicitatea in amplasamentul lucrarilor

Perimetrul cercetat se incadreaza din punct de vedere seismic, in macrozona de intensitate seismica “8” (conform SR 11.100/1-93: 'Zonare seismica - MACROZONAREA TERITORIULUI ROMANIEI'), iar potrivit normativului P 100-1/2004, in zona de hazard seismic cu o valoare a acceleratiei pentru proiectare a_g=0,20 si o perioada de colt T_c=1,5 sec.

Conform STAS 6.054/77 - “Teren de fundare - ADANCIMI MAXIME DE INGHET - Zonarea teritoriului Romaniei”, adancimea maxima de inghet este de 0,9 m.

Date geologice

Arealul zonei Runcu cuprinde soluri brune de padure aflate in diferite grade de podzolire, se intalnesc zone nisipoase si argiloase cu grosimi variabile. Patura de sol este supusa proceseler de spalare si eroziune cu mare
influenta asupra culturilor agricole.

In subsol depozitele miocene si paleogene favorizeaza existenta unor zacaminte de petrol, dar nu s-a stabilit daca sunt exploatabile, a unor orizonturi subtiri de sare si al unor lentile de carbuni.

Conditii de fundare

strat de fundare –argila marnoasa, argila marnoasa nisipoasa, argila grezoasa (roca de baza);

presiune conventionala de calcul la sarcini fundamentale Pconv.= 400 KPa indiferent de adancimea de fundare.

Etapele principale de realizare a lucrarii

Organizarea de santier

Organizarea de santier se va realiza in imediata vecinatate a lucrarilor, pentru asigurarea utilitatilor nefiind necesare surse suplimentare celor existente.

La finalizarea lucrarilor, constructorul va executa lucrari de refacere ecologica a terenului, asigurand eliberarea terenului de toate deseurile rezultate in urma operatiilor de dezafectare.

Caile de acces provizorii

Accesul in zona lucrarilor este asigurat de drumul judetean DN 71 Targoviste – Fieni - Sinaia pana in dreptul fabricii de ciment “HOLDCIM” apoi pe DJ 712 A  Fieni - Piatra; drum comunal DC 134 Piatra Runcu pana in amplasamentul lucrarii.

Sursa de apa, energie electrica, gaze, etc.

Pentru executia lucrarilor se pot utiliza sursele de apa, energie electrica, etc.. din zona localitatii Runcu, nefind necesare surse suplimentare.

Programul de executie a lucrarilor

Programul de executie a lucrarilor este prezentat in Anexa 2. Graficul de executie a lucrarii din prezentul proiect.

Protejarea lucrarilor executate si a materialelor din santier

Pentru protejarea lucrarilor executate se vor respecta prescriptiile tehnice din Caietul de sarcini pentru executia zidului de sprijin din gabioane

Pentru protejarea materialelor se vor prevedea depozite unde materialele sa fie ferite de degradari, de actiunea agentilor atmosferici.
