Studiu asupra cuplajelor permanente mobile

Studiu asupra cuplajelor permanente mobile

In alegerea cuplajului optim, pentru anumita transmisie mecanica se impune sa se cunoasca urmatoarele;

- momentul de torsiune ce trebuie transmis de cuplaj

- valorile maxime estimate

- domeniul de variatie al turatiei arborilor cuplatilor

- pozitia relativa a arborilor atat in timpul montajului cat si in functionare

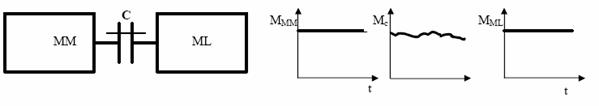

- caracteristicile mecanice si functionale ale celor doua parti ale transmisiei, legate prin cuplaj: momente de inertie reduse la arborele cuplajului; modul de variatie al vitezei unghiulare a celor doi arbori

- conditiile de functionare, mediul ambiant, durate de functionare.

- posibilitati de legare a cuplajului cu arborii transmisiei prin pene, caneluri, flanse.

- caracterul necesar al legaturii realizate de cuplaj: permanenta sau intermitenta

- dimensiuni de gabarit maxim admis pentru cuplaj.

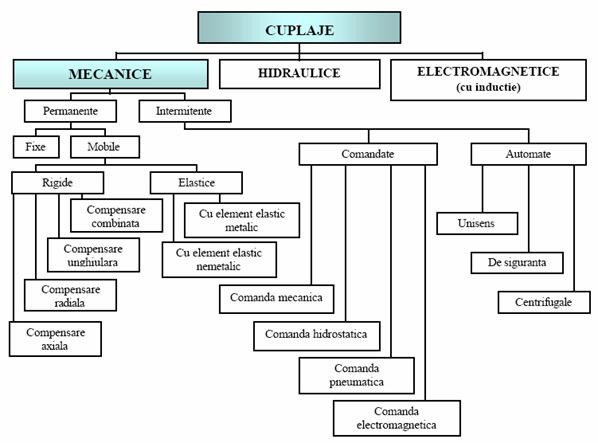

Pentru a satisface una sau mai multe din functiile principale ale cuplajelor(transmiterea de miscare si moment, comanda, limitare de sarcina, protectie vibratii, soc, compensari, limitare turatie si sens) avem:

cuplaje cu flanse(CFO sau CFV)

cuplaje cu bolturi (CEB)

cuplaj elastic cu disc frontal(CED)

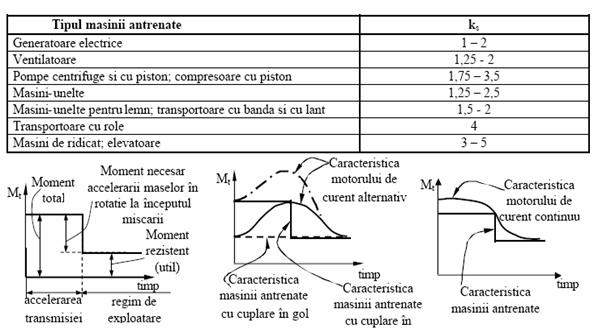

Marimea cuplajului se alege in functie de diametrul capatului de arbore pe care se monteaza , dar si de momentul de torsiune nominal , luand in considerare regimul de lucru al masinii antrenate dar si cel al masinii motoare, prin intremediul unui coeficient de serviciu  indicat in tabelar in literatura de specialitate, respectand relatia:

Unde:

- - momentul de torsiune de calcul

- - momentul de torsiune transmis de arborele respectiv

- - momentul de torsiune nominal transmis de cuplaj

- - coeficient de siguranta sau de suprasarcina.

Pentru diverse tipuri de cuplaje, si un calcul mai exact,o mai buna siguranta in exploatare,coeficientul de suprasarcina are expresia:

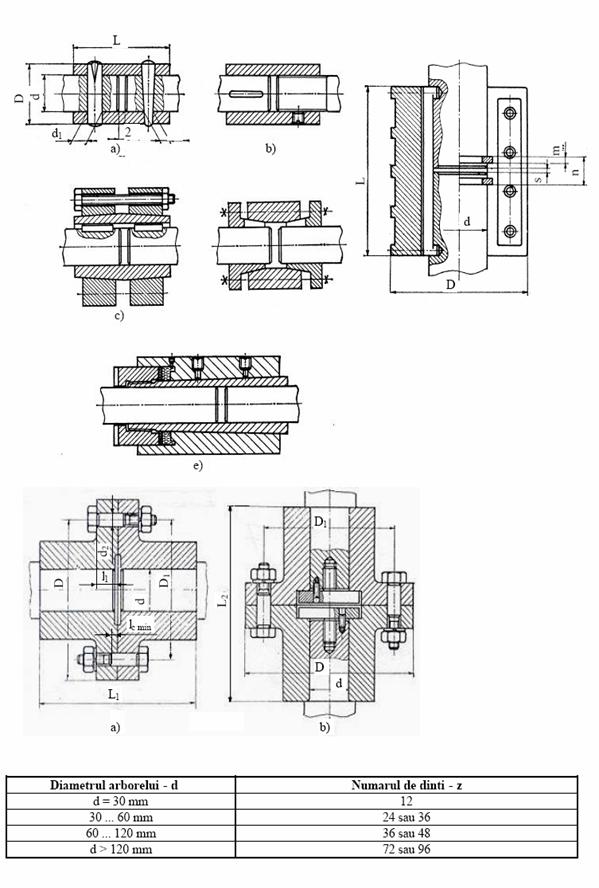

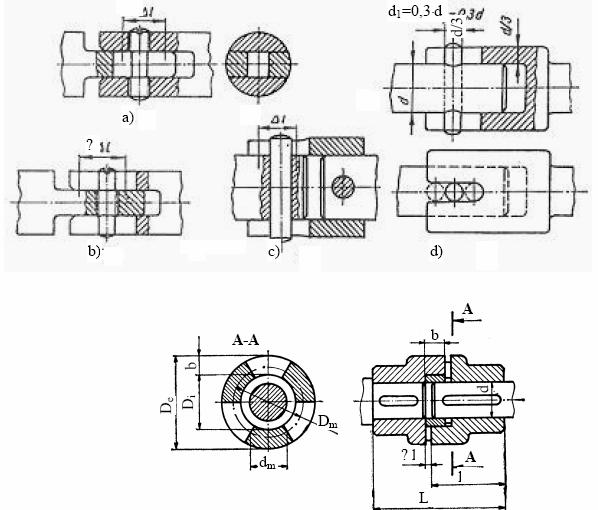

Asigurarea transmiterii miscarii intre arbori strict coaxiali se face prin:

-manson monobloc

-prin stifturi

-prin pene- paralele

- disc

-  prin caneluri

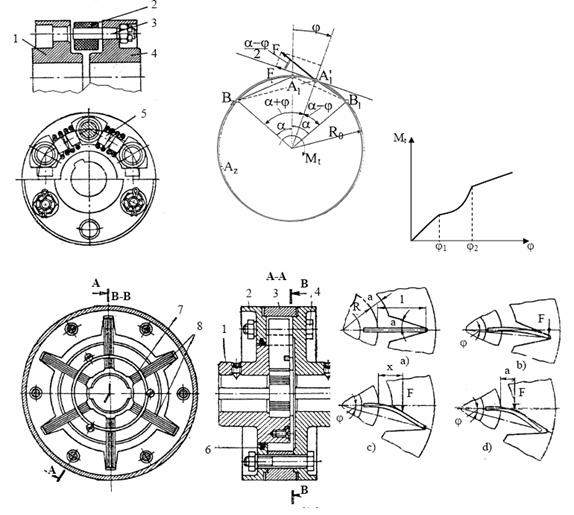

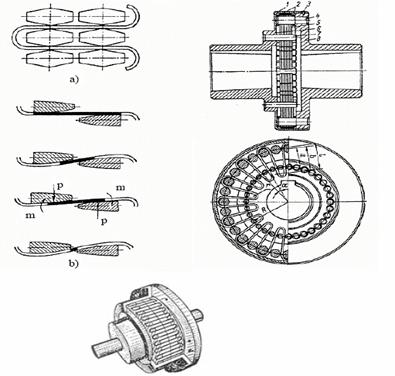

Scheme constructive

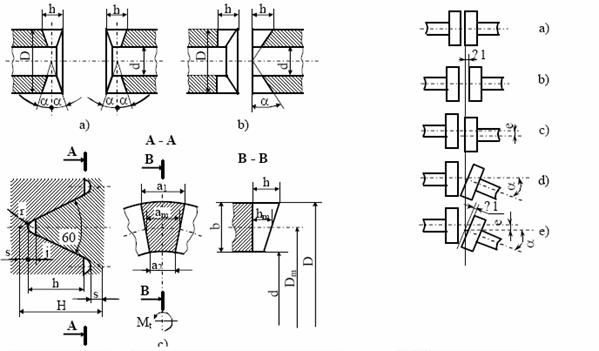

Scheme de calcul
