Pompele rotative comandate electronic (Bosch)

1.1.          Pomparea axiala cu gestionarea electronica a debitului si avansului.

Pompa cu pompare axiala si regulator electronic respecta acelasi principiu de functionare ca si pompa cu regulator mecanic.

De asemenea, partile de alimentare si cele de distributie a motorinei sunt identice.

Dimpotriva, sertarul de debit este comandat printr-un actuator comandat de calculator. Acesta inlocuieste ansamblul regulator centrifugal si levierul de sarcina.

Avansul este generat printr-o electrovana comandata printr-un calculator care moduleaza presiunea avansului.

1.1.1.     Debitul.

Gestionarea debitului.

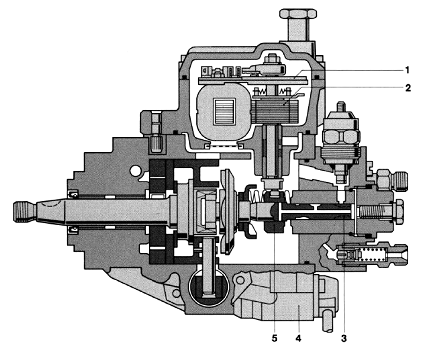

Comanda pozitiei mansonului este realizata printr-un electromagnet comandat in mase secventiale. Deplasarea in rotatie a actuatorului de debit (2) antreneaza deplasarea in translatie a inelului de sfarsit de injectie (5). Debitul nul este asigurat prin intermediul unui arc.

Cand actuatorul nu este alimentat cu curent, debitul injectat prin pompa este nul, datorita actionarii arcurilor de deschidere care readuc culisa de debit in pozitia STOP.

Calculatorul comanda actuatorul de debit in functie:

De pozitia pedalei de acceleratie.

De regimul motor.

si de mai multi parametrii de corectie.

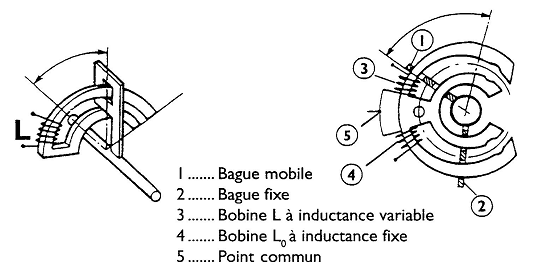

Calculatorul este informat in permanenta de pozitia mansonului pentru a verifica realizarea efectiva a comenzii sale. Captorul de cursa sertar este de tip inductiv.

1.1.2.     Avansul.

Referat: Ferastrau circular cu masa mobila Referat: Criterii pentru aprecierea rezistentei la foc

Gestionarea electronica a avansului permite optimizarea reglajului inceputului de injectie in functionare.

In functie de parametrii motor, calculatorul comanda actuatorul de avans conform unei cartografii memorate. El controleaza ca avansul comandat este chiar avansul real prin captorul de ridicare a acului injectorului. Sistemul este buclat si permite o corectie daca este necesar. Peste aceasta corectie care este limitata ca valoare unghiulara, calculatorul genereaza un mod degradat asupra gestionarii sistemului.

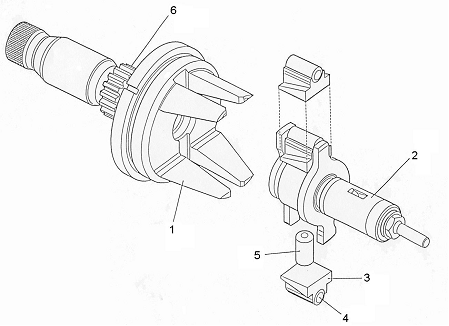

Evolutia avansului este comandata printr-un cric hidraulic. Pozitia cricului determina pozitia platoului port galeti fata de partea care se roteste a sistemului de pompare. Deplasandu-se, sertarul de avans pivoteaza platoul port galeti, camele platoului cu came ataca galetii si avansul va creste. Aceasta evolutie a presiunii de transfer (controlul electrovanei de avans) permite obtinerea evolutiei avansului la injectie.

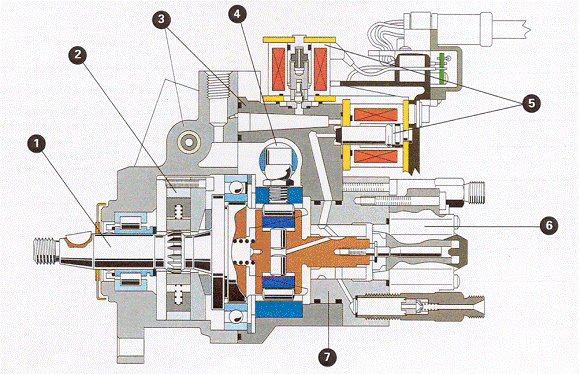

1.2.          Pomparea radiala cu gestionare electronica a debitului si a avansului.

Pompa cu pompare radiala si regulator electronic este de tip 'distribuitor rotativ' bazat pe principiul de pompare/distribuire utilizata in special la pompele cu regulator mecanic.

Dimpotriva, cantitatea de debit injectat este generata printr-un calculator care piloteaza doua electrovane care actioneaza rotorul. Acesta inlocuieste regulatorul centrifugal si levierul de sarcina ale pompelor cu regulator de debit mecanic.

Avansul este generat printr-o electrovana comandata de calculator care moduleaza presiunea de avans.

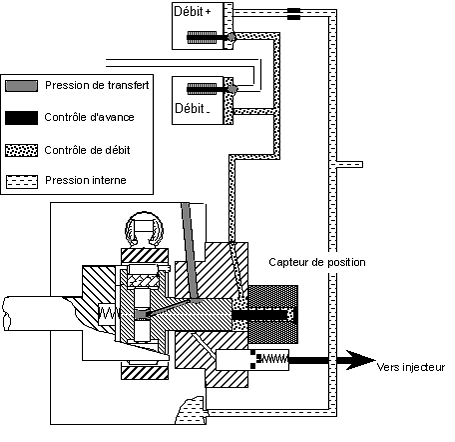

a)       Debitul.

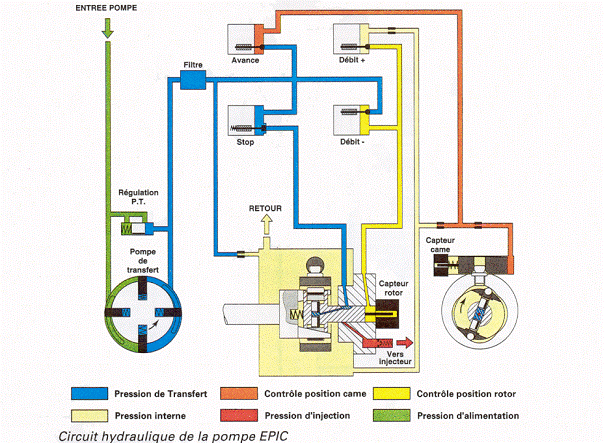

Elementele de pompare la EPIC.

Pompa de injectie a sistemului EPIC este o pompa rotativa distributiva. Dozajul este realizat prin limitarea cursei plonjoarelo. Aceasta limitare depinde de pozitia axiala a rotorului glisant. Pomparea provine din deplasarea plonjoarelor, impinse prin ansamblul patina/galet sub efectul profilului camei.

b)      Avansul.

Avansul la injectie este comandat printr-o electrovana controland presiunea de transfer. Aceasta presiune este aplicata in spatele pistonului de avans care permite deplasarea unghiulara a inelului cu came deci de deplasare a momentului cand pistoanele plonjoare incep sa comprime motorina.

Captorul de pozitie a inelului cu came.

Punerea contactului, un bobinaj si un miez solidar cu pistonul de avans permite calculatorului sa cunoasca pozitia exacta a inelului. Dupa pornirea motorului, calculatorul poate urmari variatia sa si sa o corecteze.

Electrovana de avans este comandata printr-un curent pulsant modulat (RCO).

c)       Oprirea.

Electrovana de oprire este comandata printr-un curent pulsant modulat (RCO) pentru limitarea intensitatii. Nu trebuie sa fie alimentata la 12 volti continuu. Exista riscul de deteriorare a electrovanei.
