Grup scolar ,, Henri Coanda ''Arad

Calificarea : tehnician mecatronist

Clasa a XII-a, M8 Actionari hidraulice in mecatronica

Pompe si motoare cu pistonase axiale

1.1.          Obiectivul lucrarii

Lucrarea isi propune sa prezinte pompele si motoarele cu pistonase axiale, masini hidraulice care au o mare raspandire datorita comportarii bune in exploatare, a fiabilitatii ridicate si a posibilitatilor de implementare in categorii de instalatii de mare diversitate. Pot realiza presiuni de pana la 700 bari si debite de peste 800 l/min. De asemenea, datorita echilibrarii radiale si axiale foarte bune, turatiile de antrenare pot depasi 3000 rot/min, iar in cazuri speciale pot ajunge la 20000 rot/min.

1.2.          Aspecte teoretice

Pompele si motoarele cu pistonase axiale se construiesc in doua variante: cu debit, respectiv turatie constanta sau cu debit respectiv turatie variabila.

Dupa modul de antrenare al blocului pistonaselor in raport cu discul antrenor se disting doua categorii principale de astfel de masini:

- cu bloc inclinat;

- cu disc inclinat.

In ambele cazuri, blocul cilindrilor este antrenat in miscare de rotatie si datorita inclinarii dintre axa blocului cilindrilor si axa discului, pistonasele sunt obligate sa descrie o cursa h aspirand ulei din camera A si refulandu-l in camera R. La constructiile cu debit variabil, se poate modifica unghiul de inclinare a discului  si astfel cursa h a pistoanelor.

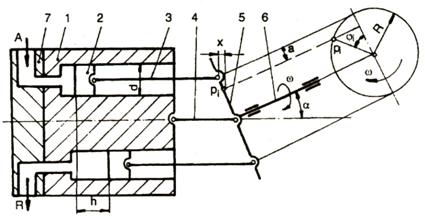

La pompa cu pistonase axiale cu bloc inclinat (figura 4.1.) antrenarea se realizeaza prin arborele 6, care roteste discul 5 si acesta prin axul cardanic 4 pune in miscare de rotatie blocul pistonaselor 1. Pistoanele 2 sunt legate de discul 5 prin tijele 3 terminate cu articulatii sferice. Blocul pistonaselor 1 este etans fata de discul de distributie fix 7, in care se afla practicate camerele de aspiratie A si refulare R.

Figura 4.1. Pompa cu pistonase axiale cu bloc inclinat

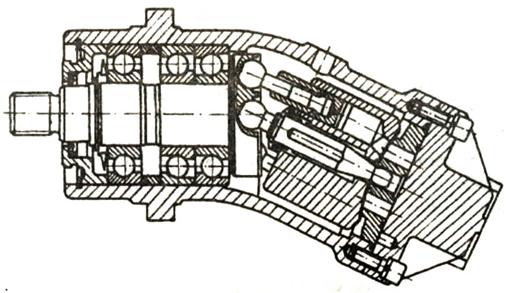

Figura 4.2. Constructia unei pompe cu pistonase axiale

Referat: Ferastrau circular cu masa mobila Referat: Criterii pentru aprecierea rezistentei la foc

cu bloc inclinat si debit constant

Debitul pompei cu pistonase axiale cu bloc inclinat este dat de expresia:

Q=h^.z^.n                                                                                            (1)

unde: h - cursa pistoanelor; h = 2R^.sin

z - numarul de pistoane;

n - turatia pompei;

d - diametrul unui pistonas.

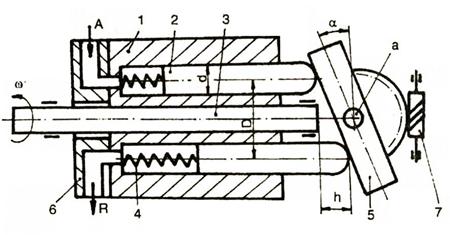

La pompa cu pistonase axiale cu disc inclinat (figura 4.3) blocul pistonaselor 1 se roteste  cu turatia n. Pistoanele 2, presate de arcuri asupra discului inclinat 5, executa o cursa de lungime h. Discul de distributie fix 6, contine camerele A si R.

Figura 4.3. Pompa cu pistonase axiale cu disc inclinat

Debitul acestei pompe, cu notatiile din figura 4.3., se scrie:

Q=D^.tg^.z^.n                                                                                      (2)

1.3.          Desfasurarea lucrarii

In cadrul lucrarii vor fi demontate, studiate si relevate pompe cu pistonase axiale. Dupa efectuarea masurarii dimensiunilor elementelor componente vor fi calculate debitele cu relatiile prezentate anterior (1 sau 2).

Volumul de ulei refulat la o rotatie a blocului va fi:

V=h·z··d²/4[mm³]                               (3)

Iar debitul se va calcula in cazul actionarii cu motoare avand turatia la mersul in gol de 3000 rot/min.

Q=10^-6·h·z·n··d²/4 [l/min]

Adoptand pentru presiune valori de 500, 600 si 700 bari, se va calcula momentul de antrenare al pompei cu relatia:

M_a=10^-4[Nm]           (4)

unde: p- presiunea [bar] ;

V- volumul [mm³].

Puterea necesara pentru dezvoltarea presiunii p se va calcula cu relatia:

P=[KW]                                                                                              (5)

Se considera randamentul =0,9.

Cu rezultatele obtinute se va completa tabelul de mai jos:
