Modelarea tamburului punȚii spate

MODELAREA TAMBURULUI PUNȚII SPATE

Modelarea virtuala a tamburului punții spate presupune parcurgerea urmatarelor etape :

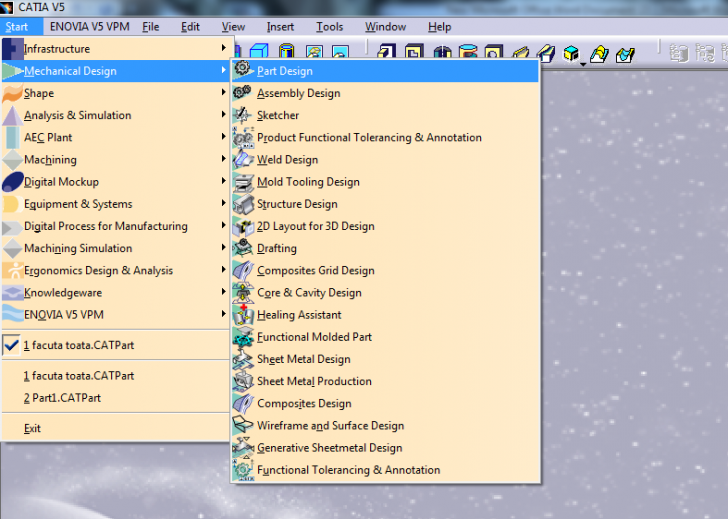

1.     De la schițele simplificate in 2D , se pornește programul CATIA pe calea

START >     MECHANICAL DESIGN>PART DESIGN, dupacare se incepe schițarea conturului tamburului intocmai dupa specificațiile dinschița

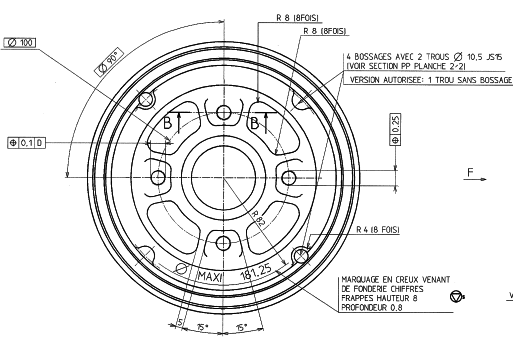

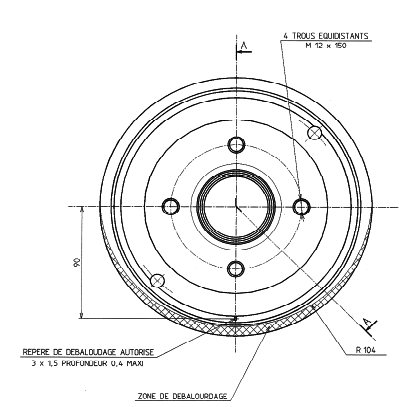

fig1.vedere spate tambur

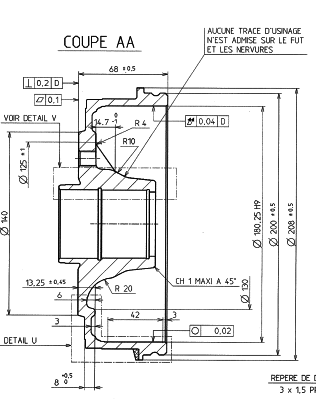

fig2. Sectiune transversala tambur

Fig3. Vedere fata tambur

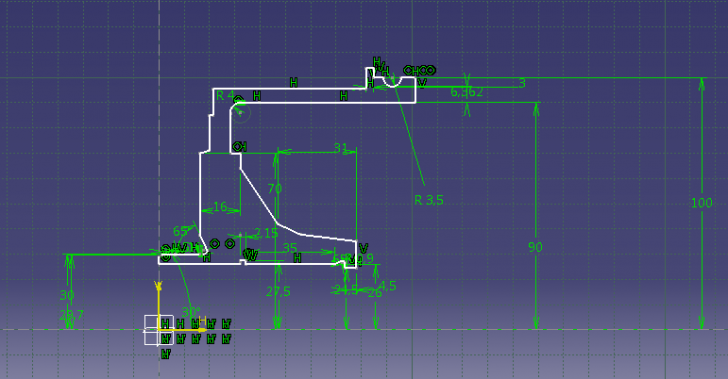

Fig.4 . realizarea conturului in modul SKETCH

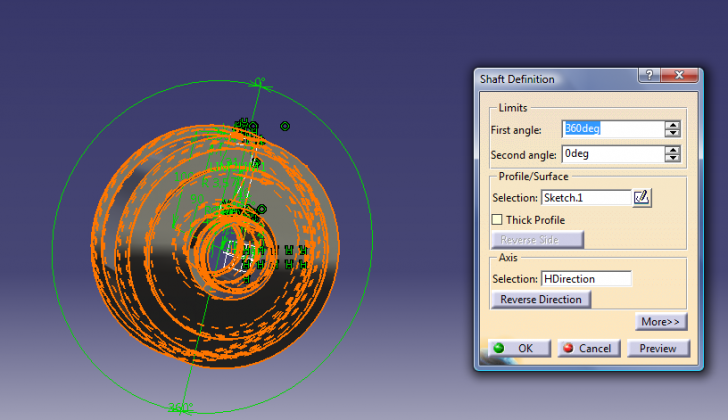

Deorece este un corp de revoluție forma completa a tamburului se va realiza folosind comanda  SHAFT, avand grija sa se selecteze axa de rotație corespunzatoare.

Fig5. Definirea formei tamurului cu comanda REVOLVE

Dupa ce forma de baza s-a obținut se va trece la realizarea nervurilor de rigidizare prezente pe fața interioara a tamburului.

Pentru aceasta este nevoie sa se selecteze suprafata corecta pe care se va putea crea profilul care mai apoi va fi decupat cu comanda POKET,avand grija ca directia de decupare sa fie cea corecta.

Dupa creerea profilului, urmeaza operația de multiplicare;avand in vedere ca avem de-a face cu un corp de revolutie, selectia modului de multiplicare este CIRCULAR PATERN și nu RECTANGULAR PATERN!!!

Pentru multiplicare va trebui sa se declare cateva conditii dupa cum urmeaza:

-instances - 4

-angular spancing  -90

-reference element -se va selecta gaura tamburului

- object (Sketch1,2,3),adica conturul de mai de vreme mentionat

Dupa realizarea acestui procedeu se aplica in același mod și la celalalt profil ce completeaza ansamblul nervurilor. Dupa ce nervurile au fost realizate, se trece la operația urmatoare și anume aceea de "toaletare" a tamburului, efectuandu-se șanfernuri și racordari intocmai cu schița.

In continuare in schița se poate observa prezența unor gauri care deasemenea se executa intocmai cu specificațiile din schița; dupa executarea acestora pe fata exterioara se executa o teșire.

O alta operație care se efectueaza , este atribuirea de material piesei realizate.acest lucru se realizeaza prin selectarea din bara a comenzii

APPLY MATERIAL de unde se poate alege dintr-o multitudine de materiale disponibile , insa pentru proiectul nostru se va selecta IRON, deși consider o scapare a programatorilor de la DASSAULT caci nu au inclus in lista fonta(CAST IRON).

In imaginea de mai jos se observa aspectul final al piesei

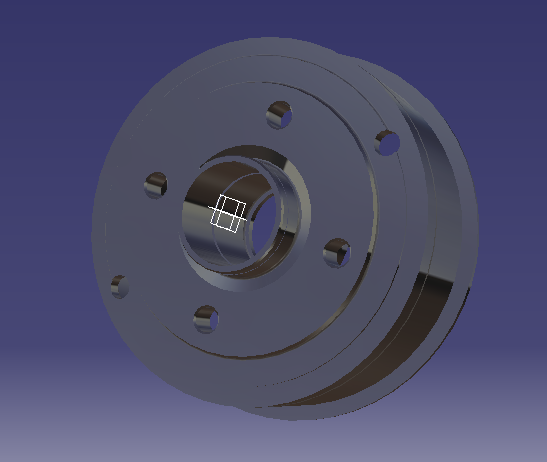

Fig6. Vedere spatiala a tamburului

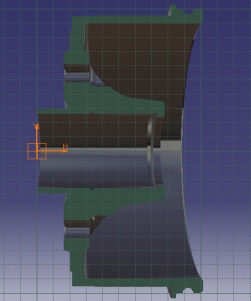

Fig.7 vedere transversala

Analiza

Pentru realizarea analizei dinamice , se efectueaza urmatorii pași, dupa cum urmeaza:

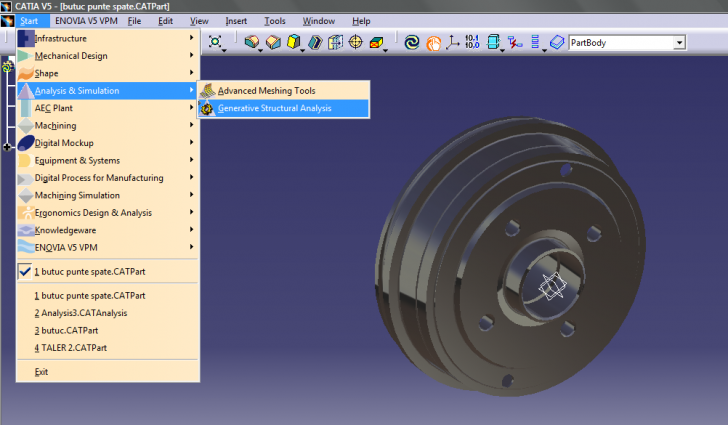

1.     Deschidem programul CATIAV5>Start  >Analysys & Simulation >

Generative Structural Analysis

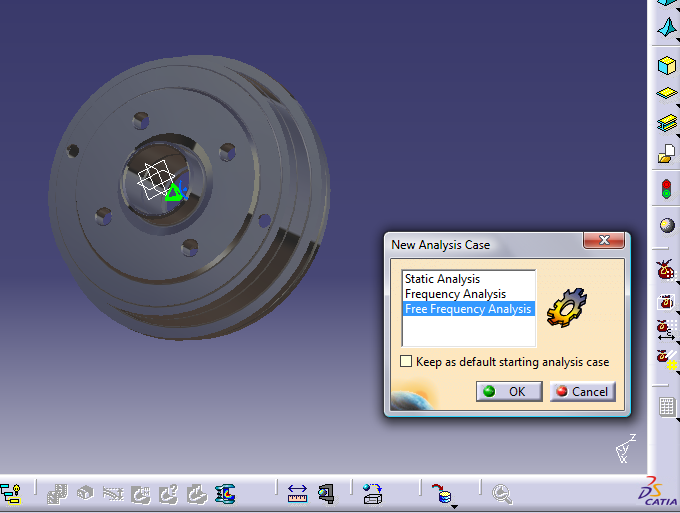

2.     Va aparea un meniu New Analysis Case, unde se selecteaza Free Frequency Analysis și tasta OK;

3.     Dupa acesta se schimba imaginea , si in dreapta vor aparea alte icoane, de unde se selecteaza comanda Compute

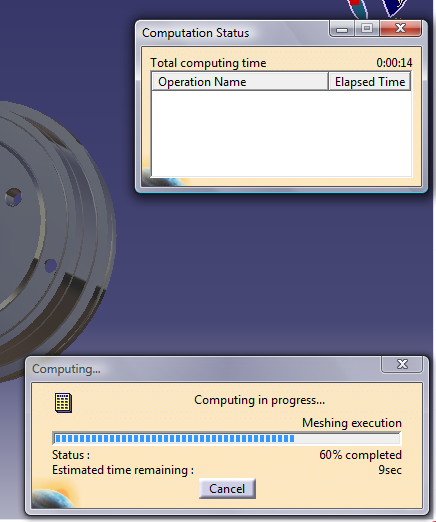

4.     dupa aceasta va aparea un nou meniu unde se va apasa OK(a),urmand a se face calculul automat de catre calculator(b)

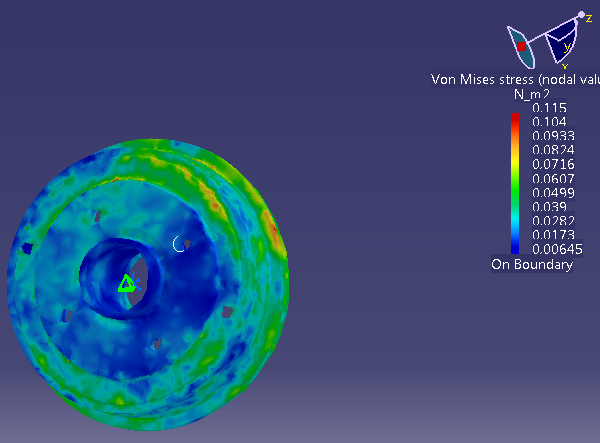

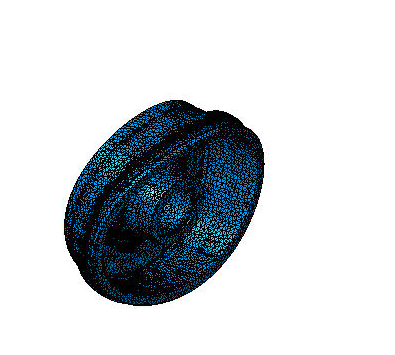

5.     dupa aceasta etapa, se selecteaza comanda Von Misses Stress iar imaginea va aparea de felul urmator:

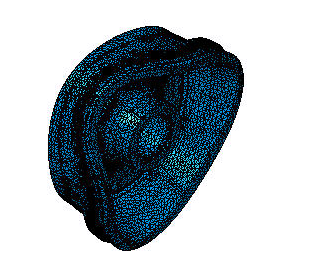

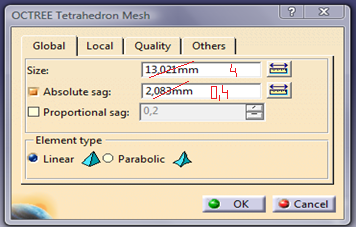

6.     pasul urmator este de a modifica valoarea nodurilor, se selecteaza din arbore comanda Nodes and Elements > OCTREE tetrahedron Mesh1 se deschide un nou meniu unde la mentiunea SIZE se schimba valoarea existenta cu 4, iar la Absolute sag se va trece valoarea de 0,4 și apoi OK.

Raportul solicitarilor

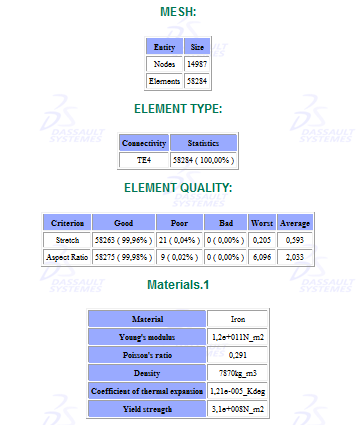

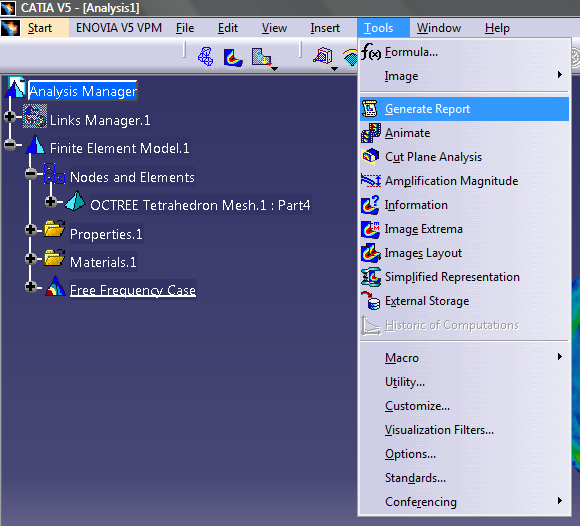

Raportul solicitarilor este editat ca o pagina de tip HTML,pe calea : in pagina unde se lucreaza analiza se intra in meniul Tools, se deschide meniul și se selecteaza comanda Generate Report, dupa care se deschide o caseta unde se va bifa din nou OK.

Dupa editare raportul trebuie sa fie de forma:

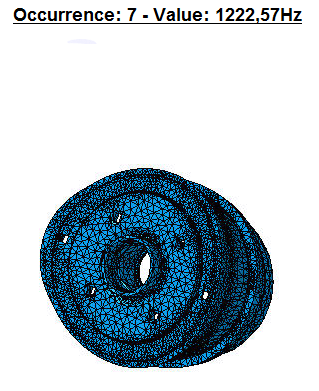

Occurrence: 9 - Value: 2235,87Hz

Occurrence: 10 - Value: 2238,01Hz

Global Sensors
