Masurarea nivelului

MASURAREA NIVELULUI

DEFINITIE

Nivelul reprezinta inaltimea unui lichid sau solid, considerat de un reper luat ca referinta pana la suprafata acestuia.

UNITATEA DE MASURA

Nivelul se masoara in uinitati de lungime iar in SI [sistemul international] se masoara in metru[m].

GENERALITATI

Masurarea nivelului in instalatiile industriale reprezinta una din problemele de baza care la ridica sipravegherea corecta a acestora si introducerea automatizarii.

Cunosterea nivelului este necesara in urmatoarele situatii:

a ). In mentinerea nivelului inre limita minima si

maxima:

-se utilizeaza scheme simple care sesizeaza

iesirea din limite;

-comanda de reglare se realizeaza ce

regulatoare bipozitionale:

Ex:-rezervoare cu tampon;
-benzi tansportoare;

-buncare de cereale.

b ). In controlul riguros si determinarea lui exacta

in orice moment:

-se uitilizeaze echipament cu performanta

superioara:

Ex:-instalatii chimice;

-distilatoare;

-amestecatoare;

-schimbarea de caldura;

-reactoare.

OBSERVATIE!!!

In situatia in care se lucreaza la temperaturi mai inalte decat presiunea atmosferica sau cu agenti corozivi se vor lua masuri speciale pentru elementele componente ale mijlcului de masurare.

APARATE

Din punct de vedere constructiv al mijloacele pentru masurarea nivelului pot fi:

-joja de nivel:-cea mai simpla;

-traductoare:

-cu plutitor;

-ce servo-mecanism;

-ultrasonice[cu radar].

Aparate pentru masurarea nivelului

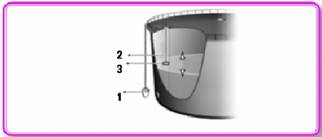

Traductor cu plutitor:

-cel mai utlizat pentru masurarea nivelului lichidului din rezervoare.

1 - contragreutate;

2 - cablu

3 - plutitor

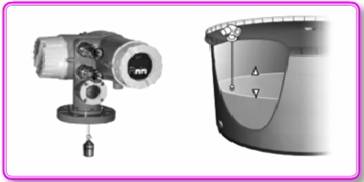

Traductor cu servo-mecanism:

-o varianta mai imbunatatita

a traductorului cu plutitor.

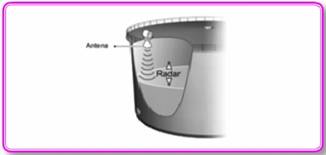

Traductor ultrasonic[cu radar]

-nu are componenta in miscare;

-are o antena in interiorul rezervorului.
