Calcul la rasturnare

Calcul la rasturnare:

Ks = Σ V / Σ H ≥ 1.1

Date de baza:

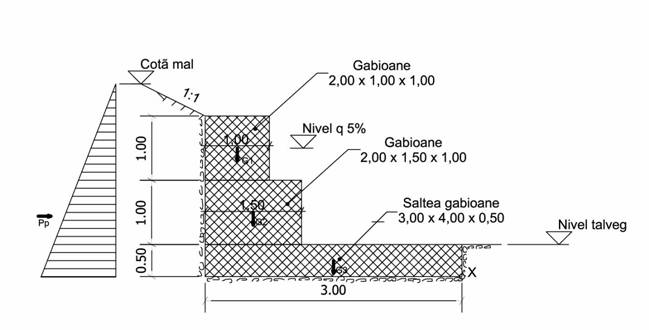

G₁, G₂, G₃, = centrul de greutate al gabionului

P_p = forta de impingere a pamantului

X = punctul de calcul

Ka = coeficientul de impingere activa Ka = tg² (45 - φ / 2)

= 31

N = 2

Sarcini verticale ( V) γ x A x l

TOTAL : 14,625

*Bratul de rotire : distanta dinte centrul de greutate al corpului si punctul de calcul

Sarcini orizontale (Σ H ˝ γ_p x Hp x Ka x Hp

Ka = tg²(45 - 31/2) = tg² 29.5 = (0.25)²

Σ H = ˝ x 1.8 x 3.5 x 0.25² x 3.5 = 1.378

Ks = Σ V / Σ H ≥ 1.1

= 14.625 / 1.378 = 10.61 exista stabilitate la rasturnare

Calculul stabilitatii la alunecare

Ra = f ΣV / ΣV

Unde :

f = 0.70 coeficient de frecare pamant uscat

ΣV = 14.625

ΣH =   1.378

Ra = 0.7 x 14.625 / 1.378 = 10.2375 / 1.378 = 7.429

Se verifica stabilitatea la rasturnare
