ARCURI SPIRALE PLANE
Arcurile
spirale plane preiau momente de torsiune, numele lor venind de la fapul ca
banda din otel de arc, din care sunt confectionate, este
infasurata dupa o spirala arhimedica (fig.8). Asemanator cu constructia arcului
elicoidal de torsiune,un capat este fixat, iar la
capatul opus se aplica momentul de torsiune. In fig. 8 s-a notat cu: 1 - arcul
spiral plan, 2 - arboreal de incarcare prin intermediul caruia se aplica
momentul de torsiune Mt, 3 - carcasa in care se incastreaza
capatul exterior al arcului.
Arcul
spiral plan se utilizeaza, in principal, ca element motor, avand capacitate
mare de deformatie si de inmagazinare de energie - la armare - energie pe care
o poate ceda ulterior,in timp. Este
intalnit, cu precadere, la mecanisme de ceas si aparate de masura.

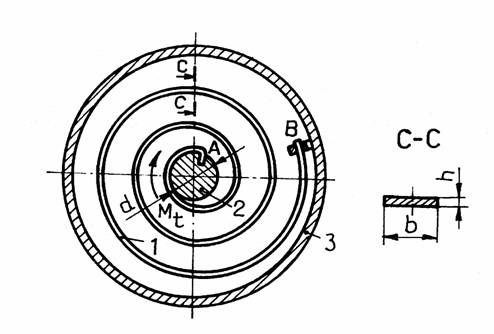

Fig. 8 Arcul spiral
plan
