Mod de incarcare/ exploatare a fisierelor kmz in Google Earth

Pentru a putea vedea un fisier KMZ trebuie mai intai descarcat programul Google Earth 5.0 de la locatia: https://earth.google.com/download-earth.html si eventual si Plugin Google Earth si instalate amandoua pe calculatorul propriu. Dupa instalarea cu succes a programului Google Earth (GE) se lanseaza programul si se incarca fisierul KMZ din folderul unde el se afla stocat

Dupa cum urmeaza: Se selecteaza din meniul principal Google Earth optiunile Fisier>Deschideti (Fig.1); Va aparea o fereastra de incarcare(Open) unde se va selecta folderul (Look in:) unde se gaseste fisierul KMZ. O data select folderul se va face un click cu mouse-ul pe fisierul KMZ pe care dorim sa-l incarcam(ex. GE_Track&Foto&Map_Pripon-BMC.kmz) si apoi pe butonul Open (Fig.2)

Fig.2

Fig. 1

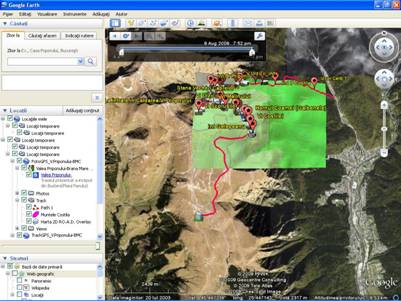

Va aparea in fereastra principala imaginea traseului stocat in fisierul KMZ (Fig.3)         Fig.3

Fig 4.

in partea superioara a ferestrei principale Google Earth, va aparea cursorul dublu de Vizualizarea unei cronologii. (fig.4) Initial cursorul dublu va fi situat in stanga. Tragand, cu mouse-ul, jumatatea dreapta a cursorului in extrema dreapta (ca in figura 5) vom putea vizualiza toate fotografiile intre timpul de start si cel de sfarsit al traseului(alfel vedem numai ce este cuprins in intervalul de timp selectat intre cursoare)

Fig.5

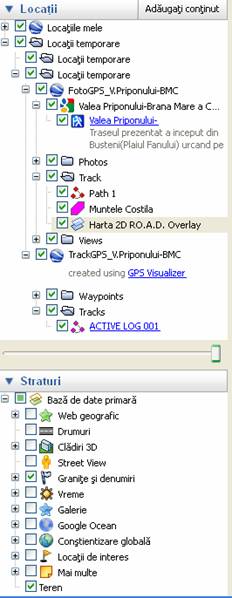

Dupa incarcarea fisierului KMZ, vor apare in Bara Laterala(stanga),  (fig.6), in fereastra Locatii, la rubrica "Locatii temporare", doua componente/foldere si anume :

A. FotoGPS_V.Priponului-BMC continand

in subfolderul Photos imaginile foto legate de traseu. (Facind click cu mouse-ul pe casuta cu semnul plus din derptul acestuia vom vedea toate imaginile legate de  traseu si denumirile lor)

in subfolderul   Track

calea (Path 1) urmata de traseu (cu rosu)

poligonul transparent care delimiteaza zona de interes a traseului - fetele de N si E din Muntele Costila

Eseu: Contabilitatea capitalurilor Lucrare: Monografie contabila privind inregistrarea in contabilitate a principalelor operatiuni economice

O Suprapunere de imagine( Overlay), daca este cazul, peste suprafata reliefului; Aici de ex. Harta 2D RO.A.D. suprapusa peste zona de interes cu figurarea curbelor de nivel si a vailor importante. Pe aceasta harta , daca se debifeaza optiunea Teren din fereastra Straturi (din Bara Laterala-stanga), se poate urmari traseul in coordonate 2D precum si pozele aferente legate de traseu.

Debifand casutele aflate in derptul rubricilor A1, A2, A3, descrise mai sus, dispar din reprezentare si elementele din aceste rubrici (calea,poligonul,harta suprapusa)

in subfolderul Wievs, vederi ale traseului spre punctele geografice N, S, E, V etc. sau de la diferite inaltimi, de la 1677 m la 65000 m Facand click cu mouse-ul pe casuta cu semnul plus din dreptul acestuia vom vedea toate posibilitatile de vizualizare disponibile. Va trebui apoi sa facem un click pe fiecare tip de vedere in parte pentru a vizualiza efectiv aceste vederi

Fig.6

B. TrackGPS_V.Priponului-BMC continand:

• in subfolderul Waypoints, punctele GPS semnificative de pe traseu, marcate cu un semn distinctiv, o steluta pe fond caramiziu. (Facand click cu mouse-ul pe casuta cu semnul plus din dreptul acestui subfolder vom vedea toate punctele GPS semnificative de pe traseu si denumirile lor)
• in subfolderul Tracks, track-ul GPS (Active log 001) al traseului(figurat cu mov)

Debifand casutele aflate in dreptul subfolderelor, descrise mai sus, dispar din reprezentare si elementele din aceste subfoldere

Debifand/Bifand casutele aflate in derptul subfolderelor, din fereastra Straturi, foderul Baza de date primara, pot aparea/disparea din fereastra principala Google Earth si alte elemente postate de terti, in afara elementelor de traseu;

Elementele din aceste rubrici sunt elemente din Baza Google(ex. alte poze - in rubrica Web Geografic, etc.).

Pentru inceput aceste subfoldere ar trebui debifate pentru a nu incarca reprezentarea traseului cu elemente straine de traseu, exceptie facand subfolderul Teren, care bifat, permite repzentarea 3D in Google Earth, iar debifat, duce numai la o reprezentare 2D

Atentie folositi Comenzile de navigare (fig.7) din fereastra principala Google Earth pentru:

a mari/micsora reprezentarea(faceti click pe semnele +/-),

a privi imprejur(rotind-apasand cu mouse-ul reperele din cercul de sus )

pentru a va deplasa unghiul de vedere(facand click cu mouse-ul pe reperele din cercul de sus )

a deplasa imaginea sus/jos, dreapta/stanga (facand click cu mouse-ul pe reperele din cercul de jos)

Fig.7

Pentru a vedea pozele si explicatiile din puncele semnificative, marcate pe traseu cu pictograme, miniaturi de imagini, stelute, sau alte simboluri (vezi subfolderele Photos si Waypoints)

Avem doua posibilitati :

facem click cu mouse-ul pe pictogramele figurate pe traseul GPS sau

facem click pe rubricile corespunzatoare din subfolderele Photos si Waypoints expandate

In ambele cazuri va aparea o ferestra cuprinzand poze si explicatii (la click pe pictograme miniaturi foto/rubrici din Photos) sau numai explicatii scurte si coordonate (la click pe pictograme stelute/rubrici din Waypoints)

Observatii :

In momentul lansarii de pe calculatorul propriu a programului Google Earth trebuie s[ fiti conectat la Internet.

Pentru vizualizare fisierului kmz este recomandata o rezolutie a monitorului dvs. de 1024x768 pixeli.

Daca puteti renunta la Bara Laterala, puteti vedea imaginea traseului pe tot ecranul monitorului apasand tasta F11. Apasand din nou aceasta tasta reveniti la reprezentarea anterioara (cu Bara Laterala)
