Reabilitarea constructiilor din zidarie - diafragme din beton armat

UNIVERSITATEA TEHNICA DE CONSTRUCTII BUCURESTI

Date de tema:

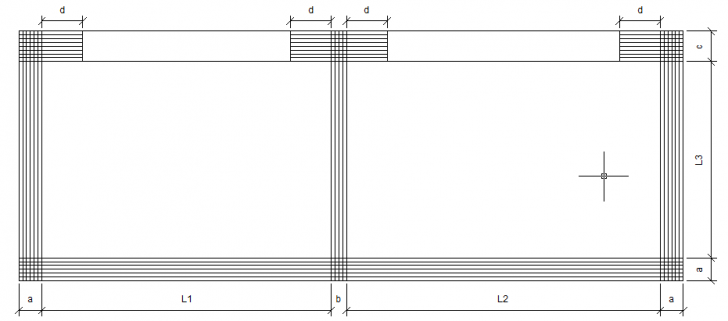

Se da pseudopartiul:

v     L₁=3.25+0.05*N=5.30 [m]

v     L₂=3.70+0.05*N=5.75 [m]

v     L₃=5.65-0.05*N=3.60 [m]

v     a=42 [cm]

v     b=28 [cm]

v     c=56 [cm]

v     d=75 [cm]

v     H_niv=3.50 [m]

v     h_pl=14 [cm]

Se cere:

Consolidarea peretelui "L3" cu diafragma de b.a.

A.Parte scrisa:

-descrierea tehnologiei

-consum de materiale

-consum de forte de munca

-necesar de utilaje, dispositive, scule

B.Parte desenata:

-partiul

-detalierea consolidarii(sectiune verticala si sectiune transversala)

DESCRIEREA TEHNOLOGIEI:

1.OBIECTUL FISEI:

Prezenta fisa tehnologica se aplica pentru consolidarea peretilor care prezinta fisuri cu deschidere mare sau/si pentru marirea capacitatii portante a unor structure care nu prezinta degradari, dar numai pe baza datelor din proiectul de consolidare intocmit.

Lucrarile se vor executa numai la temperature ale mediului ambient de minimum +10s C, iar dupa terminarea torcretarii se vor lua toate masurile pentru asigurarea acestei temperature precum si a unei umiditati corespunzatoare (prin stropirea periodica cu apa la un interval de 2 . 6 ore a suprafetei torcretului) minimum 7 zile.

2.CODUL FISEI -CZ-007

3.OPERATII TEHNOLOGICE

Diafragme din beton armat

Diafragmele din beton armat se prevad de regula pe o singura fara a zidului. Realizarea unor diafragme din beton armat presupune inceperea lucrarilor de consolidare de la nivelul fundatiilor. Betonul, de clasa minima Bc 15, se poate pune in lucrare prin torcretare (de preferat), diafragmele realizandu-se cu grosimea minima de 60 mm

1.Daca proiectul de consolidare prevede realizarea unor lucrari de sprijinire, acestea se vor executa conform detaliilor date.

2.Se executa sapatura in pamant pana la cota prevazuta in proiectul de consolidare.

3.Se curata de pamant suprafata fundatiei existente si apoi se buciardeaza sau se spituieste pentru realizarea unei suprafete cat mai rugoase care sa asigure o buna aderenta a betonului proaspat la cel vechi.Daca este cazul se executa si alte lucrari in vederea realizarii unei mai bune conlucrari a fundatiei noi cu cea veche existent(introducerea de armaturi, creearea unor lacasuri in forma de coada de randunica etc.).

4.Se curata cu peria de sarma suprafata fundatiei existente si se spala cu jet de apa.

5.Se executa cofrajul lateral al fundatiei noi.

6.Se monteaza armatura din infrastructura.

7.Se toarna betonul si se compacteaza cu pervibratorul(inainte de turnarea betonului, suprafetele fundatiei existente se mentin umede minimum 2 ore, avand grija ca ele sa fie zvantate in momentul punerii in lucrare a betonului ).In cazul in care fundatia este de tipul bloc din beton simplu si cuzinet din beton armat, se va executa la inceput blocul si apoi cuzinetul n care se vor ingloba armaturile din infrastructura.

8.Dupa minimum 24 ore de la turnarea betonului se vor scoate cofrajele laterale.

9.Se executa umplutura de pamant, avand grija sa se realizeze o buna compactare a acesteia prin baterea ei cu maiul de lemn.

10.Se indeparteaza tencuiala de pe perete si se deschid rosturile dintre caramizi, prin indepartarea mortarului dintre ele pe o adancime de 10 . 15 mm , cu ajutorul unei scoabe metalice.

11.Se traseaza si se practica in perete niste lacasuri in forma de coada de randunica (minimum 4 buc/mp).

12.Se spituieste suprafata suprafata peretelui de zidarie (pentru asigurarea unei bune conlucrari intre diafragma de zidarie si cea de beton).

13. Se curata cu peria de sarma si se spala cu jet de apa suprafata zidariei decopertate.

14. Se monteaza in lacasuri agrafele metalice. Dupa zvandarea suprafetelor lor, Lacasurile se umplu cu mortar M200 bine matat.

15. Dupa mimimum 24 ore se monteaza armaturile diafragmei si se ancoreaza de agrafele metalice existente pe suprafata peretelui. Se fixeaza distantierii, minimum 3 buc / m²

16. Se pune in lucrare betonul prin torcretare, avand grija ca inainte de inceperea torcretarii, suprafata peretului de caramida sa se mentina umeda minimum 2 ore, iar la inceperea punerii in lucrare a betonului ea sa fie zvantata.

17.Dupa punerea in lucrare a betonului se vor lua toate masurile pentru a asigura timp de minimum 7 zile o temperature a mediului ambient de minimum +5sC precum si umectare a suprafetei de beton torcretat prin stropirea cu apa a acesteia. Suprafata torcretului proaspat este interzis sa fie prelucrata (cu mistria,dreptarul,etc.) pentru a se evita deranjarea structurii si a aderentei de suprafata suport.

18. Se reface tencuiala.

4.DOTAREA CU SCULE SI DISPOZITIVE AUXILIARE

-creta sau creion 1 buc

-spit metalic    2 buc

-ciocan 0.5 kg 2 buc

-scoaba metalica 2 buc

Document online: Caz practic de eleborare a situatiilor financiare la sc Caro Group Proiect: Grupul Aquila - distributie active, transportul international si intern si a serviciilor logistice

-perie sarma                                                      1 buc

-metru articulat     1 buc

-mistrie 1 buc

-cancioc 1 buc

-galeata 10 l 2 buc

-drisca 1 buc

-furtun de cauciuc cca. 20 ml

-cleste fierar 2 buc

-schela interioara simpla 2 buc

-aparat de torcretat 1 buc

-con etalon 1 buc

-recipient tronconic 1 buc

-lopata 1 buc

5.FORMATIA DE LUCRU.

Formatia de lucru se compune dintr-un dulgher,un zidar, un fierar si doua ajutoare pentru realizarea diafragmelor din beton armat.

6.CONSUMURI

Consumul s-a stabilit pentru 1 m² de diafragma, avand grosimea de 60 mm, realizata prin torcretare si armata cu o plasa Ø 8/15 cm

Forta de munca:
