Instalații interioare de alimentare cu apa (potabila)

Instalații interioare de alimentare cu apa (potabila)

Instalația sanitara este constituita din instalația de alimentare de apa și instalația de canalizare interioara. Instalația de alimentara cu apa in funcție de consumatori  poate fi: alimentare cu apa potabila, alimentara cu apa tehnologica și alimentare cu apa pentru stingerea incendiilor.

Instalația de alimentare cu apa potabila este constituita din urmatoarele echipamente tehnice: dușuri, WC-uri, chiuvete, pișoare, rezervoare, pompe, hidrofor (pentru ridicarea apei la inalțime și menținerea presiunii), coloane de distribuție.

In cladiri, in funcție de marimea lor (volum construit și numar de etaje), de numarul de persoane, de gradul de rezistența la foc, de categoria de pericol de incendiu etc., se prevad dupa caz, instalații de stins incendiu cu hidranți, șprinklere, derencere și pulverizatoare de apa. Cladirile de birouri se prevad cu instalații cu hiranți interior, daca au un numar de patru sau mai multe niveluri.

Instalația de alimentare cu apa pentru stingerea incendiilor poate fii realizata sub urmatoarele forme:

- instalații cu hidranți interior – se folosesc la cladiri cu grad redus de incendiu

- instalații de șprinklere – se folosesc la cladiri unde procesele tehnologice prezinta grad ridicat de incendiu, precum și la depozite.Instalația funcționeaza automat, fiind alcatuita dintr-o rețea de conducte plina cu apa sub presiune avand o serie de orificii, in care se monteaza șprinclere; rețeaua este prinsa pe tavan. Șprinklerul este un dispozitiv, care se monteaza in orificiile instalației, alcatuita dintr-un material, care la anumita temparatura se topește, lasand orificiul liber prin care se poate trece apa. Instalații de drencere sunt asemanatoare cu instalația de șprinklere, doar ca țevile sunt goale, iar apa patrunde in momentul deschiderii robinetalor.

La orice tipuri de cladiri prin instalații de alimentare cu apa, instalații pentru combaterea și prevenirea incendiilor și instalații de canalizare se ințelege (sunt constituite): ansamblul de conducte (pentru apa rece, pentru apa calda, pentru recirculare a apei calde, pentru canalizare); diferite tipuri de armaturi (baterii, vane, clapete de reținere etc.); aparate și utilaje destinate sa asigura transportul și distribuția apei de la conducta exterioara de transport pana la cel mai departat consumator din cladire. La alcatuirea instalațiilor interioare de distribuție a apei se va ține seama de caracteristicile constructive ale cladirilor, destinația cladirilor și tipul consumatorilor etc.

ESEU: Examen - curs specializare - electrician navalist ESEU: Sigurante fuzibile - constructie si principiu de functionare, alegerea sigurantelor fuzibile

Langa criterii aratate mai sus trebuie sa avea in vedere și criterii tehnico-economice, care sa permite obținerea unor costuri totale anuale minime de intreținere și exploatare.

Racordarea instalațiilor interioare de alimentare cu apa la rețeaua exterioare de distribuție a apei se face cu ajutorul unei conducte denumita și branșament.

b.) c.)

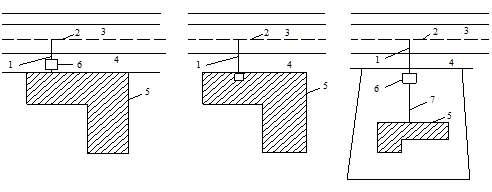

Fig.5

-bransament cu apometrul montat intr-un camin amplasat pe trotuar;

-idem, cu apometrul montat in cladire;

-idem,cu apometrul montat intr-un camin amplasat la limita proprietatii.

1-conducta de bransament; 2-conducta publica; 3-strada; 4-trotuar; 5-cladire; 6-camin pentru apometru; 7-conducta pentru alimentarea instalatiei interioare.

In cazul cladirilor foarte inalte (peste 45 [m]) racordarea nu se poate face direct la conducta publica (presiunea necesar la consumatorul cel mai dezavantajat nu se poate asigura) fara a utiliza instalații interioare de distribuție a apei reci cu mai multe zone de presiune. Se vor prevedea 2 sau mail multe branșamente in cazul cladirilor inalte și foarte inalte, precum și la cladiri cel care au volum mai mare decat 5000 [m³]. Pe fiecare dintre branșamente se vor monta armaturi de inchidere și ventil de reținere, astfel incat sa poate sa fie scoase din funcțiune in caz de avarii.

Pentru masurarea si inregistrarea consumului de apa din cladiri se folosesc apometre.  La alegerea apometrelor trebuie sa ține cont de urmatoarele caracteristici importante: sensibilitatea aparatului; debitul nominal al apometrelor; puritatea și temperatura apei.

Dupa principiul de functionare, apometrele se clasifica in:

- apometre de viteza;

- apometre volumetrice.

- apometre cu cadranul uscat, la care cadranul este montat intr-o caseta separata de corpul apometrului;

- apometre cu cadranul inecat, la care cadranul se afla in permanenta in apa si sub presiunea acesteia.

1 – robinet de inchidere; 2 – apometru; 3 – vana de golire pentru verificarea functionarii clapetei de sens; 4 – clapeta de sens; 5 – filtru; 6 – racord pentru furtun

Proiectarea si executarea instalatiilor sanitare se face astfel incat acestea sa realizeze si sa mentina pe intreaga durata de utilizare, urmatoarele cerinte:

- rezistenta si stabilitate;

- siguranta in exploatare;

- siguranta la foc;

- igiena, sanatatea oamenilor, refacerea si protectia mediului;

- izolatie termica, hidrofuga si economie de energie;

- protectie impotriva zgomotului

Echiparea si dotarea instalatiilor de alimentare cu apa si de canalizare se va face in functie de destinatia si caracteristicile cladirilor, de caracteristicile retelelor exterioare de apa si canalizare, de nivelul de confort la care trebuie sa raspunda cladirile respective, precum si de cerintele investitorilor. In Romania dotarea minima cu obiecte sanitare si accesorii a cladirilor se va face tinand seama de prevederile cuprinse in STAS 1478 “Instalatii sanitare. Alimentarea cu apa la constructii civile si industriale. Prescriptii fundamentale de proiectare', de prevederile reglementarilor tehnice in vigoare in care se precizeaza dotarile necesare pentru diferite categorii de cladiri si incaperi si de prevederile temei de proiectare.

Zonarea presiunii pe verticala se va face in functie de inaltimea cladirilor, respectand conditia presiunii maxime de 6 bari pentru fiecare zona de presiune. Cand avem mai multe zone de presiune, prima zona, cu presiune mai mica, se va alimenta pana la limita presiunii disponibile a retelei din care se alimenteaza, restul cu presiune mai mare, va asigura alimentarea cu apa a celorlalte niveluri superioare, pana la limita celor 6 bari.

Hidrantilor interiori alimentate cu apa se va face in functie de presiunea necesara, fara a depasi la capetele de debitare (ajutaj - teava de refulare) presiunea de 4 bari. In cazurile in care presiunea necesara pentru stingerea incendiilor este mai mare de 6 bari, se prevad retele separate (atat exterioare, cat si interioare).
