Furnalul si instalatiile sale

FURNALUL SI INSTALATIILE SALE

Sectia de furnale cuprinde agregate si instalatii ce pot fi grupate astfel:

furnalul propriu –zis cu hala de turnare si camerele de comanda;

instalatiile pentru dozarea incarcaturii si transportul ei la gura de incarcare a furnalului;

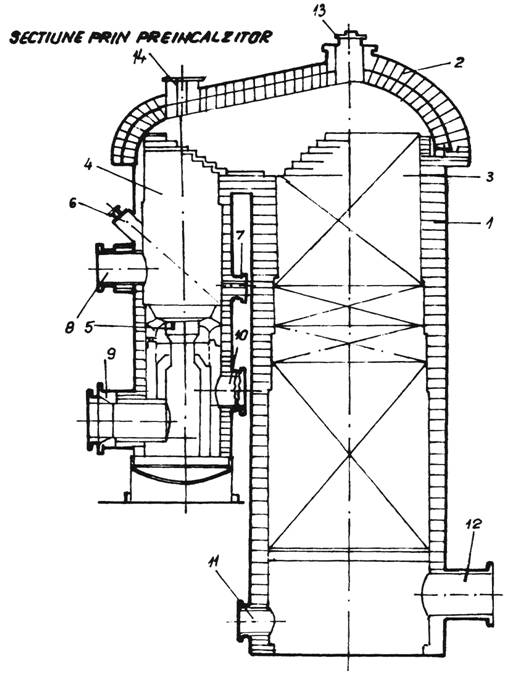

agregate si instalatii pentru comprimarea, preincalzirea si transportul aerului care se sufla in furnal;

utilaje si instalatii pentru transportul si turnarea fontei si a zgurei precum si pentru prelucrarea zgurei;

instalatii pentru captarea si epurarea gazului de furnal;

instalatii auxiliare pentru alimentare cu apa, pentru racirea si pentru epurarea gazului de furnal, alimentarea cu gaz, abur, oxigen, aer comprimat, apa calda , energie electrica;

ateliere pentru intretinerea electrica si mecanica, pentru intretinerea oalelor, si pentru producerea masei de astupare;

linii ferate si drumuri de acces.

1.Constructia furnalului

1.1.Profilul furnalului-fig.1-reprezinta conturul spatiului interior al acestuia in care se desfasoara procesul de elaborare a fontei.El se compune din:

- creuzet – de forma cilindrica, in care se aduna fonta si zgura, topite. La partea superioara a creuzetului se afla gurile de vant prin care se introduce aerul preincalzit necesar arderii combustibilului. In peretii creuzetului sunt prevazute orificiile de evacuare ale zgurei si fontei topite.

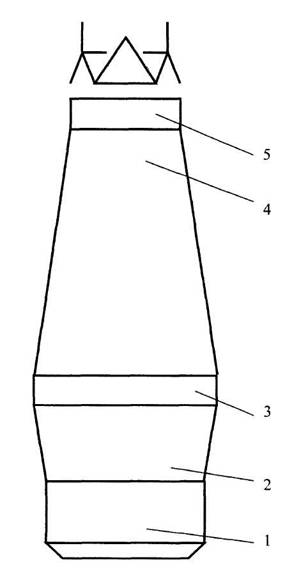

Fig.1-Profilul furnalului

1 –creuzet; 2-etalaj; 3-pantece; 4-cuva; 5-gat ( gura de incarcare)

-etalajul- are forma tronconica. In el au loc o parte din procesele de ardere a combustibilului, coboara cocsul, fonta si zgura contracurent cu gazele de ardere;

-pantecele- are forma cilindrica. In el se formeaza zgura primara si incepe formarea fontei topite;

-cuva- are forma tronconica. In ea au loc in principal procesele de reducere a minereurilor in stare solida;

La partea sa superioara se afla gatul ( gura de incarcare), prin care se face alimentarea cu materiale ce compun incarcatura furnalului ( minereu, aglomerat, cocs, fondanti).

1.2 Captuseala refractara

Furnalele se zidesc pentru o durata de functionare de 6-10 ani ( intre  doua reparatii capitale).

Zidaria refractara trebuie sa reziste la temperaturile inalte din furnal, la actiunea chimica a zgurelor, la patrunderea fontei sau a altor elemente ce se pot infiltra prin rosturi ( Pb, C) si la actiunea de corodare mecanica sub actiunea incarcaturii.

1.2.1 Zidaria vetrei- se executa din caramizi aluminoase sau blocuri carbonice. Rosturile zidariei din blocuri carbonice se umplu cu pasta carbonica.

ESEU: Examen - curs specializare - electrician navalist ESEU: Sigurante fuzibile - constructie si principiu de functionare, alegerea sigurantelor fuzibile

1.2.2 Zidaria creuzetului- se executa pe zidaria vetrei in randuri inelare, din blocuri carbonice pana la nivelul orificiului pentru evacuarea zgurei. In jurul orificiului de evacuarea a fontei si zgurei se executa din caramizi aluminoase. La interior, creuzetul se zideste cu caramizi din samota pentru a proteja de la corodare materialul carbonic.

1.2.3 Zidaria etalajului –incepe din zona de deasupra zonei gurilor de vant din aceleasi caramizi cu cele folosite la creuzet.

Intreaga zidarie a partii inferioare a furnalului (vatra, creuzet, etalaj) este racita cu apa prin intermediul unor placi din fonta in care sunt inglobate prin turnare tevi din otel prin care circula apa.

1.2.4 Zidaria cuvei- este mai groasa decat cea a etalajului intrucat este supusa solicitarilor mecanice datorate coborarii incarcaturii solide.

1.2.5 Zidaria gurii- Gura este protejata de loviturile materialelor in cadere cu elemente metalice. Aceste elemente pot fi deplasate fiind posibila variatia diametrului si unghiului de inclinare, ceea ce permite repartizarea uniforma a materialelor la gura de incarcare.

1.3 Constructia metalica

Asigura rezistenta si rigiditatea intregului agregat. Ea consta dintr-o manta metalica ce imbraca captuseala refractara si dintr-un sistem de stalpi de sustinere. La diferite nivele, sunt platformele de lucru.

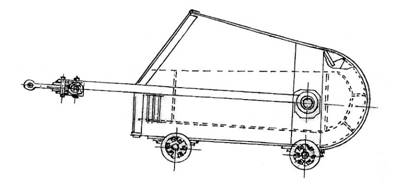

1.4 Aparatul pentru incarcarea furnalului

- permite introducerea in furnal a minereurilor, fondantilor, cocsului;

- asigura repartizarea uniforma a materialelor;

- asigura inchiderea etansa a gurii furnalului, permitand mentinerea unei anumite presiuni a gazelor la gura furnalului.

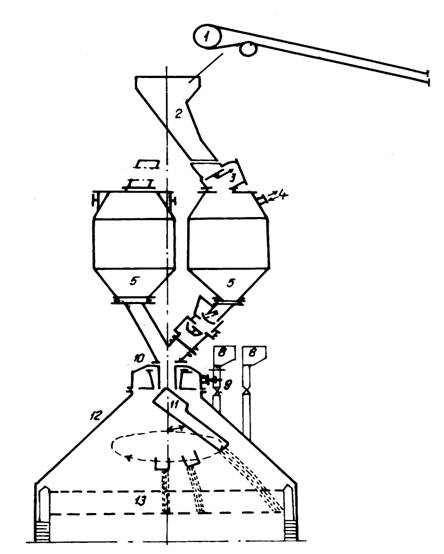

1.4.1Aparat de incarcare cu distribuitor rotativ

Distribuitoarele pot fi cu rotire discontinua (palnia conului mic se roteste impreuna cu conul mic, avand 6 pozitii de oprire, din 60s in 60s) sau cu rotire  continua (in timpul descarcarii materialului, palnia conului mic se roteste continuu, iar materialul este asezat pe conul mic simetric in raport cu axa furnalului).

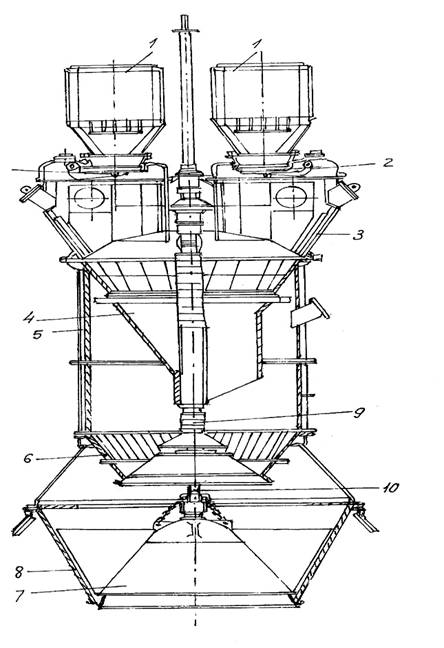

Fig 2 Aparat de incarcare cu distribuitor rotativ

1.Palnii de primire; 2.Clape taler; 3.Inchizator gaze; 4.Distribuitor; 5. Inchizator gaze; 6.Palnie clopot mic; 7.Clopot mare; 8.Palnie clopot mare; 9.Tija cl. mic;10.Tija cl. mare
