Ferroli domiproject f24

Ferroli domiproject f24

FERROLI DOMIPROJECT F24

Descriere produs

Domiproject F 24 sunt centrale termice compacte, pentru incalzire si preparare apa calda menajera cu functionare pe gaze naturale sau GPL. Sunt dotate cu arzator atmosferic cu aprindere electronica, camera etansa cu ventilatie fortata, sistem de control cu microprocesor.

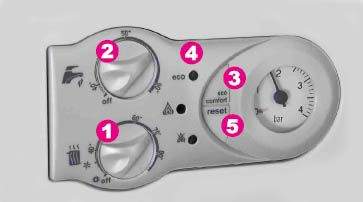

Panoul de comanda

1. Reglarea temperaturii de incalzire si comutarea Vara / Iarna
2. Reglarea temperaturii a.c.m. si dezactivarea prepararii a.c.m.
3. Tasta ECO/COMFORT
4. Leduri indicare functionare si semnalare anomalii
5. Tasta RESET

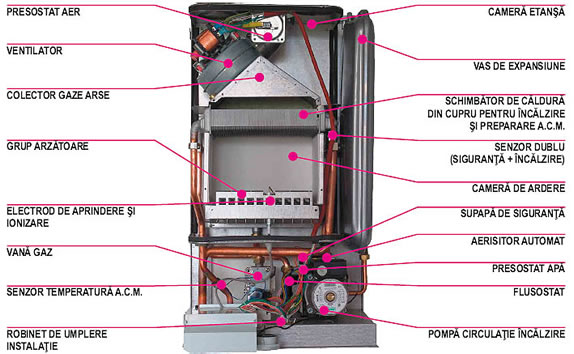

Componente

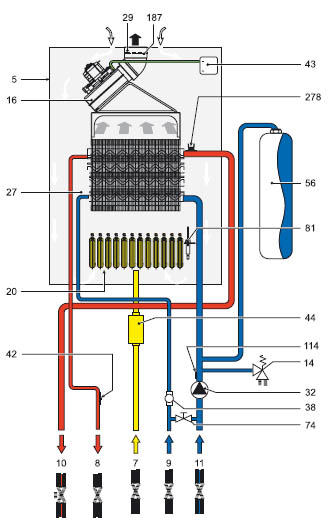

Schema hidraulica

Legenda

5 Camera etansa
7 Racord alimentare cu gaz
8 Iesire apa calda menajera
9 Intrare apa calda menajera
10 Tur instalatie
11 Retur instalatie
14 Supapa de siguranta
16 Ventilator
20 Grup arzator cupru
27 Schimbator de caldura din cupru pentru incalzire si apa calda menajera
29 Colector iesire gaze arse
32 Pompa de circulatie circuit de incalzire
38 Flusostat
42 Senzor de temperatura ACM
43 Presostat aer
44 Vana de gaz
56 Vas de expansiune
74 Robinet de umplere instalatie
81 Electrod de aprindere si ionizare
114 Presostat apa
187 Diafragma gaze arse
278 Senzor Dublu (Siguranta + Incalzire)
