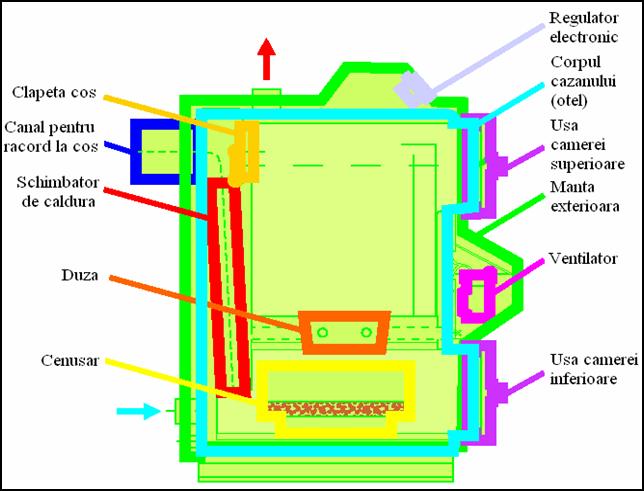

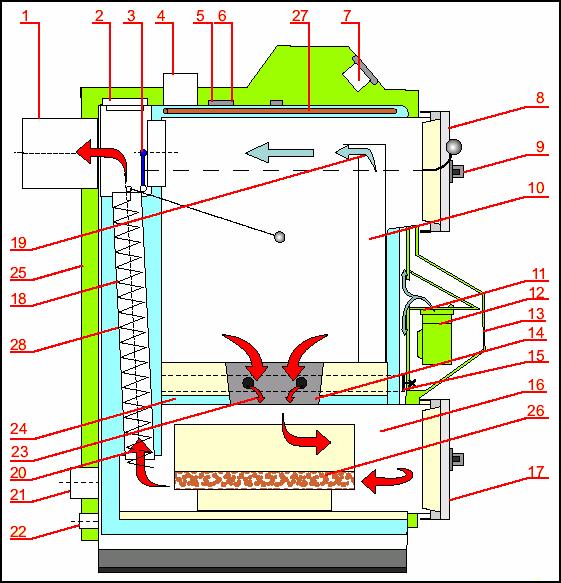

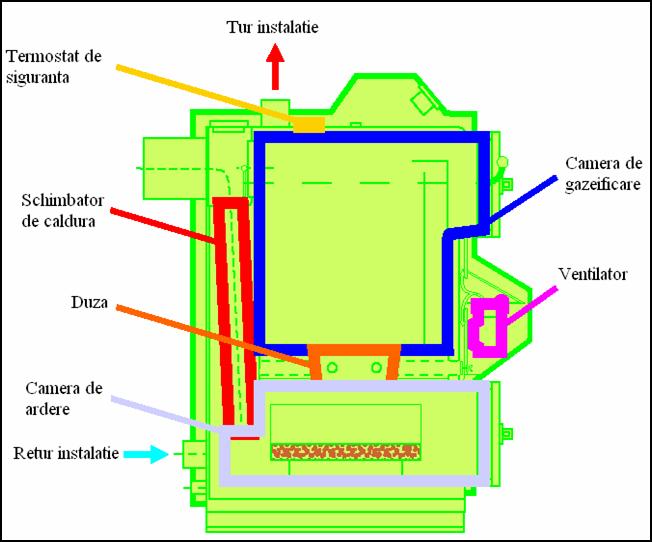

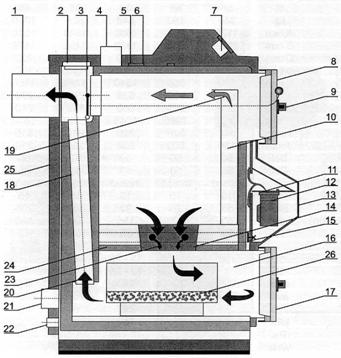

Cazanul ORLAN - sectiune

1. canal de evacuare gaze arse,
2. capac de acces pe calea de gaze arse,
3. clapeta cos,
4. tur instalatie,
5. sonda de temperatura,
6. termostat de siguranta,
7. regulator electronic
8. usa camerei superioare,
9. sistem de inchidere / deschidere a usii superioare,
10. camera superioara (gazeificare),
11. clapeta admisie aer ventilator,
12. ventilator,
13. carcasa ventilatorului,
14. duza arzatorului,
15. reglajul aerului secundar,
16. camera inferioara (de ardere),
17. usa camerei inferioare,
18. canalele de gaze arse,
19. canalul aerului primar,
20. debitul de gaze arse,
21. retur instalatie,
22. robinet de golire,
23. canale de intrare a aeruluin secundar,
24. gratar de racire a focarului,
25. manta de izolare,
26. cenusar

Optional:

27. serpentina de racire pentru situatii de avarie (lipsa circulatie pe agent primar),

sistem de curatire manuala a cailor de gaze arse.

Parti componente

Principiul de functionare a cazanelor prin gazeificare

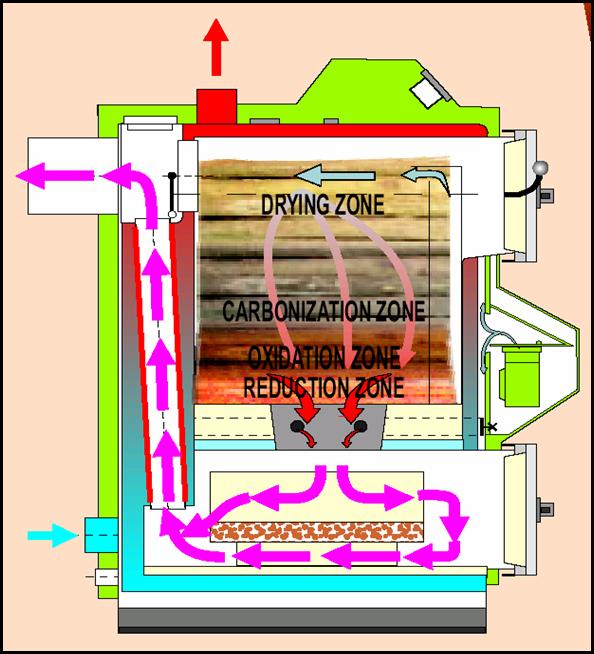

Zonele formate in camera de gazeificare.

1. Zona de uscare.

2. Zona de carbonizare.

3. Zona de oxidare.

4. Zona de reducere (dezoxidare).

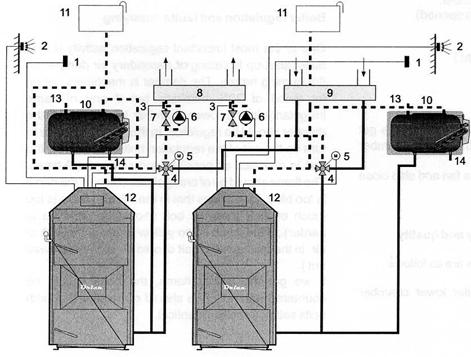

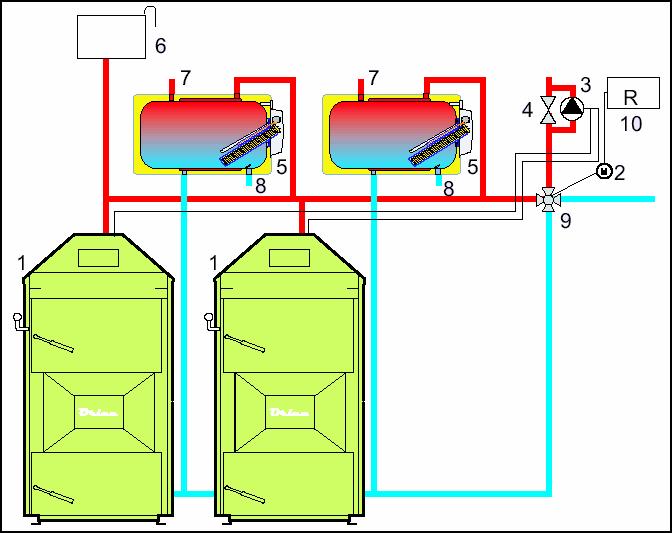

Schema unei instalatii cu cazane in paralel

1. Cazan  ORLAN,
2. Servomotorul vanei de amestec (cu trei / patru cai),
3. Pompa de circulatie pentru zona de incalzire,
4. Vana diferentiala  (by – pass automat sau manual),
5. Boiler acm cu circulatie gravitationala a agentului primar,
6. Vas de expansiune deschis,
7. Iesire apa calda menajera,
8. Intrare apa rece,
9. Vana de amestec (trei / patru cai),
10. Termostat de ambient (regulator climatic de zona)

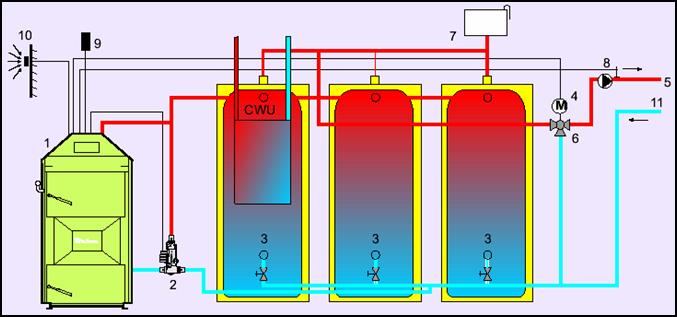

Schema unei instalatii cu acumulatoare de caldura

Cazan ORLAN,

Vana de amestec,

3. Acumulatoare de caldura,

4. Servomotorul vanei de amestec,

Turul instalatiei de incalzire,

Vana de amestec pe incalzire,

Vas de expansiune deschis,

Pompa de circulatie pentru incalzire,

Termostat de ambient,

Senzor de temperatura exterioara,

Returul instalatiei de incalzire.

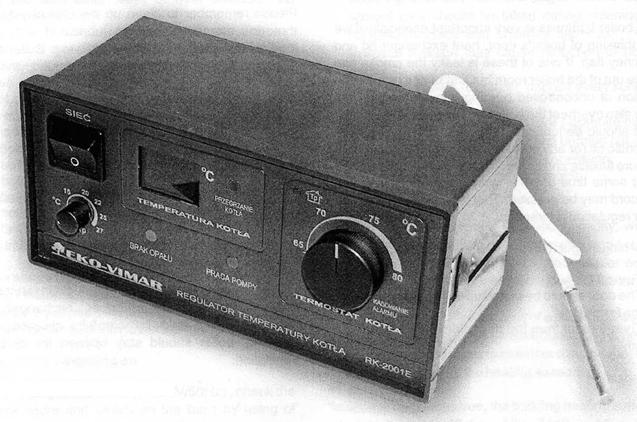

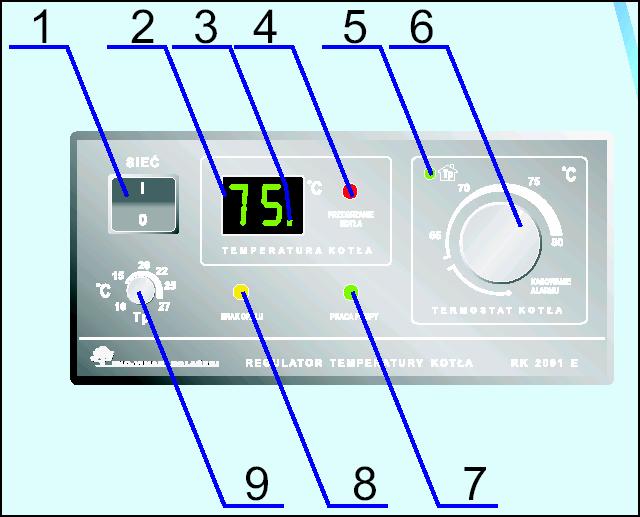

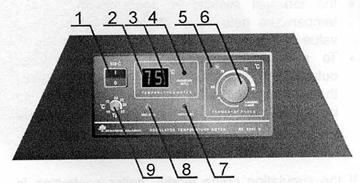

Regulatorul electronic RK 2001 R4E

1. Buton Pornit / Oprit,
2. Valoarea temperaturii in cazan
3. Indicator de functionare a arzatorului – este aprins atat timp cat temperatura in cazan este mai mica decat valoarea setata pe potentiometrul 6.
4. Indicator de supratemperatura – se aprinde cand temperatura in cazan depaseste 80 gr.C.
5. Indicator pentru starea termostatului de ambient – este aprins cand temperatura in ambient este mai mica decat valoarea reglata pe potentiometrul 9.
6. Potentiometru pentru setarea temperaturii in cazan.
7. Indicator de stare pentru pompa de circulatie.
8. Indicator lipsa combustibil,
9. Potentiometru pentru setarea temperaturii de ambient.

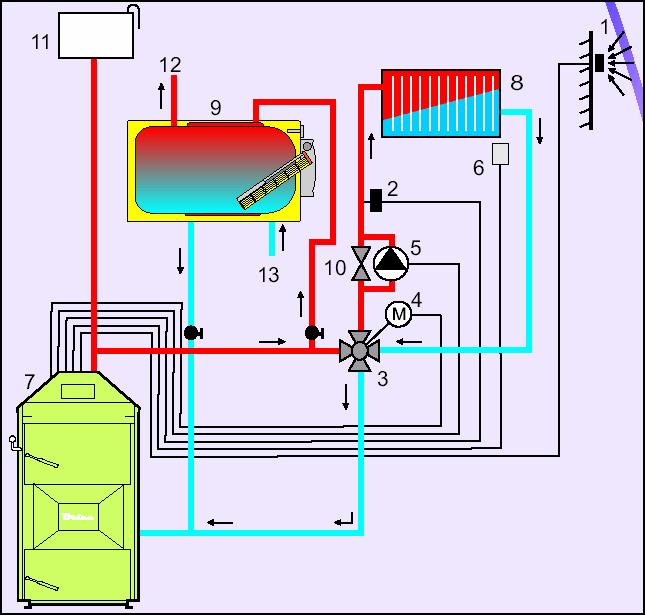

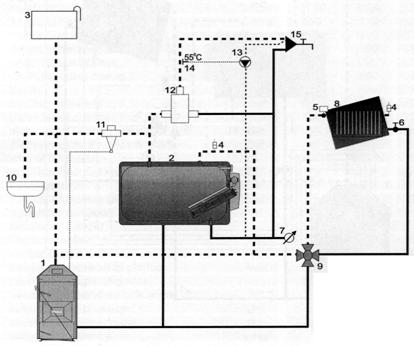

Schema unei instalatii cu o zona de incalzire si preparare acm

Boiler acm cu pereti dubli,

Echivalent SICC - 209 APT

Recomandari privind alegerea puterii cazanelor

Ordinea operatiilor la pornirea cazanelor ORLAN

deschideti cele doua usi ale cazanului (in continuare vor fi denumite ucS = usa camerei superioare si ucJ = usa camerei inferioare). Tija clapetei de cos se impinge la capat (se deschide calea de tiraj la cos direct din camera superioara).

Comutatorul I / O al regulatorului trebuie sa fie pe pozitia O (oprit). Inainte de inceperea operatiilor de pornire asigurati-va ca alimentarea electrica a cazanului este corecta (cablul de alimentare este in priza si exista tensiune pe reteaua electrica.

Asigurati-va ca presiunea apei in instalatie este normala.

asezati in camera superioara aschii de lemn uscat si hartie si dati-le foc.

inchideti ucS. Tirajul se va forma prin ucJ, camera inferioara, duza arzatorului , camera superioara, clapeta cos.

asteptati cateva minute. Inchideti ucJ, deschideti ucS si adaugati o cantitate de lemne (de preferat de dimensiuni mai mici) in camera superioara. Apreciati cantitatea de lemne astfel incat, dupa arderea lor, in jurul duzei arzatorului, sa se formeze un strat de jar de 10 . 15 cm.

Daca, la deschiderea ucS, constatati ca lemnele nu s-au aprins, repetati punctele 2 si 3.

inchideti ucS si deschideti ucJ. Se va reface astfel, calea de tiraj de la punctul 3. Asteptati cateva minute (timpul necesar formarii jarului pe arzator).

inchideti ucJ si deschideti ucS. Asigurati-va ca s-a format stratul de jar suficient pentru mentinerea ulterioara a focului. Daca nu, inchideti ucS, deschideti ucJ si mai asteptati cateva minute dupa care reveniti la punctul 6.

umpleti camera superioara cu lemne, conform recomandarilor privind dimensiunile si calitatea lemnului. Asezati lemnele cu cat mai putine spatii libere intre ele. Evitati loviturile in peretii cazanului.

Atentie!!! La terminarea operatiei de incarcare asigurati-va ca inchiderea clapetei de cos nu este impiedicata de lemnele introduse. Trageti de cateva ori, rapid, tija clapetei pana la capat si asigurati-va ca inchiderea este etansa. Tija ramane in continuare impinsa la capat.

deschideti ucJ. Usa camerei superioare poate sa ramana, pentru cateva minute, usor intredeschisa pentru a urmari evolutia focului. In mod normal, dupa cateva minute, trebuie sa se vada aparitia flacarii in zona duzei focarului.

inchideti ucS, inchideti ucJ si trageti tija clapetei de cos la maxim, cu fermitate.

treceti comutatorul pornit / oprit al regulatorului pe pozitia I (pornit).

Realimentarea cazanului ORLAN

A. Realimentarea in cazul in care LED-ul „indicator lipsa combustibil” este aprins.

1. Se roteste butonul termostatului de lucru (nr. 6 din figura panoului regulatorului) maxim spre stanga (sens invers acelor de ceasornic) sau se trece comutatorul I/O pe pozitia O (oprit).

2. Se deschide ucS.

- daca in camera superioara nu mai exista jar, se parcurg toti pasii din lista de pornire (incepand cu pasul 1).

- daca in camera de sus mai exista jar suficient (un strat de 10 . 15 cm), se impinge clapeta de cos la maxim si se executa pasii din lista de pornire, incepand cu pasul 7.

B. Realimentarea in cazul in care LED-ul „indicator lipsa combustibil” este stins (procesul de ardere se desfasoara normal).

1. . Se roteste butonul termostatului de lucru (nr. 6 din figura panoului regulatorului) maxim spre stanga (sens invers acelor de ceasornic). In aceasta situatie ventilatorul se opreste si procesul de ardere este intrerupt. Oprirea din butonul de P/O ar opri si pompa de circulatie si, pe timpul operatiei de reincarcare temperatura pe cazan ar putea sa creasca foarte mult.

Se asteapta circa 10 minute pentru arderea totala a gazelor din focar.

2. Se deschide clapeta de cos prin impingere la limita maxima. Dupa 2 minute se deschide ucJ.

3. Se deschide incet ucS si se inchide ucJ.

4. se reincarca cazanul cu lemne, se deschide ucJ si se asteapta 2..3 minute pentru reaprinderea lemnelor.

5. se inchide ucS si apoi ucJ.

6. se trage clapeta de cos la maxim.

7. se regleaza din termostatul de lucru temperatura dorita (se readuce pe pozitia initiala).

Atentie!!! Inchiderea / deschiderea usilor trebuie efectuata lent si numai in ordinea indicata. In caz contrar, prin modificarea brusca a amestecului aer / gaz, in cele doua camere se pot produce mici explozii. La deschiderea unei usi nu trebuie sa stati cu fata foarte aproape de usa si, pe cat posibil, corpul sa nu fie in raza de deschidere a usii.

Producator: ORLANSKI POLONIA

Produse: CAZAN ORLAN CU FUNCTIONARE PE DESEURI DE LEMN

Versiuni:                     STANDARD, PLUS, SUPER

INSTRUCTIUNI DE EXPLOATARE SI SERVICE

a.     Caracteristicile cazanului

Cazanele ORLAN pentru apa calda sunt produse ca unitati de 18, 25, 40, 60, 80 kW. Pot functiona cu circulatie gravitationala (naturala) sau cu pompa (fortata). Daca cazanul se instaleaza pe un sistem de incalzire existent, nu este necesara inlocuirea instalatiilor, in mod special, pentru acest cazan.

Principiul de functionare se bazeaza pe fenomenul de ardere prin gazeificare a lemnului care, pe scurt, consta in :

- crearea unei zone, in focar, cu temperatura inalta (un strat de jar),

- controlul debitului de aer necesar si a directiei de trecere a acestuia prin focar

- extragerea ‘gazului de lemn’ din lemnele din focar prin fenomenul de’distilare’ a lemnului,

- formarea unui amestec aer / gaz cu proprietati de combustie optime, aprinderea si injectia lui in camera de ardere,

- recuperarea caldurii produse intr-un schimbator primar din otel plin cu apa si prin care trec tevile de evacuare a gazelor arse.

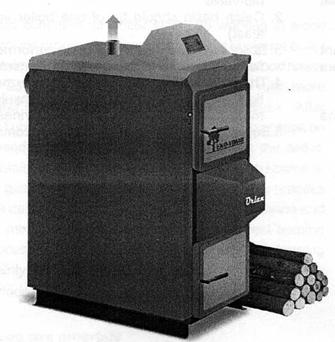

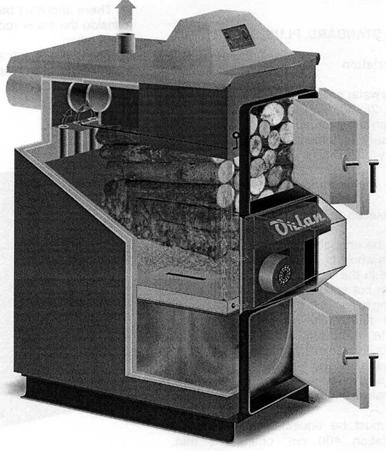

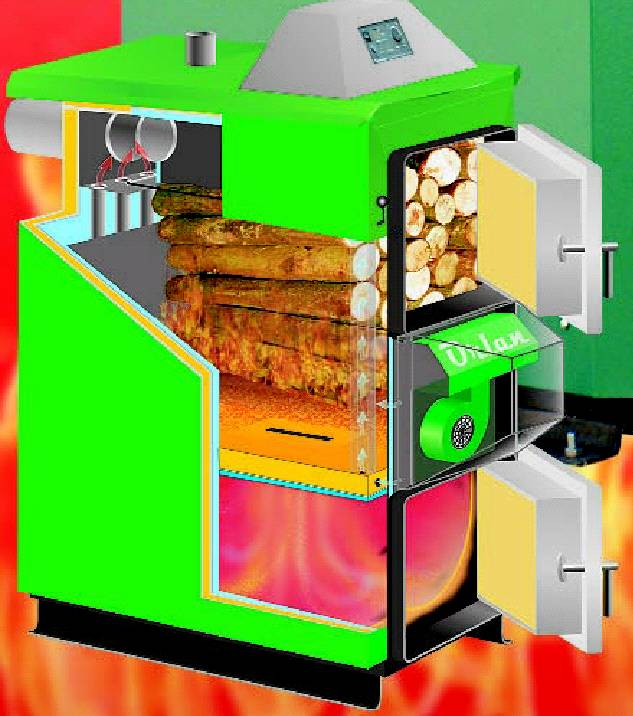

Figura nr. 1 – Cazanul ORLAN

b.     Centrala termica – principalele cerinte

Cazanul poate fi instalat la acelasi nivel cu camera de incalzit sau la subsol.

Trebuie prevazut suficient spatiu pentru depozitarea combustibilului pentru intregul sezon de incalzit ; combustibilul (lemn) poate fi depozitat in aceeasi incapere cu cazanul sau separat, dar trebuie acordata o atentie speciala regulilor de combatere a incendiilor.

Pardoseala, plafonul si zidurile trebuie sa fie facute din materiale ignifuge conform normativelor si standardelor in vigoare. In cazul unei pardoseli inflamabile, va trebui sa fie acoperita cu o folie de metal cu o grosime de minim 0,7 mm pe toata suprafata de sub cazan si cel putin 0,5 m in jurul cazanului in toate partile.

Centrala termica trebuie sa fie prevazuta atat cu lumina naturala cat si cu lumina artificiala.

Centrala termica trebuie sa fie prevazuta cu un canal de ventilatie (admisie aer proaspat) neopturabil, cu sectiunea echivalenta de 400 cm² (sectiunea echivalenta minima admisa este de 300 cm²).

Canalul de evacuare gaze arse trebuie sa aiba suprafata egala cu cel putin 50% din suprafata de ventilatie minima (300 cm²). Ventilatia de evacuare gaze arse si canalul de admisie aer proaspat trebuie sa aiba aceeasi lungime a traseelor si sa fie plasate sub plafon. Ambele guri de ventilatie trebuie sa fie construite din materiale ignifuge si nu trebuie sa poata fie astupate accidental.

Evacuarea mecanica a gazelor arse este interzisa.

Cosul trebuie sa aiba o sectiune minima de 20 x 20 cm si sa fie suficient de inalt pentru a asigura tirajul optim. Sistemul va fi proiectat in conformitate cu regulile de protectie a mediului.

Centrala termica va fi suficient de spatioasa pentru a permite curatarea cazanului si va trebui sa aiba minimum 2,2 m inaltime.

Va trebui sa fie suficient spatiu in jurul cazanului pentru a ajunge la toate partile sale :

1,5 m de la partea frontala a cazanului pana la perete;

0,8 m de la partile laterale ale cazanului la perete;

1,0 m de la partea din spate a cazanului pana la perete, pentru a permite curatarea acestuia cu usurinta.

Nu trebuie sa existe nici un cablu sau instalatie electrica in interiorul centralei termice care nu este destinata cazanului.

Sistemul de incalzire centrala nu trebuie conectat in nici un mod, permanent la reteaua de alimentare cu apa.

Figura nr. 2 – Cazanul « ORLAN » cu usile deschise

Regulile de exploatare si alte informatii importante referitoare la sistemul de incalzire centrala, trebuie sa fie afisate la vedere.

In cazul exploatarii a doua sau mai multe cazane, trebuie respectate urmatoarele cerinte :

Centrala termica trebuie sa fie echipata cu o chiuveta cu robinet si scurgere la canalizare.

Rezervorul de colectare a apei uzate trebuie sa aiba cel putin volumul unui cazan.

Usa de acces in centrala termica trebuie sa fie din material ignifug si sa se deschida in exterior.

Plafonul centralei termice trebuie sa fie construit din materiale etanse la gaze, cu izolare fonica si termica.

Se recomanda utilizarea unui termometru exterior.

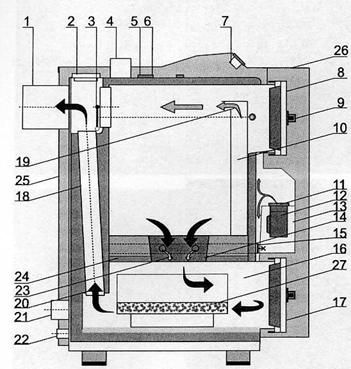

Figura nr. 3 – Sectiune « ORLAN »

c.      Principiul gazeificarii lemnului

Principala conditie pentru functionarea cazanului in procesul de distilare (gazeificare) a lemnului este crearea unui nucleu foarte cald (miez) obtinut din jarul aflat sub lemnul destinat arderii din cazan. Acesta se obtine in faza de pornire a cazanului. Avand asigurat traseul tirajului la cos prin usa camerei inferioare, duza, camera superioara, clapeta cos (maneta clapetei se impinge la maxim), se formeaza in camera superioara un strat de jar prin arderea unor deseuri din lemn de dimensiuni mici. Dupa aceea se incarca cazanul cu lemne si se trece in regim de functionare. Pentru pornirea si realimentarea cazanului se vor citi cu atentie instructiunile de utilizare descrise in amanunt in acest manual.

Lemnul folosit trebuie sa fie suficient de uscat, toti parametrii nominali de functionare fiind obtinuti cu lemn de esenta tare, cu umiditatea de 18%. Orice procent de umiditate in plus duce la pierderi de randament, intrucat o parte din caldura obtinuta este utilizata pentru vaporizarea apei. Daca se observa fum in partea de jos a cazanului, este un semn ca arderea este defectuoasa. Tot gazul rezultat in urma procesului de ardere a lemnului este preluat prin duza din beton refractar, unde se amesteca cu aerul secundar pentru o obtine un amestec de ardere optim (ceea ce presupune arderea completa a gazului obtint din lemn, rezultand un randament optim al arderii si emisie de noxe cat mai mica). In principal oxidarea monoxidului de carbon (CO) si transformarea lui in bioxid de carbon (CO₂₎) are un efect important asupra poluarii mediului si a sigurantei utilizatorului. Acest lucru se intampla numai in cazul in care amestecul gaz de lemn/oxigen, format la nivelul duzei, este cel optim.

Valoare calorica - cca. 4,61 – 5,86 MJ/m³ (fata de propan/butan cca. 120 MJ/m³)

cca.     1100 – 1400 kcal/m³ (fata de propan/butan cca. 29000 kcal/m³)

Limitele domeniului de aprindere instantanee in amestec cu aerul : 4,5 – 35 %.

Densitate :   – 0,3506 kg/m³

Temperatura de aprindere :     – 560⁰C.

Descrierea procesului de gazeificare (distilare) a lemnului

Uscarea si gazeificarea lemnului se face in camera superioara. Lemnul se aprinde in camera superioara si gazul de lemn se formeaza atunci cand camera este etansa, adica clapeta de trecere catre cos este inchisa (tija clapetei este trasa la maxim), si aerul patrunde in camera numai la pornirea ventilatorului. Evacuarea direct din camera superioara spre cos este necesara numai pentru a porni procesul de ardere in cazan si pentru a forma stratul de jar incandescent.

In camera superioara se formeaza patru (4) zone de temperatura diferite :

Zona de uscare a lemnului – unde sunt eliminati vaporii de apa (H₂O) din lemn, vapori care contin, printre altele si gudron. De aceea procentul de umiditate a lemnului este foarte important.

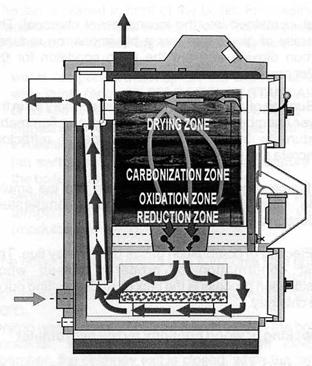

Figura nr. 4 – Zonele de ardere in cazanul « ORLAN »

Zona de carbonizare – este o zona in care se face distilarea lemnului, cand este emis gazul de lemn din lemnul uscat si apoi se creeaza carbunele de lemn.

Zona de oxidare – este zona de combustie, in care energia termica obtinuta prin ardere este transmisa atat zonei anterioare (de carbonizare) precum si zonei urmatoare (de dezoxidare). Pentru a obtine caldura necesara procesului de gazeificare si pentru a nu determina arderea lemnului in mod traditional, trebuie sa asiguram o cantitatea corecta de aer primar (o cantitate mai mica decat in cazul unei arderi necontrolate) in zona de oxidare, rezultatul fiind producerea urmatoarelor reactii chimice :

C + O₂ => CO₂ + caldura

2C + O₂ => 2CO

C + H₂O => CO + H₂

Bioxidul de carbon rezultat in procesul de ardere, ca gaz neinflamabil, este in acest caz nedorit, dar pana astazi nu se cunoaste nici o sursa mai ieftina de energie termica necesara pentru procesul de distilare a lemnului.

Zona de dezoxidare – reprezinta zona de carbune incandescent (stratul de jar) a carui temperatura este de cca. 700⁰.

Dezoxidarea bioxidului de carbon, la temperatura ridicata, are loc in aceasta zona, conform reactiei de mai jos :

CO₂ + C 2CO

Reactia de mai sus este una reversibila, unde temperatura este foarte importanta, conform principiului : temperatura mai mare, oxid de carbon mai inflamabil si invers. La temperaturi ridicate, oxigenul din aerul necesar arderii reactioneaza cu carbonul, continut in carbunele de lemn incandescent, rezultand caldura suplimentara si bioxid de carbon. Bioxidul de carbon trecand prin stratul de carbune se reduce la monoxid de carbon, scotand din jar carbonul. Marimea si temperatura stratului de jar incandescent are un mare impact asupra dezoxidarii bioxidului de carbon si este principala conditie pentru functionarea corecta a cazanului.

2. Amestecul inflamabil mentionat este transferat prin duza din beton refractar si se autoaprinde la 560⁰C in amestec cu aerul intodus prin orificiile laterale al duzei. Arderea gazului de lemn in amestec cu aerul secundar se face in camera inferioara la circa 1200⁰C.
3. Prin preluarea caldurii in schimbatorul termic la trecerea gazelor prin tevile de fum, rezulta o reducere a temperaturii gazelor arse sub 220⁰C, la iesirea din cazan.
4. Eliminarea gazelor de ardere se face prin cosul de evacuare a gazelor arse. Cea mai buna confirmare ca procesul de gazeificare s-a desfasurat cu randament optim si arderea a fost corecta, este aspectul fumului care iese pe cos.

Verificarea umiditatii lemnului cu umidometrul

Umidometrul WRD-100 este construit pentru a masura rezistenta specifica a lemnului care scade pe masura ce creste umiditatea lemnului.

Umidometrul este alimentat cu o baterie de 9 V si permite masurarea umiditatii oricarui tip de lemn. Acest lucru poate fi facut prin setari corespunzatoare ale temperaturii ambientale si ale tipului de lemn (indicat pe scala aparatului; daca tipul lemnului nu este indicat, atunci va trebui sa alegem densitatea lemnului, esenta lui ; etc.). Firma noastra va poate oferi (contra cost) umidometrul MICRO, la care temperatura masurata si tipul lemnului nu este indicat dar este intotdeauna prevazut cu un tabel de conversie pentru aceste date.

Putere calorifica

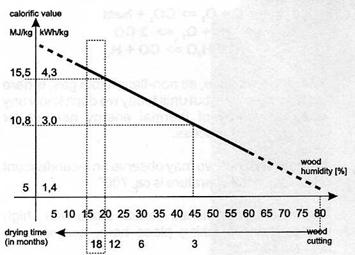

Figura nr. 5 – Efectul umiditatii

asupra puterii calorifice a lemnului.

	Uscarea lemnului

Alegerea puterii cazanului

Durata in luni

Alegerea puterii cazanului trebuie facuta in functie de necesarul termic al cladirii, calculat de un specialist in instalatii termice. Pentru a alege cazanul optim, valoarea puterii calculate va trebui marita cu 20%. Daca aceasta calculatie nu este facuta, putem alege cazanul folosind factorul termic in relatie cu volumul cladirii (m³). Valoarea factorului termic trebuie stabilita la 30 – 50 W / m³ in functie de izolatia termica a cladirii.

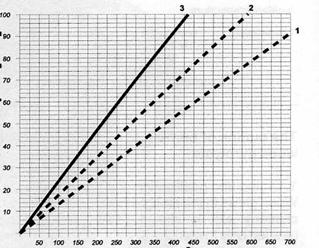

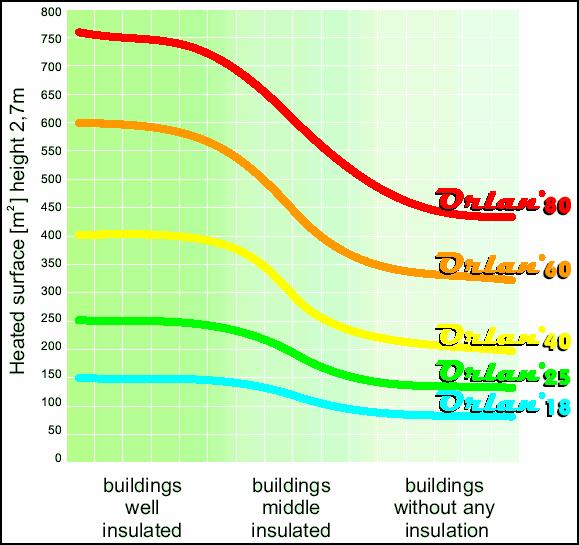

De asemenea poate fi folosita diagrama de mai jos (vezi Figura nr. 6).

Figura nr. 6 – Schema de selectare a

puterii cazanului.

Pentru cladiri bine izolate, inalte de 2,5 – 3 m

(q = 100 W/m² din suprafata de incalzit).

Pentru cladiri cu izolatie medie, inalte de 2,5 – 3 m

(q = 130 W/m² din suprafata de incalzit).

Pentru cladiri fara nici o izolatie, inalte de 2,5 – 3 m

(q = 180 W/m² din suprafata de incalzit).

SUPRAFATA DE INCALZIT

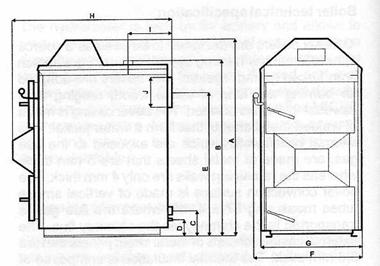

Figura nr. 7 – Sectiune cazan

ORLAN STANDARD, ORLAN PLUS

Canalul pentru evacuarea gazelor arse la cos.

Capacul de vizitare a tevilor de fum (schimbator de caldura).

Clapeta etansare focar superior/cos.

Iesire apa calda (tur).

Termostat.

Termostat de protectie.

Tablou AMC reglare cazan.

Usa camera de ardere superioara.

Maner usa inchidere / deschidere.

Camera de incarcare (gazeificare)

Clapeta reglare aer ventilator.                                                   19. Evacuare gaze ardere (la aprindere).

Ventilator.                       20. Evacuare gaze arse (de la focar inf.).

Carcasa ventilator.          21. Intrare apa calda (retur).

Duza din beton refractar.                                 22. Robinet de umplere/golire.

Eseu: Mijloace pentru reducerea reactiei indusului Eseu: Arctic K 346 B+ - caracteristici tehnice - functii si performante - dotare congelator

Clapeta reglare aer secundar.              23. Debit aer secundar (prin diuza de beton).

Camera de ardere inferioara.               24. Gratar racit cu apa.

Usa camera de ardere inferioara.                    25. manta cazan (izolatie).

Teavi de fum (schimbator caldura).     26. Cenusar.

PARAMETRII TEHNICO-CONSTRUCTIVI AI CAZANULUI

Cazanele ORLAN sunt construite spre a fi folosite ca sursa de caldura in instalatii de incalzire centrala, cu circulatie gravitationala (naturala) sau cu pompe (fortata). Cazanele sunt adaptate pentru arderea oricarui tip de deseu de lemn, de la rumegus la bucati mai mari de lemn. Peretii exteriori ai cazanului sunt din tabla de otel sudata care formeaza o manta pentru apa. Peretii interiori ai cazanului, care vin in contact cu gazele de ardere, sunt facuti din tabla de otel de 6 mm grosime, restul peretilor avand o grosime de 4 mm. Schimbatorul de caldura al cazanului este format din tevile de fum verticale Ø57 x 4 mm prin care gazele de ardere sunt evacuate spre cos printr-un racord. Izolatia termica este asigurata de un strat de 20 mm grosime de vata de sticla tip NOBASIL protejata la exterior cu panouri din tabla metalica cu o grosime de 0,8 mm..

Toate tuburile schimbatorului sunt din teava de otel. Racordul la cos este facut dintr-o teava de otel cu o grosime de 4 mm. Clapeta de separare a drumurilor de fum focar/cos este facuta dintr-o tabla de calitate superioara. Inchiderea corecta a clapetei cosului in regimul de functionare prin constitue unul din factorii esentiali ai bunei functionarii a cazanului.

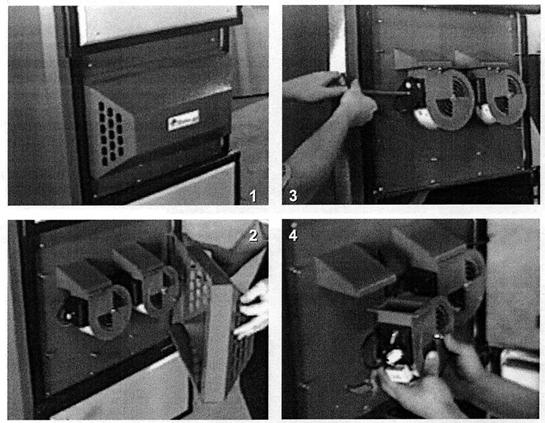

Ventilatorul este amplasat in partea frontala a cazanului. Carcasa ventilatorului este facuta din tabla de metal de 0,8 mm.

Panoul de comanda este amplasat in partea superioara a mantalei cazanului. Sistemul de comanda si control functioneaza astfel :

seteaza temperatura apei la iesirea din cazan intr-un domeniu de temperatura intre 50⁰ si 80⁰C (ORLAN STANDARD) sau intre 55⁰ si 85⁰C (ORLAN PLUS, ORLAN SUPER).

semnalizeaza cresterea/scaderea excesiva a temperaturii apei.

deconecteaza ventilatorul atunci cand temperatura apei din cazan atinge valoarea setata, determinata de un termostat de lucru;

reduce debitul de aer (prin modificarea turatiei ventilatorului) de ardere cand temperatura apei din cazan se apropie de valoarea setata (modulatie de putere).

Cazanul este de asemenea echipat cu un termostat de siguranta (senzor) necesar pentru situatia in care termostatul de lucru nu functioneaza corect, iar temperatura apei la iesirea din cazan atinge 90⁰C.

Uscarea, gazeificarea si aprinderea lemnului au loc in camera superioara a cazanului. Clapeta de evacuare camera superioara/cos este inchisa, in timp ce ventilatorul genereaza un debit de aer in camera superioara; toate componentele gazoase degajate in timpul procesului de distilare a lemnului trec in camera inferioara (de ardere) prin duza din placa de beton refractar care separa cele doua camere. Placa refractara se sprijina pe un gratar metalic, prin care circula agentul termic. O parte din debitul de aer al ventiulatorului este dirijat prin doua sau patru conducte (functie de puterea cazanului) practicate in placa refractara spre duza arzatorului, realizand amestecul proportional aer/gaz de lemn necesar arderii pe tot domeniul de modulatie a puterii. La arderea gazului de lemn, in focarul inferior se ating temperaturi de 1200⁰C.

Partea inferioara a camerei inferioare (focar) este din otel acoperit cu o piesa profilata din beton refractar care protejeaza peretele de otel de temperaturile ridicate si constituie amorsa pentru arderea noxelor din gazele de ardere . De asemenea, partea inferioara a camerei si partea interioara a usilor cazanului sunt acoperite cu beton refractar. Duza cazanului este facuta din beton refractar si se aseaza intr-un locas al placii refractare formand un corp comun. Duza se poate inlocui, putand fi comandata ca piesa de schimb.

Elementele mentionate mai sus pot functiona chiar si la 1600⁰C.

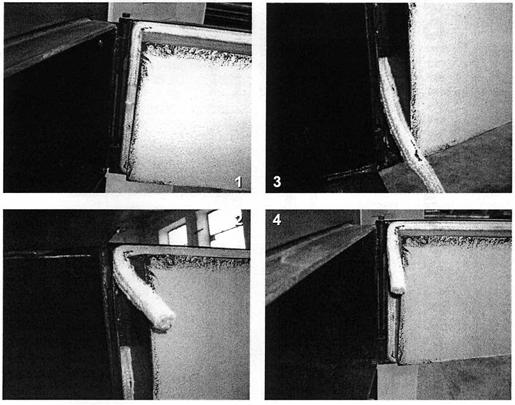

Usile cazanului sunt etansate cu un snur rezistent la caldura, snur din vata de sticla.

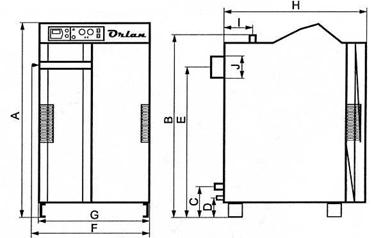

Figura nr. 8 – Cotele de gabarit ale cazanului ORLAN

Caracteristici tehnice

CONDITII DE MONTAJ

1. Cazanul trebuie sa fie conectat la un sistem de incalzire centrala al carui necesar de caldura este egal cu puterea cazanului.

2. In cazul in care cazanul este conectat la un sistem cu circulatie fortata (cu pompe), trebuie sa fie protejat impotriva cresterilor excesive de temperatura a agentului termic in cazul unor defectiuni aparute pe circuitul de agent termic (intrerupera curentului electric, blocarea pompei de circulatie, inchiderea accidentala a unui robinet etc.) prin asigurarea unui consumator minim. Pentru a asigura consumul minim in orice situatie, consumatorul trebuie sa poata prelua puterea minima teoretica a cazanului, in sistem de functionare cu circulatie gravitationala.

Consumatorul de caldura minim acceptat este dat in functie de marimea cazanului :

pentru ORLAN 18 kW Consumator cu putere minima de 4 kW ;

pentru ORLAN 25 kW Consumator cu putere minima de 5 kW ;

pentru ORLAN 40 kW Consumator cu putere minima de 8 kW ;

pentru ORLAN 60 kW Consumator cu putere minima de 15 kW ;

pentru ORLAN 80 kW Consumator cu putere minima de 25 kW ;

In figurile de mai jos este recomandat ca exemplu un boiler pentru apa calda menajera sau un acumulator de caldura, cu posibilitatea preluarii caldurii din cazan prin circulatie gravitationala.

Tronsonul de legatura cazan - cos trebuie sa aiba o lungime cat mai mica, de preferat printr-un racord cu sectiunea minima indicata mai jos (la pct. 4) dar respectand distantele minime de montaj indicate la punctul b « Cerinte pentru centrala termica ». Panta canalului de gaze arse catre cos trebuie sa fie ascendenta pe tot traseul dintre cazan si cos pentru a reduce caderea de presiune (min. 5⁰).

Cosul trebuie sa aiba sectiunea si inaltimea optime pentru asigurarea tirajului. Sectiunea minima recomandata a cosului este dupa cum urmeaza :

- ORLAN 18 kW – Ø 180 mm ;

- ORLAN 25, 40 kW – Ø 200 mm ;

- ORLAN 60, 80 kW – Ø 210 mm ;

Racordarea permanenta a cazanului la reteaua de alimentare cu apa nu este recomandata pentru a nu permite cresterea presiunii in cazan.

Instalarea cazanului va trebui sa fie efectuata numai de personal calificat.

Scheme de montaj, cu asigurarea consumului minim obligatoriu

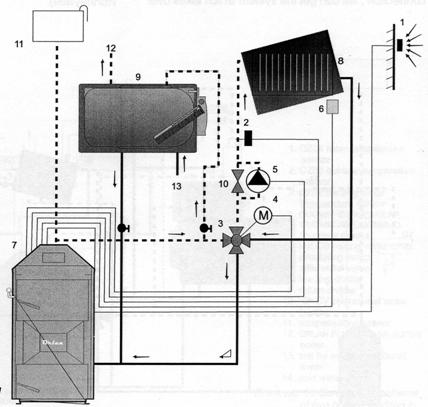

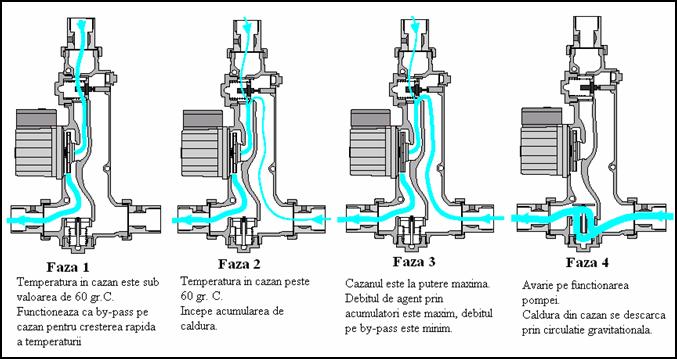

Figura nr. 9 – Sistemul de incalzire : Protectie cazan ORLAN cuventil diferential

senzor de temp. exterioara

termostat tur

vana de amestec cu patru cai DUOMIX AO (DUOMIX AP, DUOMIX C, DUOMIX Z)

motor actionare vana cu patru cai – MK

pompa de circulatie

termostat de camera

cazan

zona de incalzire

acumulator de caldura

robinet de by-pass

vas de expansiune deschis

iesire apa calda menajera

intrare apa rece

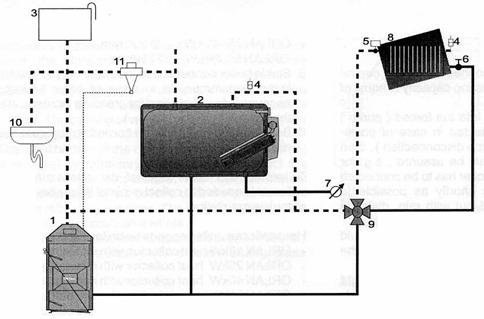

Figura nr. 10 – Sistemul de incalzire :Protectie cazan ORLAN cu supapa de evacuare.

cazan ORLAN

boiler pentru acumulare caldura.

vas de expansiune

ventil de aerisire

valva termostatica

supapa de retinere

manometru

radiator

vana de amestec cu patru cai.

evacuare la canal

robinet de siguranta termostatat TS 130.

Pentru a evita cresterea excesiva a temperaturii fara folosirea pompei de recirculare este indicata utilizarea unui boiler pentru acumularea caldurii cazanul. Cu aceasta schema cu circulatie gravitationala, putem prelua puterea minima a cazanului in cazul alimentarii deficitare cu curent electric.

Pentru a evita cresterea excesiva a temperaturii, putem folosi vana de amestec cu patru cai. (De exemplu, TM 200 Honneywell)

Figura nr. 11 Sistemul de incalzire :Protectie cazan cu boiler pentru acumulare de caldura si limitarea temperaturii de preparare acm

cazanul ORLAN

boiler pentru acumulare caldura.

vas de expansiune

ventil de aerisire

robinet termostatat pt. calorifer

robinet de retur

manometru

radiator

vana de amestec cu patru cai.

chiuveta

robinet de siguranta termostatat TS 130.

robinet termostatat de amestec

pompa de recirculare ACM

regulatorul termostatic al pompei

baterie.

Figura nr. 12 – Sistemul de incalzire :Protectia cazanului cu serpentina conectata la reteaua de apa rece

1. ORLAN SUPER,
2. vas de expansiune,
3. radiator,
4. robinet de de siguranta termostatat TS 130 montat pe sistemul de racire al cazanului (alimentat de la retea),
5. vana de amestec cu patru cai.

Figura nr. 13 – Schema de conectare a doua cazane in cascada

termostat de camera CZ04

termostat de exterior CZ03

senzor de temperatura tur cazan CZ02

vana de amestec cu patru cai

motor actionare vana cu patru cai

pompa de circulatie

robinet (vana) diferential

colector tur

colector retur

boiler pentru acumulare caldura

vas de expansiune

cazan ORLAN PLUS, ORLAN SUPER

tur apa calda menajera

tur apa rece de la retea

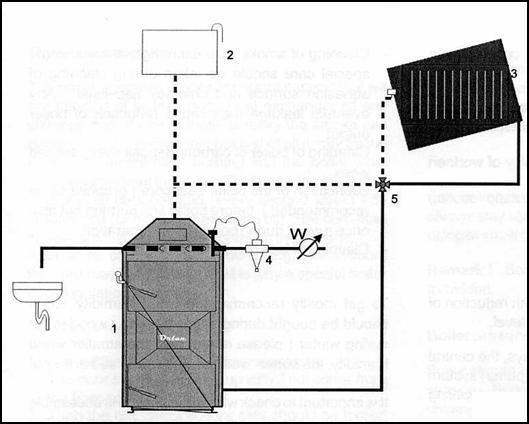

Exista si alte solutii de incalzire cu circulatie gravitationala (naturala) :

1. o zona de incalzire cu caracteristicile de putere echivalente, cu circulatie  gravitationala, conectata inaintea vanei de amestec ;
2. rezervor de acumulare apa calda cu posibilitatea de circulatie  gravitationala ;
3. vas de expansiune cu vana de racire termostatica cu temperatura de deschidere la 95⁰C ;

pentru cazan de 18, 25 kW – 100 L ;

pentru cazan de 40 kW – 150 L ;

pentru cazan de 60 kW – 200 L ;

pentru cazan de 80 kW – 250 L ;

4. functionarea instalatiei cu circulatie gravitationala cu reducerea debitului cu vana de amestec pana la nivelul 20%.

Pe langa modalitatile de protectie mentionate mai sus, instalatia de incalzire centrala care are un sistem de circulatie fortata (cu pompa) va trebui sa fie echipata cu un ventil diferential care sa permita si functionarea cu circulatie gravitationala a intregului sistem de incalzire centrala.

Punerea in functiune a cazanului

Ordinea operatiilor la pornirea cazanelor ORLAN

deschideti cele doua usi ale cazanului (in continuare vor fi denumite ucS = usa camerei superioare si ucJ = usa camerei inferioare). Tija clapetei de cos se impinge la capat (se deschide calea de tiraj la cos direct din camera superioara).

Comutatorul I / O al regulatorului trebuie sa fie pe pozitia O (oprit). Inainte de inceperea operatiilor de pornire asigurati-va ca alimentarea electrica a cazanului este corecta (cablul de alimentare este in priza si exista tensiune pe reteaua electrica.

Asigurati-va ca presiunea apei in instalatie este normala.

asezati in camera superioara aschii de lemn uscat si hartie si dati-le foc.

inchideti ucS. Tirajul se va forma prin ucJ, camera inferioara, duza arzatorului , camera superioara, clapeta cos.

asteptati cateva minute. Inchideti ucJ, deschideti ucS si adaugati o cantitate de lemne (de preferat de dimensiuni mai mici) in camera superioara. Apreciati cantitatea de lemne astfel incat, dupa arderea lor, in jurul duzei arzatorului, sa se formeze un strat de jar de 10 . 15 cm.

Daca, la deschiderea ucS, constatati ca lemnele nu s-au aprins, repetati punctele 2 si 3.

inchideti ucS si deschideti ucJ. Se va reface astfel, calea de tiraj de la punctul 3. Asteptati cateva minute (timpul necesar formarii jarului pe arzator).

inchideti ucJ si deschideti ucS. Asigurati-va ca s-a format stratul de jar suficient pentru mentinerea ulterioara a focului. Daca nu, inchideti ucS, deschideti ucJ si mai asteptati cateva minute dupa care reveniti la punctul 6.

umpleti camera superioara cu lemne, conform recomandarilor privind dimensiunile si calitatea lemnului. Asezati lemnele cu cat mai putine spatii libere intre ele. Evitati loviturile in peretii cazanului.

Atentie!!! La terminarea operatiei de incarcare asigurati-va ca inchiderea clapetei de cos nu este impiedicata de lemnele introduse. Trageti de cateva ori, rapid, tija clapetei pana la capat si asigurati-va ca inchiderea este etansa. Tija ramane in continuare impinsa la capat.

deschideti ucJ. Usa camerei superioare poate sa ramana, pentru cateva minute, usor intredeschisa pentru a urmari evolutia focului. In mod normal, dupa cateva minute, trebuie sa se vada aparitia flacarii in zona duzei focarului.

inchideti ucS, inchideti ucJ si trageti tija clapetei de cos la maxim, cu fermitate.

treceti comutatorul pornit / oprit al regulatorului pe pozitia I (pornit).

Realimentarea cazanului ORLAN

A. Realimentarea in cazul in care LED-ul „indicator lipsa combustibil” este aprins.

(nu mai exista jar in cazan)

1. Se roteste butonul termostatului de lucru (nr. 6 din figura panoului regulatorului) maxim spre stanga (sens invers acelor de ceasornic) sau se trece comutatorul I/O pe pozitia O (oprit).

2. Se deschide ucS.

- daca in camera superioara nu mai exista jar, se parcurg toti pasii din lista de pornire (incepand cu pasul 1).

- daca in camera de sus mai exista jar suficient (un strat de 10 . 15 cm), se impinge clapeta de cos la maxim si se executa pasii din lista de pornire, incepand cu pasul 7.

B. Realimentarea in cazul in care LED-ul „indicator lipsa combustibil” este stins (procesul de ardere se desfasoara normal).

1. . Se roteste butonul termostatului de lucru (nr. 6 din figura panoului regulatorului) maxim spre stanga (sens invers acelor de ceasornic). In aceasta situatie ventilatorul se opreste si procesul de ardere este intrerupt. Oprirea din butonul de P/O ar opri si pompa de circulatie si, pe timpul operatiei de reincarcare temperatura pe cazan ar putea sa creasca foarte mult.

Se asteapta circa 10 minute pentru arderea totala a gazelor din focar.

2. Se deschide clapeta de cos prin impingere la limita maxima. Dupa 2 minute se deschide ucJ.

3. Se deschide incet ucS si se inchide ucJ.

4. se reincarca cazanul cu lemne, se deschide ucJ si se asteapta 2..3 minute pentru reaprinderea lemnelor.

5. se inchide ucS si apoi ucJ.

6. se trage clapeta de cos la maxim.

7. se regleaza din termostatul de lucru temperatura dorita (se readuce pe pozitia initiala).

Atentie!!! Inchiderea / deschiderea usilor trebuie efectuata lent si numai in ordinea indicata. In caz contrar, prin modificarea brusca a amestecului aer / gaz, in cele doua camere se pot produce mici explozii. La deschiderea unei usi nu trebuie sa stati cu fata foarte aproape de usa si, pe cat posibil, corpul sa nu fie in raza de deschidere a usii.

Utilizarea cazanului, cantitatea si calitatea combustibilului

Activitatile de exploatare si intretinere a cazanului cuprind urmatoarele operatii :

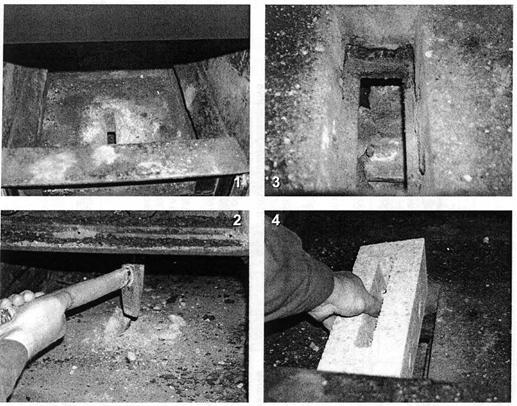

Indepartarea cenusii din camera inferioara a cazanului aproximativ de doua ori pe saptamana ;

Curatarea tevilor de fum din drumul doi de gaze arse de doua ori pe saptamana ; trebuie acordata o atentie deosebita in timpul curatarii suprafetei de etansare a clapetei dintre focar si cos. Orice eventuala scurgere de gaze din focar spre cos pe acest traseu duce la diminuarea puterii cazanului ;

Curatarea cazanului de depuneri de negru de fum o data la doua saptamani ;

Ungerea snurului de etansare termorezistent folosit la usile cazanului (este recomandabil uleiul de grafit)  inaintea primei porniri dar si o data pe saptamana in timpul functionarii normale a cazanului.

Curatarea rotorului ventilatorului o data pe luna.

Pentru a obtine umiditatea optima a lemnului, acesta va trebui :

taiat in timpul iernii ;

cumparat primavara si uscat natural vara (retineti regula : cu cat umiditatea lemnului este mai mica, cu atat valoarea calorica a lemnului este mai buna – vezi figura nr. 5)

Este important ce tip de lemn este utilizat : conifere sau foioase (sunt recomandate foioasele). Aceasta informatie permite estimarea catitatii de lemn necesar pe perioada de incalzire.

Iata un exemplu :

In cazul foioaselor, cantitatea necesara de lemne se obtine impartind la 10 suprafata cladirii (exprimata in m²) care urmeaza sa fie incalzita (de exemplu : 150 m² / 10 = 15 m steri).

Reglarea cazanului si eliminarea defectiunilor

Una dintre cele mai importante operatii de reglare care se face in timpul punerii in functiune a cazanului este reglarea aerului secundar la duza de ardere (de fapt reglarea amestecului aer/gaz de lemn). Suruburile de reglaj sunt fixate din fabricatie, pentru lemn cu o umiditate de 20 %, dar daca se observa vreo neregularitate a flacarii in camera inferioara, atunci suruburile de reglare trebuie fixate prin tatonari intr-o noua pozitie. In acest caz, trebuie sa slabim piulita de pe surubul de reglare, apoi sa strangem surubul pana la cap de cursa si sa-l desurubam circa trei rotatii complete. Flacara ar trebui sa fie de culoare portocaliu/violet ; daca flacara este albastra, este evident ca in amestec este prea mult aer (atunci surubul trebuie infiletat usor) ; daca flacara este galbena, este prea putin aer in amestec (surubul trebuie sa fie desfiletat usor).

Daca am obtinut o flacara corecta, surubul trebuie blocat cu contrapiulita. Va trebui sa reglam identic ambele suruburi.

Etanseitatea

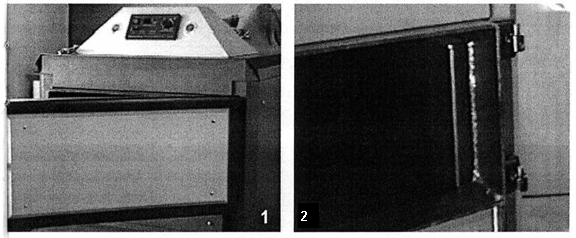

Etanseitatea cazanului este foarte importanta, in special usile cazanului, capacul din dreptul schimbatorului de caldura si clapeta dintre focar si cos. Daca una dintre acestea are pierderi, fumul poate iesi din cazan, dar inainte de toate poate fi motivul unei arderi necontrolate in interiorul cazanului, ceea ce duce la supraincalzire. De aceea lubrefierea snurului termorezistent de etansare a cazanului cu ulei de grafit (sau orice alt ulei de masina) trebuie facuta o data la doua saptamani. Snurul termorezistent de etansare a cazanului este astfel mai flexibil si mai aderent la suprafata.

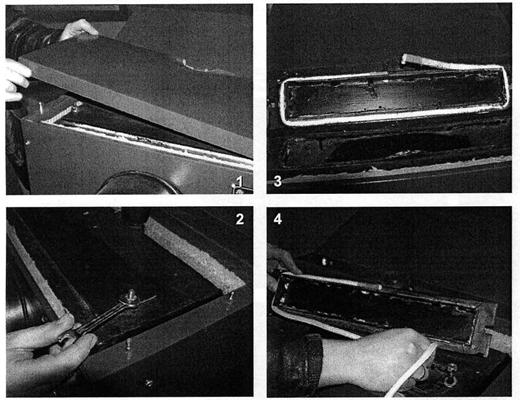

Dupa un timp de funtionare a cazanului (de exemplu, un sezon), snurul poate fi prea presat. Din acest motiv este prevazuta o reglare speciala a usii cazanului.

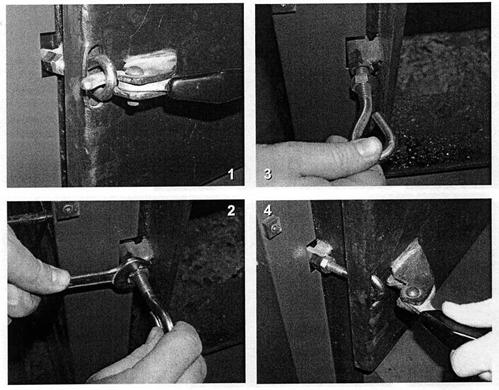

Reglarea balamalei usii :

1. Scoateti piulitele cand usa este inchisa.
2. Usa trebuie agatata si ridicata cu 2 piulite – fluture prinse pe un cadru.
3. Apoi piulita de pe usa trebuie scoasa.

Amintiti-va sa curatati clapeta dintre focar si cos. Toate elementele cu filet trebuie sa fie lubrifiate inaintea fiecarei slabiri a suruburilor. De asemenea trebuie lubrifiate periodic si balamalele.

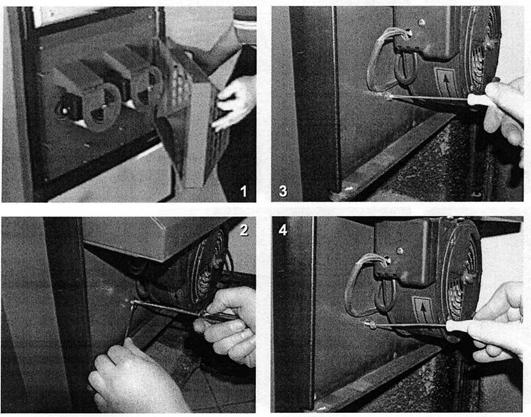

Ventilatorul

Ventilatorul este o parte foarte importanta a cazanului. Paletele acestuia trebuie sa fie intotdeauna curate. Ventilatorul trebuie sa fie curatat periodic folosind o periuta din par moale de cal.

Atentie ! Functionarea cazanului cu usa inferioara deschisa este interzisa.

Conservarea cazanului

Cazanul trebuie sa fie conservat perfect pe perioada in care nu este folosit. Camera interioara a cazanului, tevile de fum (schimbatorul de caldura) si clapeta dintre focar si cos vor trebui sa fie curatate cu atentie. Dupa curatare, cazanul va trebui sa ramana deschis pentru o mai buna aerisire.

1. ORLAN STANDARD – regulatorul RK 2001 R4E

Figura nr. 14 – Regulatorul RK 2001 R4E

Caracteristici regulator

Regulatorul electronic este destinat pentru controlul temperaturii apei din cazan si al functionarii elementelor de executie (pompa de circulatie si ventilator).

Regulatorul masoara temperatura apei, pe care o afiseaza apoi pe ecran si de asemenea actioneaza asupra pompei de circulatie si a turatiei ventilatorului in functie de evolutia parametrilor.

Regulatorul este echipat si cu un termostat de camera (sonda de temperatura) pentru a asigura mentinerea si reglarea cu precizie a temperaturii in spatiul de incalzit al camerei.

Setarea regulatorului

Inainte de a conecta regulatorul la reteaua de curent electric (230 V / 50 Hz) trebuie sa stabiliti daca regulatorul va lucra cu pompa de circulatie sau nu.

Daca optati pentru functionarea cu pompa, inainte de montarea regulatorului in tabloul de comanda al cazanului, se va conecta pompa in mod corespunzator, la regleta din spatele regulatorului, clemele « POMPA INCALZIRE CENTRALA ».

Inainte de a introduce regulatorul in locasul prevazut pentru el trebuie sa ne asiguram ca senzorul de masurare a temperaturi apei din cazan nu a iesit din locasul de masurare.

Atentie ! Inainte de montarea regulatorului se va verifica daca priza de impamantare a fost corect efectuata.

Atentie ! La un regulator pot fi conectate un ventilator si o pompa de max. 250 W fiecare.

Figura nr. 15 – Regulatorul RK 2001 R4E (vedere din fata)

1. Intrerupator general
2. Indicator temperatura cazan
3. Indicator mod aprindere cazan
4. Indicator supraincalzire cazan
5. Led termostat camera
6. Selector termostat cazan
7. Led pompa circulatie
8. Led lipsa combustibil
9. Selector termostat camera

Date tehnice regulator

Alimentare       230V +/- 10 %

Putere utila      < 4 VA

Domeniu masurare temperatura      0-99 +/- 1⁰C

Indicator masurare temperatura      KTY 81-210

Domeniu reglare temperatura                      65 – 80⁰C

Putere maxima absorbita                  1 A / 220 V

Conexiunile regulatorului

Borna de conexiune la reteaua de alimentare cu energie electrica precum si borna pentru dispozitivul de siguranta se afla in partea posterioara a regulatorului. Pe aceeasi parte se afla si borna termostatului de camera si butoanele de reglare manuala.

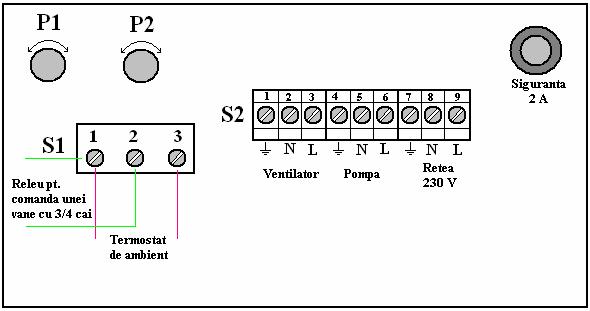

Panoul regulatorului – vedere din spate

P1 - buton pentru reglarea turatiei ventilatorului in faza de pornire (cand apa din cazan este inca rece).

P2 - buton pentru reglarea frecventei de pornire a ventilatorului in cazul in care temperatura apei a depasit valoarea setata.

Operatia este necesara pentru a fi eliminate periodic, gazele acumulate in focar, in cazul in care, desi exista lemne in cazan, ventilatorul s-a oprit datorita atingerii limitei de temperatura.

S1 - regleta de conexiuni pentru intrari :

- pe conectorii 1 si 3 se leaga temostatul (sonda) de ambient. In cazul in care nu exista termostat de ambient, bornele se scurtcircuiteaza.

- pe conectorii 1 si 2 se leaga comanda unei vane cu doua, trei cai. Daca servomotorul vanei accepta comanda ON/OFF, se leaga direct comanda vanei, daca nu pe aceste borne se leaga bobina unui releu cu contacte ON/OFF.

S2 - regleta pentru iesiri. Contactele de comanda suporta puteri maxime de 250 W (1,5 A, 220 V).

Pentru puteri mai mari ale elementelor conectate se vor folosi relee intermediare.

Descrierea functionarii regulatorului

Regulatorul poate actiona asupra turatiei si a pompei de circulatie pentru ca temperatura apei din cazan sa ajunga cat mai rapid la valoarea setata pe potentiometrul de pe panoul frontal (poz. 6 din fig. Nr. 15).

Dupa alimentarea la retea (butonul pornit / oprit pe pozitia I) si daca cazanul nu este in supratemperatura (LED-ul 4 din fig. 15 - aprins), regulatorul comanda inceperea procesului de ardere in cazan, acest lucru fiind semnalizat prin aprinderea LED-ului verde de pe afisaj (poz. 3 din fig.15). Procesul de ardere se opreste atunci cand temperatura din cazan atinge valoarea setata, iar LED-ul verde se stinge.

Daca, dupa punerea sub tensiune, temperatura nu atinge valoarea de 65⁰C timp de 2 ore de functionare a cazanului, regulatorul opreste ventilatorul si indica « lipsa de combustibil » prin aprinderea LED-ului 8 din fig. 15 (arderea nu se desfasoara corect sau cantitatea de lemne nu este suficienta).

In timpul functionarii, regulatorul indica temperatura apei din cazan si controleaza viteza ventilatorului dupa cum urmeaza:

dupa pornire, atat timp cat temperatura apei din cazan ramane sub 60⁰C, ventilatorul functioneaza la turatia setata prin butonul P1 de pe spatele regulatorului. Daca temperatura creste peste 60⁰C ventilatorul functioneaza cu 100 % din turatia sa maxima sau in modulatie, astfel:

- daca temperatura din cazan este mai mica decat cea setata cu mai mult de 10⁰C, atunci ventilatorul lucreaza cu 100 % din turatia maxima.

- daca temperatura din cazan este mai mica decat cea setata, cu o valoare intre 0s ÷ 10⁰C atunci regulatorul reduce viteza ventilatorului invers proportional cu aceasta diferenta dar nu mai putin de 40 % din turatia sa maxima (modulatie de putere).

daca temperatura din cazan este mai mare sau egala cu cea setata, atunci ventilatorul se opreste.

ventilatorul se va pune din nou in functiune cand temperatura din cazan coboara sub temperatura setata, cu 5⁰C.

pentru a evita acumularea de gaze arse in cazul in care cazanul nu functioneaza (nu exista cerere de caldura), regulatorul comanda pornirea ventilatorului la fiecare 1÷9 minute, eliminand gazele arse timp de 5 secunde. Timpul de functionare a ventilatorului poate fi setat prin reglajul potentiometrului P2 din spatele panoului, valoarea aleasa putand fi vizualizata (afisaj P1..P9, P-) pe ecranul regulatorului ; alegand P- functia este anulata.

Functionarea pompei de circulatie are loc dupa urmatorul protocol :

in faza de pornire, in timpul incalzirii cazanului, pompa nu functioneaza pana cand temperatura apei ajunge la 65⁰C;

daca temperatura din cazan depaseste valoarea de 65⁰C, pompa incepe sa functioneze. Cand temperatura apei din cazan scade sub 60⁰C, pentru a evita racirea excesiva, formarea condensului si, implicit depunerea gudronului pe partile metalice a cazanului, pompa se opreste ;

Lipsa combustibilului

Daca temperatura din cazan scade sub 65⁰C si aceasta situatie persista 30 min., atunci regulatorul opreste ventilatorul si aprinde indicatorul « lipsa combustibil ». Acest lucru inseamna ca lemnele din focar s-au consumat si cazanul trebuie realimentat.

Pentru reincarcarea cazanului cu lemne trebuie sa respectati pasii indicati in paragraful ‘Realimentarea cu lemna a cazanului’.

Supraincalzirea cazanului

Daca temperatura apei din cazan depaseste 85⁰C, regulatorul opreste functionarea ventilatorului si aprinde indicatorul de supraincalzire. In aceasta situatie trebuie sa efectuati urmatoarele operatii :

asteptati pana cand temperatura apei din cazan scade;

eliminati cauza supraincalzirii cazanului (de exemplu lipsa apei);

asteptati pana cand indicatorul supraincalzire cazan incepe sa clipeasca ;

rotiti selectorul termostatului pentru temperatura apei din cazan spre stanga.

Atentie! Umplerea cu apa trebuie facuta doar daca temperatura apei din cazan ajunge sub 40⁰C.

Atentie ! Daca temperatura apei din cazan ajunge sub 60⁰C inaintea stingerii indicatorului de supraincalzire, regulatorul comanda arderea in cazan.

Atentie ! Regulatorul este echipat in interior cu un termostat de protectie suplimentar care previne depasirea temperaturii de siguranta a cazanului. Cand temperatura apei in cazan

creste cu peste 10⁰C fata de cea setata – regulatorul deconecteaza in mod automat ventilatorul.

Montarea termostatului de camera

Regulatorul RK 2001E permite montarea unei sonde rezistive de temperatura pentru ambient (livrata intotdeauna impreuna cu cazanul). Sonda citeste valoarea temperaturii in interiorul cladirii (se va monta intr-o incapere reprezentativa pentru aprecierea corecta a temperaturii medii a cladirii) si prin comparare cu valoarea setata de utilizator pe butonul temperaturii de ambient (poz. 9 din fig. 15), regulatorul va opri / porni pompa de circulatie si ventilatorul astfel incat cele doua valori sa fie egale. Atingerea temperaturii setate, in ambient, este indicata prin LED-ul nr. 5 din fig. 15. Functionarea / oprirea pompei de circulatie este semnalizata prin LED-ul nr. 7 din aceiasi figura.

Atentie! Pe bornele de conectare ale sondei de temperatura poate fi conectat si un termostat clasic cu comanda prin contact fara tensiune.

Atentie ! Daca nu se monteaza nici sonda si nici termostat cele doua borne trebuiesc scurtcircuitate cu o punte direct pe bornele regulatorului.

Defectiuni

Daca se constata o defectiune, ventilatorul si pompa de circulatie sunt in mod automat scoase din functiune ; informatia corespunzatoare este afisata pe ecranul regulatorului.

In cazul defectarii regulatorului dumneavoastra, va rugam sa-l scoateti din functiune si sa contactati societatea de service.

Caracteristici functionare ventilator

Ventilatorul isi adapteaza capacitatea la temperatura apei din cazan. Cu 10⁰C pana la temperatura setata, ventilatorul functioneaza im mod modular, scazand viteza de rotatie pe masura ce temperatura creste.

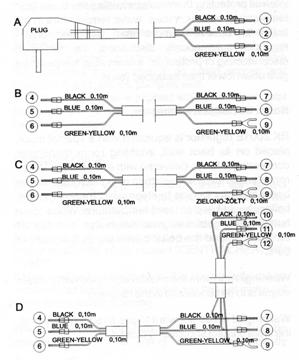

Figura nr. 16 – Cabluri electrice

A.     Cablu alimentare ORLAN 18, 25, 40, 60, 80; lungime 3 m;

B.     Conductor pentru ventilator ORLAN 18, 25 ; lungime 1,80 m ;

C.     Conductor pentru ventilator ORLAN 40 ; lungime 2,30 m ;

D.     Conductor pentru ventilator ORLAN 80 ; lungime 2,50÷0,70 m ;

3.INLOCUIRE PARTI CAZAN

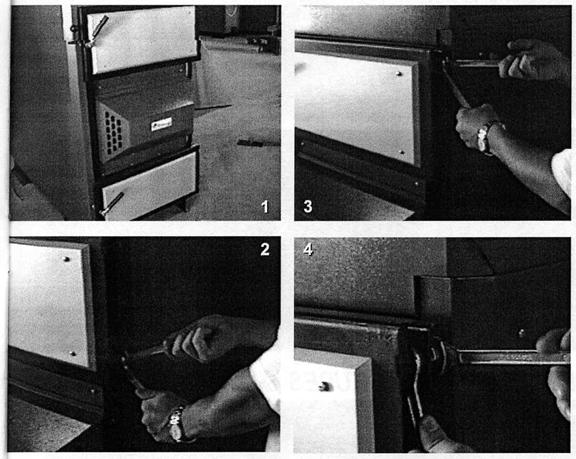

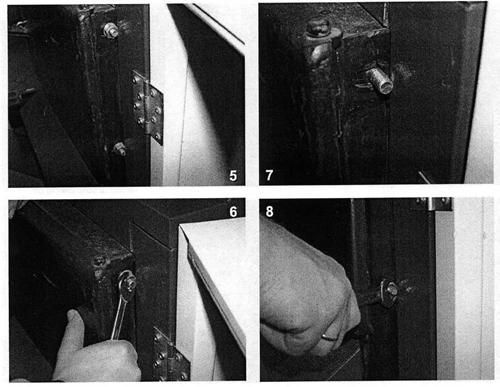

REGLARE USA CAZAN

Foto 1. Prezentarea usilor cazanului

Foto 2. Reglarea balamalei inferioare.

Foto 3. Reglarea balamalei superioare.

Foto 4. Slabirea piulitelor.

DEMONTARE USA CAZAN

Foto 1. Usa deschisa

Foto 2. Usa demontata

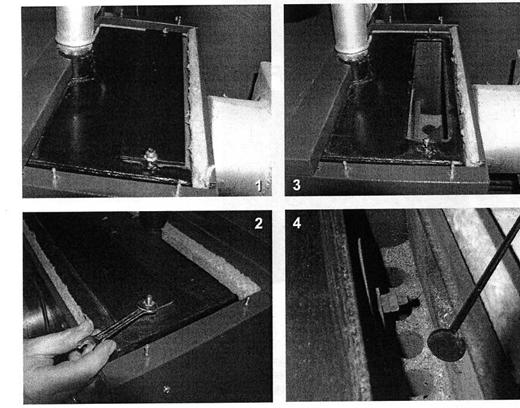

INLOCUIREA SNURULUI DIN FIBRA CERAMICA DE LA SCHIMBATOR

Foto 1. Demontarea panoului care acopera schimbatorul

Foto 2. Scoaterea capacului schimbatorului.

Foto 3. Indepartarea snurului din fibra ceramica de la capacul schimbatorului.

Foto 4. Montarea unui snur din fibra ceramica nou

CURATAREA TEVILOR DE FUM (ORLAN STANDARD si ORLAN PLUS)

Foto 1. Demontarea panoului care acopera schimbatorul

Foto 2. Scoaterea capacului schimbatorului.

Foto 3. Prezentare cazan cu capac deschis

Foto 4. Curatarea tevilor de fum cu discul de curatare.

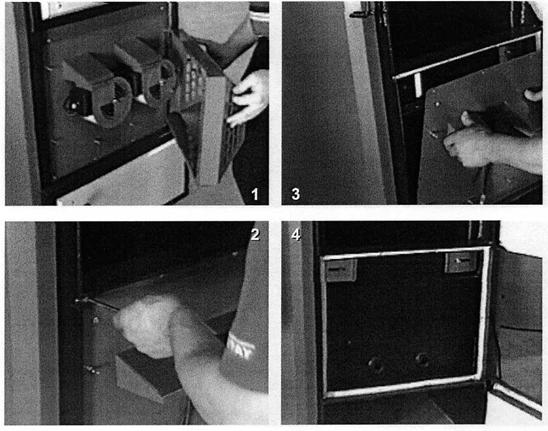

REGLAREA AERULUI SECUNDAR

Foto 1. Demontarea carcasei ventilatorului.

Foto 2. Slabirea suruburilor placutelor de reglare.

Foto 3. Placutele de reglajse duc la capat de cursa prin insurubare pana la maxim (pozitie corespunzatoare aerului secundar minim).

Foto 4. Reglarea aerului secundar prin desurubare : initial trei rotatii complete inapoi, apoi se regleaza in functie de culoarea flacarii.

Atentie ! Dupa terminarea reglarii, contrapiulita trebuie stransa cat de mult posibil.

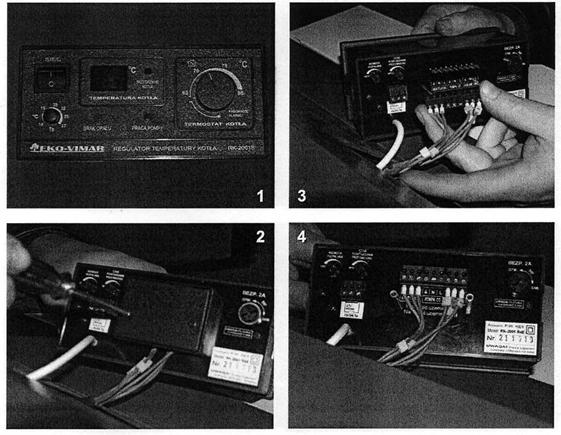

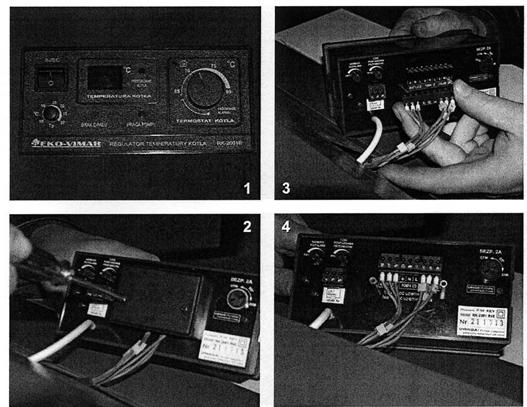

INLOCUIREA REGULATORULUI RK 2001 R4E

Foto 1. Se scoate regulatorul de pe carcasa cazanului.

Atentie ! Regulatorul este montat prin impingere.

Foto 2. Demontarea capacului de la cablurile electrice.

Foto 3. Conectarea regletei de borne.

Foto 4. Scoaterea regletei cu borne.

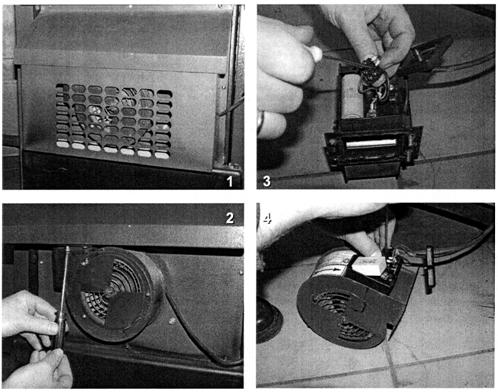

INLOCUIREA VENTILATORULUI WBS

Foto 1. Demontarea carcasei.

Foto 2. Slabirea suruburilor.

Foto 3. Deconectarea cablurilor electrice.

Foto 4. Montarea unui nou ventilator.

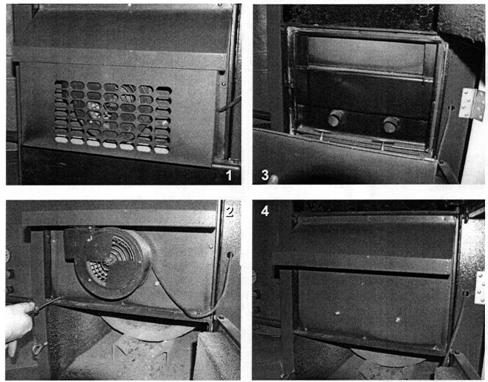

DEMONTAREA PLACII-SUPORT PENTRU VENTILATOR

Foto 1. Demontarea carcasei.

Foto 2. Slabirea suruburilor.

Foto 3. Cazanul cu placa-suport deschisa. Canalele pentru aer primar si secundar sunt deschise.

Foto 4. Placa-suport fara ventilator.

INLOCUIREA DUZEI

Foto 1. Examinarea duzei in camera superioara a cazanului

Foto 2. Indepartarea duzei vechi.

Foto 3. Curatarea locasului duzei

Atentie ! Daca noua duza nu se potriveste in locas, atunci aceasta trebuie rectificata

INLOCUIREA SNURULUI DIN FIBRA CERAMICA DE LA USA

Foto 1 Identificarea imbinarii snurului din fibra ceramica.

Foto 2. Indepartarea snurului din fibra ceramica uzat.

Foto 3. Montarea unui snur din fibra ceramica nou.

Foto 4. Imbinarea capetelor de snur din fibra ceramica.
