Ridicarea caracteristicii statice a diodei electroluminiscente

Competenta: Identifica componentele electronice analogice

Verifica functionalitatea componentelor electronice analogice

Obiectivul/obiective vizate:

Dupa parcurgerea acestei activitati vei fi capabil sa:

colectezi datele numerice corespunzatoare activitatii planificate;

selectezi datele obtinute din masuratori sau alte surse;

inregistrezi datele;

ridici caracteristica statica a diodei electroluminiscente;

formulezi concluzii pe baza unei analize critice.

Durata: 50 min.

Tipul activitatii: experimentul

Sugestii: elevii se pot organiza in grupe de 3 – 4 elevi

Sarcina de lucru:

Reprezentati grafic caracteristica statica a diodei electroluminiscente.

Mod de lucru:

Realizati montajul din Fig. 1.

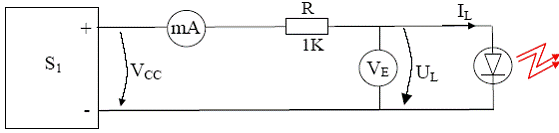

Fig. 1. Montaj pentru ridicarea caracteristicii statice a diodei electroluminiscente

Pentru diferite valori ale  curentului prin LED, I_L, masurati tensiunea la bornele sale, U_L;

Completati Tab.1;

Tab. 1. Datele experimentale pentru ridicarea caracteristicii statice a diodei electroluminiscente

Trasati caracteristica statica a diodei electroluminiscente.

Daca ati realizat cerinta, treceti la activitatea urmatoare, in caz contrar consultati fisa de documentare 5.1 si refaceti activitatea.
