Relee si declansatoare termice

Relee si declansatoare termice

1. Constructie si caracteristici

Releele si declansatoarele termice sunt construite pe baza unor lamele bimetalice (doua lamele metalice, cu coeficienti de dilatare termica diferiti, laminate impreuna) incalzite de curentul din circuitul protejat:

- fie direct, prin inseriere in circuit;

- fie indirect, printr-o infasurare de incalzire dispusa in jurul lamelei,

- fie mixt (direct si indirect).

In cazul curentilor mari, se foloseste un transformator de curent.

Releele termice de protectie care functioneaza in curent alternativ sunt in general tripolare; trei lamele bimetalice sunt continute intr-o carcasa comuna. Releele sunt de regula compensate (fiind insensibile la variatia temperaturii ambiante) si prevazute cu un dispozitiv sensibil la intreruperea unei faze (functionarea in monofazat). Revenirea in starea initiala dupa functionare (rearmarea) se poate face manual sau automat.

Releele termice sunt asociate cu contactoare, avand un contact de deschidere (normal inchis) inseriat in circuitul bobinei de actionare a contactorului.

Declansatoarele termice sunt in executie unipolara, fiind inglobate in intreruptoare, putand provoca deschidere aparatului prin dezavorarea mecanismului de mentinere in pozitia inchis.

Curentul nominal (de serviciu) I_n este curentul nominal al lamelei bimetalice. Gama de curenti nominali cuprinde un numar de valori discrete (tab. 1).

Curentul nominal al unui bloc de relee termice (realizat ca element independent) se constituie intr-o scara de valori discrete, cu mai putine trepte decat I_n, intr-un bloc putand fi montate lamele avand curenti de serviciu intr-o anumita gama (tab. 1).

Tabelul 1 Trepte de curent pentru relee termice (exemple)

Pentru a putea acoperi toate valorile curentului din circuitul supravegheat, releul/declansatorul poate fi reglat, intr-o plaja stabilita, modificand, cu ajutorul unui surub, cursa unghiulara pe care trebuie s-o efectueze extremitatea lamelei pentru a elibera dispozitivul care mentine releul/declansatorul armat.

Plajele de reglaj corespunzatoare diverselor valori ale curentului de serviciu sunt alese astfel incat sa se suprapuna partial, dand posibilitatea alegerii unui dispozitiv de protectie pentru orice valoare a curentului din circuitul protejat.

Curentul de reglaj I_r poate fi situat in una din plajele:

Caracteristica (de declansare) timp-curent este o caracteristica descendenta, invers dependenta de curent (fig. 1, 2), indicata frecvent pentru functionarea pornind din stare rece (fara trecerea prealabila a unui curent); declansarea se produce dupa un timp cu atat mai scurt cu cat suprasarcina este mai mare. Declansarea are loc dupa depasirea unui prag cuprins intre 105 si 120% din valoarea curentului de reglaj. Timpii de declansare in cazul cand suprasarcina intervine dupa o incalzire prealabila se reduc aproximativ la jumatate.

Protectia la suprasarcina in circuitele motoarelor trebuie realizata tinand seama si de particularitatile pornirii. Supracurentul de pornire nu trebuie interpretat drept curent de defect. De asemenea, aparatele de protectie trebuie nu trebuie sa actioneze pe durata pornirii in diferite conditii (de exemplu, pornire in gol, porniri in sarcina la antrenarea unor masini cu inertie mare. Pentru a putea fi adaptate le caracteristicile motoarelor, au fost stabilite clase de declansare (fig. 1, tab. 2).

Tabelul 2. Clase de declansare

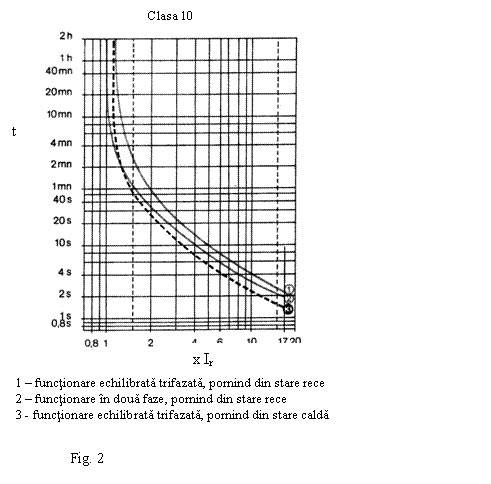

Protectia termica de clasa 10 (fig. 2) convine majoritatii situatiilor practice (timp de pornire sub 10 s).

Curentul de autoprotectie este valoarea curentului (circa 10 I_s) care provoaca declansarea aparatului comandat de releu/declansator inainte ca lamela bimetalica sa depaseasca temperatura limita la care se mentin caracteristicile de material.

2. Alegerea releelor/declansatoarelor termice

a. alegerea curentului de serviciu

Pentru motoare, se alege acea valoare a curentului de serviciu in a carui plaja de reglaj se situeaza (recomandabil, cat mai aproape de limita superioara) curentul nominal al motorului:

b. alegerea curentului nominal al blocului de relee termice se face conform tabelului de corespondenta intre I_rt si I_n.
