RELEE ELECTROMAGNETICE DE SEMNALIZARE

Releul de semnalizare tip Rds, fabricat de asemenea in tara, este un releu electromagnetic care semnalizeaza optic si isi inchide contactele, in functie de marimea de actionare (curentul continuu sau tensiunea continua) ce se aplica bobinei.

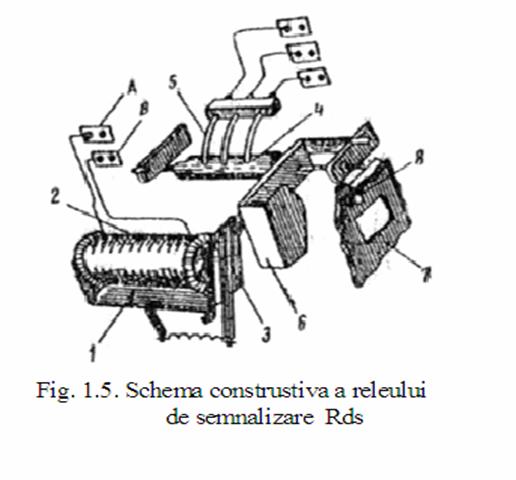

In fig. 1.5 este reprezentata schema constructiva a unui asemenea releu .

In momentul in care infasurarea 2 a electromagnetului 1 este parcursa de current (bobina se alimenteaza la bornele A, B), armatura mobila 3 este atrasa spre electromagnet. Cand armatura 3 se deplaseaza , clapeta de semnalizare (steguletul) 6 nu mai este sustinuta si cade sub actiunea greutatii proprii, efectuand o rotatie de 90⁰pana in dreptul ferastruici 7 . Clapeta 6 este readusa manual in pozitia normala (corespunzatoare starii dezexcitate a releului) cu ajutorul butonului 8. Intregul mecanism al releului este inchis intr-o carcasa , avand o ferastruica in dreptul pozitie clapetei cazute .

Daca steguletul (clapeta ) este in dreptul vizorului , inseamna ca releul a lucrat . Readucerea clapetei se face manual pentru ca personalul de serviciu sa fie obligat sa inregistreze protectia care a lucrat .

Deoarece actionarea unor tipuri de protectii este insotita de o semnalizare luminoasa s-a prevazut o lama de contact 4, care, la rotirea clapetei , inchide contactele 5 ale circuitului de semnalizare .

Releele de semnalizare din seria Rds se construiesc in doua variante ;

-releu tensiune, avand bobina cu un numar mai mare de spire (se conecteaza in derivatie cu infasurarea releului de timp, sau cu infasurarea releului intermediary.

-releu de current, avand bobina cu spire mai groase si mai putine (se leaga in serie cu bobina de declansare a dispozitivului de actionare a intreruptorului, sau infasurarea releului intermediar).
