RADAR GPS MAP GARMIN

model 60CSx

GPS – GLOBAL POSITIONING SISTEM

Aparatul este destinat pentru a indica pozitia si pentru a face usoara deplasarea si stabilirea rutelor prin folosirea metodei punctelor .

Acest GPS este realizat astfel incat nu necesita intretinere, cu exceptia curatirii. Aparatul este realizat sa reziste la introducerea in apa la o adancime de 1 m timp de 30 minute.

Prezentare – aparatul este un GPS de inalta sensibilitate

- aparatul are ecran TFT color ce suporta 256 culori
      - baza de harti cu posibilitatea de a naviga pe rute stabilite

- barometru altimetric;

- compas electronic;

- contine un card de memorie extern tip microSD de 64 MB pentru a introduce noi harti in memorie;

- rezistent la apa;

- pachetul mai contine un cablu de date cu mufa USB, CD cu soft pentru utilizarea hartilor si transferarea datelor pe PC;

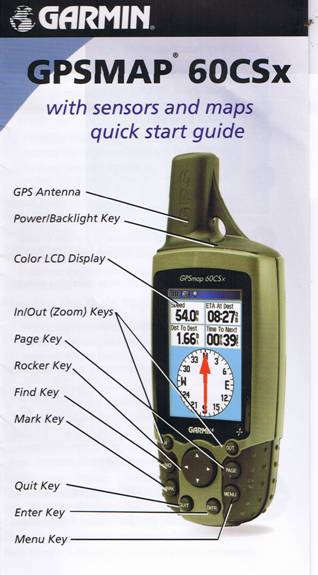

In partea superioara se observa antena aparatului.

Langa antena se afla tasta de pornire/oprire a aparatului care are si functie de reglarea iluminarii ecranului. In partea inferioara, sud display se afla tastele de comanda astfel :

tastele IN si OUT – se folosesc pentru a mari sau micsora imaginea de pe display ( functie ZOOM);

imediat sub display, pozitionat pe centrul aparatului, se observa o tasta mai mare numita ROCKER (balansoar) pe care sunt inscriptionate sageti sus/jos si stanga /dreapta cu ajutorul careia care se face deplasarea in meniul aparatului sau pe harta;

in stanga tastei ROCKER , sub tasta IN, se afta tasta FIND (cautare)- apasata pentru a gasi pagina de meniu ,,Find “si folosita apasat in situatia OM LA APA ;

in dreapta tastei ROCKER , se afla tasta PAGE folosita pentru navigarea in paginile principale si pentru activarea sau dezactivarea compasului atunci cand este tinuta apasata mai mult timp

in stanga tastei ROCKER , sub tasta FIND se afta tasta MARK (marcare- punct de reper) folosita la marcarea pozitiei in momentul apasarii;

in dreapta tastei ROCKER, sub tasta PAGE se afla tasta MENIU folosita pentru a accesa meniul aparatului si la urmatoarea apasare, main meniu (meniul principal);

sub tasta ROCKER, in stanga, se afla tasta QUIT folosita pentru a sterge datele introduse si pentru a iesi din meniu;

sub tasta ROCKER, in dreapta, se afla tasta ENTER folosita pentru a introduce datele selectate si confirmarea mesajelor.

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

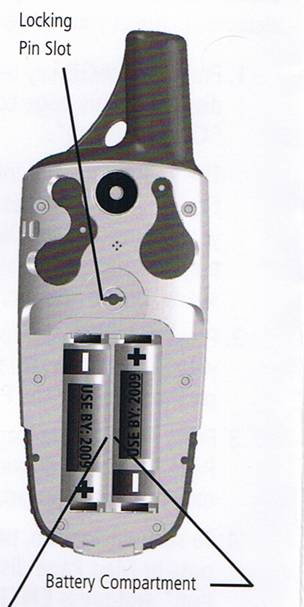

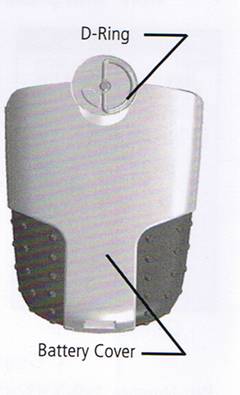

In spatele aparatului se afla compartimentul pentru acumulatori, aparatul functionand cu 2 acumulatori alcalini sau Ni-MH(nichel-mercur) tip,,AA,, fiecare a cate 1,5V. La schimbarea acumulatorilor se vor folosi numai acumulatori de acelasi tip ( nu se combina alcalin cu NiMH).

Pe spatele aparatului in partea de sus avem si mufe pentru:

antena externa;

mufa cablu de date cu USB pentru conectarea la PC;

pentru alimentarea din sursa externa si conectarea la alte aparate pentru transmiterea datelor;

minidifuzor

PORNIREA - se face dupa ce se gaseste o locatie in care cerul este vizibil. Aparatul nu trebuie sa fie ecranat. Daca il folositi pentru prima data , sau v-ati miscat peste 600 mile de la ultima folosire a GPS aparatul trebuie initializat. Adica determinarea locatiei prin cautarea satelitilor care sunt vizibili in zona dumneavoastra. Se apasa tasta MENIU pentru a folosi optiunea cautarea satelitilor,, Use With GPS On,, .

1.     Apasati butonul POWER . Va fi afisata pentru scurt timp o pagina de bun venit.

2.     Se vor observa satelitii indicati de aparat in partea stanga sus , numarul satelitilor (trebuie sa avem semnal de la cel putin 4 sateliti), mesajul 2D sau 3D. Inainte de a aparea satelitii receptionati apare mesajul Acquiring satellites- Cautarea satelitilor.

3.     Daca aparatul nu trece peste mesajul de cautare a satelitilor sau apare mesajul ,, semnal satelit pierdut,, trebuie sa te indrepti catre alta locatie departe de obiectele care ar putea bloca semnalul.

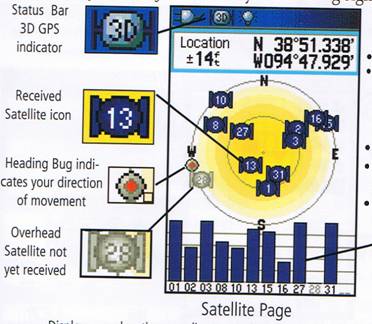

Pe display avem :

Bara de stare- apare mesajul 3D, nivelul de incarcare al acumulatorilor, iluminarea ecranului, daca este activat compasul si dedesubt locatia in grade si minute.

Sub bara de stare, in centrul imaginii avem reprezentati satelitii, in 2 cercuri concentrice- primul cerc reprezinta orizontul iar cercul din interior reprezinta locatia la 45 de grade fata de orizont.

Pe cercul exterior apare un simbol care este colorat in rosu si care indica sensul de deplasare.

Satelitii care nu sunt receptionati cu un semnal suficient sunt de culoare gri iar cei receptionati sunt colorati.

In partea de jos avem o scala indicatoare a nivelului semnalului satelitilor – la cei fara semnal nu se indica nimic.

Iluminarea display se realizeaza prin apasarea pe tasta POWER pentru timp scurt, selectarea nivelului dorit si apasarea tastei ENTER.

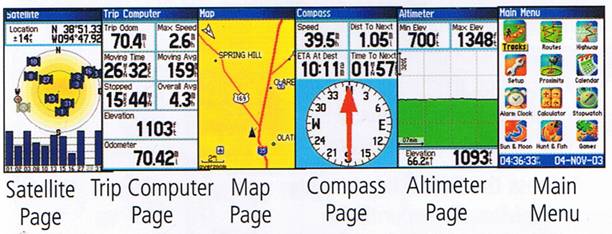

EXAMINAREA MENIULUI PRINCIPAL

Prin apasarea repetata pe tasta PAGE se poate realiza defilarea paginilor din meniul principal:

pagina satelitilor – cu date despre satelitii receptionati;

pagina cu date despre deplasare si navigatie;

pagina hartii in care este reprezentata grafic harta;

pagina compasului electronic;

pagina altimetrului cu date despre inaltime si presiune

pagina meniului principal cu directoare pentru setari avansate

MARCAREA LOCATIEI TALE LA PUNCTELE DE TRECERE MARCATE -WAIPOINT

Waypoint (punct de trecere marcate) poate fi o locatie aleasa, poate fi si locatia curenta sau oricare punct din baza de date. Waypoint sunt salvate in meniul FIND.

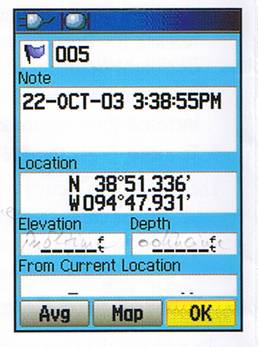

Pentru a marca locatia curenta se apasa tasta MARK si se aloca un simbol din mapa pe harta, un numar unic de identificare, o data, un timp de inregistrare, datele locatiei, inaltimea si adancimea daca sunt disponibile.

Pentru a salva Waypoint se foloseste tasta ROCKER , se selecteaza OK si se apasa tasta ENTER:

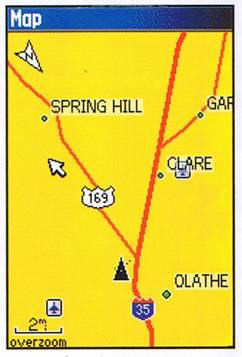

FOLOSIREA HARTII

Detaliile hartii sunt afisate pe ecran prin afisarea unui sector din jurul locatiei curente, Aveti posibilitatea sa vedeti evolutia dumneavoastra cand va deplasati sau navigati la destinatia dumneavoastra.

Tastele IN si AUT sunt folosite pentru a schimba scala de distanta a mapei tale de date furnizate de informatiile date de campurile de date.

Se apasa tasta PAGE din ciclul meniu principal pana pagina cu harta este afisata pe ecran. Se apasa tasta MENIU pentru a vedea optiunile din imaginea hartii. Incepe deplasarea si observarea pozitiei sagetii de pe harta . Pentru a deplasa sageata luminoasa in orice sector al hartii se foloseste tasta ROCKER.

GASIREA DESTINATIEI

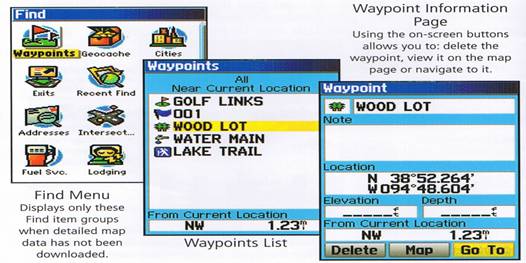

Puteti cauta o destinatie folosind meniul FIND. O destinatie poate fi orice simbol de pe harta cum sunt Waipoint, orase sau puncte de interes disponibile in baza de date a hartii.

In afara de datele incarcate din alta parte ( de pe site-ul firmei GARMIN) in baza de date exista doar date despre Waipoint, orase , tari precum si date despre puncte ascunse folosite la destinatie .

Se apasa tasta FIIND pentru a afisa meniul FIIND. Se foloseste tasta ROCKER pentru a selecta icoanele Waipoint dupa care se apasa ENTER pentru a afisa lista cu punctele Waipoint. Implicit lista arata numai punctele din locasia curenta.Se apasa tasta MENIU pentru a vedea lista optiunilor. Se folosesta tasta ROCKER pentru a selecta optiunea ,,GO TO” , de la butonul paginidupa care se apasa tasta ENTER pentru a incepe navigatie catre Waipoint.

NAVIGATIA CATRE WAIPOINT

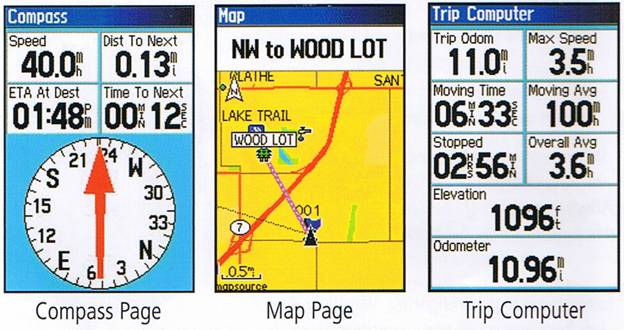

Cand folosim GO TO pentru a naviga , sunteti directionati pentru a urma linia directa sau cursorul waipoint.Directia pe care va deplasati este inainte si daca va abateti de la cursul dumneavoastra ,puteti folosi compasul magnetic pentru a va redirectiona catre destinatie. Pentru aceasta se pot folosi paginile cu harta , compasul electronic si calculatorul de drumetie trebuie realizate in mod frecvent.

Apasati tasta PAGE pana cand pagina compas este afisata.Aceasta pagina contine punctele cardinale si compasul electronic. Punctele cardinale indica directia de deplasare si compasul se roteste pentru a indica directia Nord atunci cand incepeti sa va deplasati. Campurile digitale din pagina, la inceputul paginii afiseaza informatii care pot fi selectate cum sunt: timp, viteza, distanta, timp ramas, etc. Se apasa tasta QUIT pentru a deplasa harta si se observa deplasarea dumneavoastra catre Waipoint. Directia de deplasare (relevmentul) se afiseaza pe harta precum si sageata compasului.
