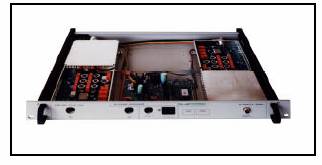

Demodulatorul TV programabil CW-1161

Demodulatorul TV programabil   CW-1161

Acest dispozitiv demoduleaza semnale TV in normele B/G si D/K; la cerere expres si norma I. Nivelul de iesire este tinut constant de un circuit de reglaj automat de nivel. LED-ul de pe panoul frontal semnalizeaza nivel de intrare slab.

Frecventa de receptie este programabila. Unitatea poate memora pana la 70 frecvente de canale, comutabile pe rand cand se foloseste aparatul drept demodulator de masura/verificare.

Date tehnice

Semnal de intrare:                                 purtatoare modulate cu tv si sonor in normele B/G, D/K,

I (la cerere) unde metrice si decimetrice

Semnal de iesire:      video si sunet, in banda de baza

Caracteristici de transmisie

Linearitate in canal video                      pana la 4,5 MHz mai putin de 2 dB

pana la 4,8 MHz mai putin de 5 dB

Date de intrare

Benzi de r.f.                                           47-174 MHz; 174-454 MHz; 454-862 MHz

Nivel de intrare nominal                         60-90 dBµV

Nivel recomandat                                  66 dBµV

Impedanta nominala                             75 ohmi

Date de iesire video

Numar de iesiri video                            2

Impedanta de iesire nominala              75 ohmi

Tensiune de iesire                                0,8 . 1,2 Vv-v, reglaj intern

Tensiune de iesire nominala                1 Vv-v (la adancime de modulatie 87,5%)

Castig diferential la 4,43 MHz               sub 4%

Faza diferentiala la 4,43 MHz               sub 4°

Raport semnal-zgomot

(raportat la diferenta de tensiuni           >54 dB eficace, ponderat cf.Rec.567 CCIR

alb-negru)

Date de iesire sunet

Numar de iesiri    2

Impedanta de iesire nominala               cca.33 ohmi

Sarcina nominala                                  600 ohmi

Nivel de iesire nominal           0 dB (la deviatie 50 kHz)

Banda de frecvente                              30 Hz . 15 kHz ± 1 dB

Deaccentuare 50 µsec.

Distorsiuni armonice                             sub 1,5% (pana la deviatie 50 kHz)

Raport semnal-zgomot                        >55 dB (la deviatie 50 kHz); neponderat

(oriunde in video)

Parametrii programabili

1.Frecventa de intrare                          trepte de 62,5 kHz

precizie mai buna decat 1.10^-4

2.Numar de canale memorate             max.70

Date suplimentare

Semnalizarea de nivel slab pe

panou (LED): sub 60 dB

Conectori:                                            r.f.: CEI 169-2 (DIN 45325)

Video si sunet                          soclu cu 5 contacte ac DIN

Video BNC

Sunet jack coax.6,2

Dimensiuni fizice                                 seria CW-1000;inaltime 1 modul
