Instructiuni de montare, utilizare si intretinere, garantii pentru contorul electronic trifazat de energie electrica enerlux t



Instructiuni de montare, utilizare si intretinere, garantii pentru contorul electronic trifazat de energie electrica enerlux t


Instructiuni de montare, utilizare si intretinere, garantii pentru contorul electronic TRIfazat de energie electrica ENERLUX T




Generalitati


Contorul electronic trifazat de energie electrica tip Enerlux T este destinat consumatorilor industriali, casnici si agentilor comerciali ce utilizeza sisteme de multitarifare pentru facturarea energiei electrice, putand fi folosit si in puncte de masura de bilant

Contorul poate fi realizat in urmatoarele clase de precizie:

Contor cu conectare:

Energie activa

Energie reactiva

directa




prin transformator

0,2S, 0,5S, 1, 2


Contorul electronic trifazat de energie electrica Enerlux T este realizat conform ultimelor tehnologii in domeniu, cu procesoare numerice de semnal, microcontroler, afisaj LCD custom design si memorii nevolatile de tip EEPROM. De asemenea aparatul dispune pentru etalonare, programare si citirea datelor masurate si contorizate de un port de comunicatie optic si/sau pe bus local.

Simbolizare Versiune contor:            EnerluxT

Marimi electrice nominale

Tensiunea de referinta Un:

3X58/100V . 3X240/416V pentru contoare cu trei sisteme, pentru retele cu 4 fire, cu nul;

3X100V . 3X416V pentru contoare cu trei sisteme, pentru retele cu 3 fire, fara nul.

Curentul nominal In: 1A, 5A pentru contorul cu conectare prin transformator;

Curentul de baza Ib: 5A, 10A pentru contorul cu conectare directa.

Curentul maxim Imax:

6A, 10A, 20A pentru contorul cu conectare prin transformator si

40A, 60A, 80A, 100A pentru contorul cu conectare directa.

Frecventa de referinta fn: 50Hz (60Hz la cerere).

Tensiunea auxiliara de alimentare: 48 . 100 . 400Vcc sau Vca, 50 . 60Hz(optiune)

Variante de echipare:

A – Tensiune auxiliara de alimentare;

C – Memorie pentru curba de sarcina;

D – Buton de Reset;

G – Generatoare de impulsuri;

M – Port RS232 cu conector DB9 pentru pentru citirea de la distanta;

R – Relee de semnalizare;

S Buton sigilabil pt. blocarea schimbarii parametrilor.

Toate variantele de echipare sunt optionale.






Caracteristici tehnice:

Valori nominale

Clasa contor

0,2S, 0,5S



2 reactiv

3 reactiv

Tensiunea nominala Un

3X100V, 3X58/100V, 3X400V, 3X230/400V

Curentul de baza Ib


5A

Curentul nominal In

1A, 5A (cu TC)

Curentul maxim Imax

6A, 20A (cu TC)

6A, 20A (cu TC), 100A(con. directa)

Curentul de pornire

direct


20mA

25mA

25mA

50mA

cu TC

1mA, 5mA

2mA, 10mA

3mA, 15mA

3mA,

15mA

5mA,

25mA

Frecventa nominala

50 Hz (60Hz)

Tensiunea auxiliara de alimentare (daca exista)

48 . 100 . 300Vcc/Vca, 50 . 60Hz


Caracteristici de precizie si influente:

clasa 0,2S, 0,5S conform IEC 62052-22 si clasa 1, 2 conform IEC 62052-23 (energie reactiva);

clasa 1, 2 conform IEC 62052-21 si clasa 2, 3 conform IEC 62052-23 (energie reactiva)


Caracteristicile functiei ceas-calendar

- eroarea de masurare a timpului: max. 0,5s/24h, in conditii de referinta;

- eroarea suplimentara de masurare a timpului cu temperatura este de maxim 0,15s/°C/24h.

- rezerva de functionare minima pentru circuitul clock-calendar: 5 ani cumulat pe durata a 10 ani de la montarea bateriei.


Caracteristici mecanice si constructive

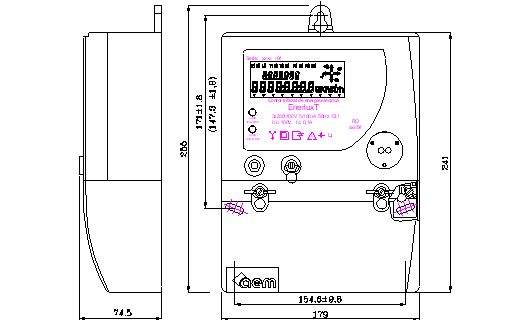

Dimensiuni de gabarit: 255(241)x179x74,5 mm (conform fig.2);

Dimensiuni de prindere in 3 puncte: 154x171(147) (conform fig.2)

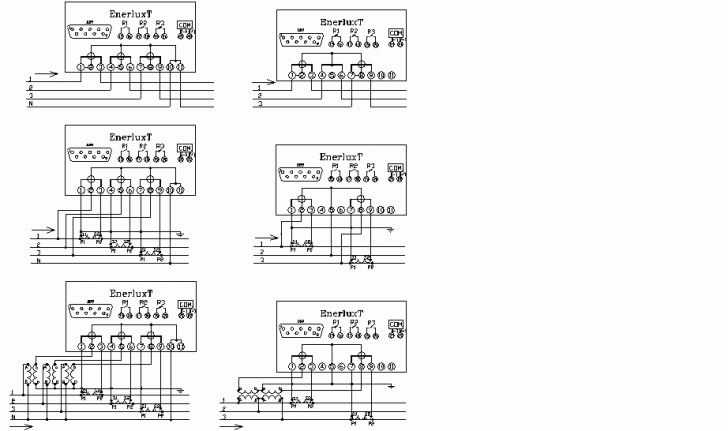

Legare in circuit: conform figurii 3.

Afisaj: afisaj LCD custom design conform figurii 1;

Port optic conform IEC 1107;

Caracteristici contacte relee (optiune)

- tensiunea de lucru Uc: 100V,

- curentul de rupere Ic: 100mA.

Caracteristici generator de impulsuri (optiune)

- durata impulsului: 30ms;

- tensiunea de lucru Ug: 100V;

- curentul de rupere Ig: 100mA,

Grad de protectie: IP 51.


Cerintele de mediu necesare functionarii contorului Enerlux T sunt:

Zona climatica N conform STAS 6535-83.

Categoria de exploatare a doua conform STAS 6692-83.

Domeniul temperaturilor de functionare:

Domeniul de temperatura

C

Limitele domeniului de temperatura

C

Temperatura la transport si depozitare

C


Nota: Prin limitele domeniului de functionare se inteleg conditiile extreme la care contorul rezista fara a se defecta sau fara a-si degrada caracteristicile la revenirea ulterioara in conditii de functionare.

- Umiditate relativa : media anuala <75%, 30 zile din an 95% ;

- Presiunea atmosferica: 80106kPa;

- Umiditatea relativa la depozitare: max.95% la 20°c.

Nota: Transportul si depozitarea contorului in conditiile extreme ale domeniului de temperatura trebuie sa nu depaseasca o durata de maxim 6h.

- Gradul de agresivitate al atmosferei: normal, atmosfera curata, lipsita de gaze si vapori corozivi, fara pulberi conductoare si radiatii termice.


3 Descriere constructiva


Contorul este construit conform cerintelor IEC 62052-11, IEC 62052-22 (clasa 0,2S si 0,5S) si IEC 62052-21 (clasa 1si 2) si IEC 62052-23 (clasa 2 si 3 reactiv).

Contorul (clasa 0,2S si 0,5S) satisface conditiile impuse de “Regulamentul de masurare a cantitatilor de energie electrica tranzactionate pe piata angro” emis de Autoritatea Nationala de Reglementare in domeniul Energiei.

Carcasa aparatului este realizata dintr-un material plastic, astfel incat sa indeplineasca conditiile de robustete mecanica si cele privind nepropagarea focului si se compune din placa de baza (ce contine si blocul de borne), capacul transparent si capacul blocului de borne.

Carcasa contorului este astfel construita incat deformari nepermanente ale acesteia nu afecteaza buna functionare a contorului.

In interior aparatul contine transformatoare de masura pentru curent si o placa cu circuite electronice de masura, prelucrare, memorare si afisare a informatiei privind energia masurata, relee pentru comenzi externe si circuite de alimentare.

Pe panoul frontal al contorului, sub capacul transparent, se gasesc :

afisajul LCD custom design, conform figurii 2;

2 LED-uri generatoare de impulsuri luminoase cu ponderea constantelor contorului (energie activa si reactiva);

eticheta inscriptionata conform cerintelor IEC 62052-11.

Tot pe panoul frontal al contorului se afla :

interfata optica conform IEC 62056-21;

butonul pentru comanda afisajului;

butonul sigilabil pentru resetul maximului de putere (optional);

butonul sigilabil pentru blocarea schimbarii parametrilor din contor (optional).

Blocul de borne contine borne de curent si borne de tensiune pentru circuitele de masura.

Pentru contorul cu conectare directa dimensiunile gaurilor bornelor sunt de 8x8mm.

Pentru contorul cu conectare indirecta dimensiunile gaurilor bornelor de curent sunt de 7x5mm, iar cele ale bornelor de tensiune sunt de 5x4mm.

In afara blocului de borne, pentru realizarea functiilor auxiliare, aparatul mai are borne realizate cu conectori montati pe placa cu circuite electronice. Din acestea, perechile de borne 15- 16, 17-18 si 19-20 sunt destinate iesirilor suplimentare de releelor sau generatoare de impulsuri, iar perechea de borne 21,22 este destinata comunicatiei pe bus local conform IEC

In cazul contoarelor echipate cu generator de impulsuri (macate cu “G”) releele statice comuta in starea “ON” durate fixe de timp, numarul comutarilor fiind proportional cu energia masurata. La configurarea contorului se programeaza tipul marimii generatoare de impulsuri. Constanta impulsurilor generate este inscrisa pe eticheta contorului.

La contoarele cu sursa auxiliara de alimentare (marcate cu “A”) tensiunea auxiliara se aplica la bornele 15 si 16.

Variantele de contor prevazute cu posibilitatea de transmisie a datelor prin modem (marcate cu ”M”) dispun de un conector tip D cu 9 pini, conform DIN 41 652, aflat sub capacul blocului de borne.

Contorul permite sigilarea :

capacului aparatului pe placa de baza, pentru ingradirea accesului in interiorul aparatului;

capacului blocului de borne pentru ingradirea accesului la bornele contorului, atat cele din blocul de borne cat si cele realizate cu conectori, inclusiv bucla de curent ;

butonului pentru resetarea maximului de putere si autocitirea contorului;

portului optic pentru comunicatiile de reprogramare a contorului (varianta marcata cu “S”).

In scopul memorarii atat a constantelor de calibrare ale contorului, cat si a marimilor contorizate si masurate aparatul utilizeaza o memorie EEPROM .

Pentru gestionarea timpului in contor este implementata functia “ceas-calendar” cu recunoasterea anilor bisecti si schimbarea automata a orei vara/iarna..

Indeplinirea functiei ceas-calendar pe durata absentei tensiunii de alimentare este asigurata de o baterie cu Li. Contorul supravegheaza tensiunea bateriei de alimentare si semnalizeaza scaderea tensiunii acesteia .

Functiile de memorare si ceas-calendar ale aparatului nu sunt afectate de absenta tensiunii retelei.


4 Descrierea functionala


Contorul realizeaza urmatoarele functii:

Masurarea energiei

Contorul realizeaza contorizarea energiei in urmatorii registri:

- 3 registri de energie activa importata, exportata si activa unidirectional (W+, W-, W++W-);

- 9 registri de energie reactiva in cadrane I, II, III, IV importata (I+II), exportata (III+IV), inductiva (I+III), capacitiva (II+IV), reactiva totala (I+II+III+IV) (conf. IEC 62052-23)

- 2 registri de energie aparenta importata si exportata ;

Registri de mai sus nu pot fi adusi la zero.

8 din tipurile de energii descrise mai sus (programabile) pot fi contorizate in pana la 4 zone orare (8x4=32registri);

Acesti registri pot fi adusi la zero.

Numarul total al registrilor de energie este de 14 pentru tipuri de energii plus 8*4=32 pentru contorizarea pe zone orare, adica 46 registri.

Pentru testarea caracteristicilor de precizie contorul poate fi adus in modul de lucru TEST.

Modul de lucru TEST suspenda modul de lucru normal, astfel incat cantitatile de energie sau putere acumulate in timpul testelor nu afecteaza marimile folosite la facturare. Activarea modului TEST determina stocarea valorilor de facturare in memoria nevolatila si restaurarea lor la iesirea din modul TEST.

La activarea modului TEST registri de energie si maximele de putere afisate vor fi aduse la zero.

Intrarea in modul TEST al contorului se realizeaza prin comanda soft transmisa prin port optic sau bucla de curent.

Iesirea din modul TEST se realizeaza prin:

- comanda soft transmisa prin port optic sau bucla de curent;

- automat dupa scurgerea unei durate de timp programabile (de la 1s la 18h) de la intrarea in modul TEST.


4.2 Ceas-calendar. Programe de tarifare

4.2.1 Contorul dispune de functia de ceas-calendar cu recunoasterea anilor bisecti.

Ceasul calendar al contorului permite schimbarea automata a orei de vara/iarna cu regula “ultima duminica din martie/octombrie”, cu ora de schimbare si sensul programabile si cu posibilitatea de inhibare a acestei functii.

4.2.2 Contorul permite tarifarea energiei in pana la 4 zone orare.

Pana la 8 din tipurile de energie masurate conform punctului 4.1 pot fi configurate pentru tarifare in zone orare.

In programul de tarifare pe zone orare se pot defini doua secvente de tarifare independente.

Oricare tip de energie masurata, conform punctului 4.1, dar nu mai mult de 8, poate fi configurata pentru contorizare in una din cele 2 secvente de contorizare in zone orare, restul tipurilor de energii urmand a fi contorizate in registri totali.

Programul de contorizare pe zone orare este anual.

Intr-un an pot fi definite pana la 12 sezoane, prin definirea datei de inceput a acestora.

In cadrul fiecarui sezon se defineste programul saptamanal alcatuit dintr-o succesiune de 7 tipuri de zile alese din cele 24 tipuri de zile ce pot fi definite.

In fiecare tip de zi se pot defini pana la 12 comutari (din care prima comutare este la ora 00:00) pentru fiecare din cele 2 secvente ale programului zilnic. Rezolutia de programare este de 30 minute.

In cadrul programului de tarifare pe zone orare se mai pot defini 64 grupe zile de sarbatoare. In cadrul grupelor de zile de sarbatoare programul zilnic de tarifare este unul din cele 24 definite.

Durata unui grup de zile de sarbatoare poate fi programat de la 1 la 4 zile consecutive.

Fiecare grup de zile de sarbatoare poate fi definit cu sau fara repetare anuala, caz in care, pentru grupul respectiv de zile de sarbatoare, se defineste si anul in care se aplica.


4.3 Masurarea maximului de putere

Contorul dispune de urmatorii registri pentru masurarea maximului de putere:

- 8 registri pentru 8 maxime de putere;

- 8 registri cumulativi corespunzatori celor 8 maxime de putere.

Fiecare din cele 8 maxime de putere poate fi programat a fi calculat din oricare din tipurile de energie contorizata conform punctului 4.1.

Intervalul de timp la care se efectueaza calculul maximului de putere este programabil la 5, 10, 15, 20, 30, 60 min, metoda de calcul se poate alege intre bloc si alunecator.

Durata subintervalului pe care se efectueaza calculul maximului de putere este de:

- 1min. in cazul intervalului de 5, 10 si 15min bloc;

- 2min. in cazul intervalului de 20 si 30min bloc;

- 4min. in cazul intervalului de 60min bloc.

Functiile de inregistrare a puterii maxime pot fi suspendate pentru un interval de timp la revenirea tensiunii retelei. Durata va fi programabila de la 0 la 60 de minute cu rezolutia de un minut.

Pentru fiecare din cele 8 maxime de putere se programeaza o valoare de prag.

Contorul este capabil sa detecteze si sa inregistreze daca valoarea oricarui maxim de putere depaseste valoarea de prag programata.


4.4 Autocitirea contorului (pentru facturare)

La autocitirea contorului se memoreaza:

momentul de timp cand s-a produs autocitirea.

indecsii de energie (46 registri);

maximelele de putere inregistrate, cu momentele de timp la care s-au inregistrat;

De asemenea:

se actualizeaza registrii cumulativi pentru valorile maximelor de putere;

se aduc la “0” registrii de maxim de putere (resetul maximului de putere);

Contorul memoreaza valorile autocitite de la ultimile 12 autocitiri.

Autocitirea contorului poate fi provocata:

Automat la o data programata din luna;

Manual din butonul sigilabil pentru resetarea maximului de putere si autocitirea contorului

Comanda locala, pe PO;

Comanda de la distanta, pe bucla de curent sau RS232.

Nota: Autocitirea automata poate fi si dezactivata.

4.5 Functionarea afisajului contorului

Maxime de putere



Zona orara activa










Anuntiatori











Maxime de putere

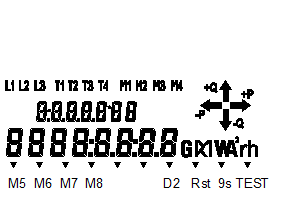

figura 1


Conform figurii 1 pe afisajul LCD pot fi afisate urmatoarele:

prezenta tensiunii pe fiecare faza L1, L2 ,L3;

tariful activ (T1,T2,T3,T4);

maximul de putere care se calculeaza conform programului de tarifare (M1,M2,M3,M4);

codul marimii afisate conform IEC62056-61 Electricity metering-Data exchange for meter reading, tarrif and load control-Part 61-OBIS Object Identification System

valoarea masurata, afisata pe pana la 8 digiti;

marimi masurate configurate (+P,-P,+Q,-Q) si sensuri momentane pentru puterile active si reactive;

unitati de masura pentru energii si puteri active, reactive, aparente, tensiuni, curenti, cu multiplii k, M, G;

marimile masurate de contor (putere activa in una sau doua directii +P si –P si/sau putere reactiva in una sau doua directii +Q si –Q);

sensurile momentane de vehiculare a energiei active si reactive masurate astfel: energie activa importata →, activa exportata ← , reactiva importata ↑, reactiva exportata ↓;

anuntiatori cu semnificatiile urmatoare:

maximul de putere care se calculeaza conform programului de tarifare (M5,M6,M7,M8);

functionarea contorului cu a doua secventa de afisare, anuntiator “D2”;

aducerea la “0” a maximelor de putere si autocitirea contorului, anuntiator “Rst”;

ultimile 9 secunde din perioda de calcul a maximului de putere, anuntiator “9s”;

functionarea contorului in modul test, anuntiator “TEST”;

Moduri de afisare pentru contor

Automat – baleierea automata a secventei programate;

Manual – baleierea din buton cu blocare timp de 1minut pe marimea afisata din secventa;

Se pot vizualiza doua secvente de afisare, a doua fiind marcata de anuntiatorul D2. Secventa de afisare 2 poate fi asociata cu modul de lucru “TEST” al contorului.

Trecerea de la o secventa de afisare la alta se realizeaza prin actionarea butonului “Afisaj” timp de 3 secunde.

Marimile care pot fi programate in cele doua secvente de afisare sunt:



Nr.

crt.

Marime

Cod marime


Ora



Data



Ziua din saptamana



Sezonul curent



Data ultimei autocitiri



Numarul de autocitiri



Nr. de zile de la ultima autocitire



Intervalul de calcul al maximului de putere

C.50.129


Timpul ramasa din perioda de calc. a maximului de putere (Modul test)

C.50.128


Data la care a inceput ultima cadere a tensiunii de alimentare

C.50.134


Ora la care a inceput ultima cadere a tensiunii de alimentare

C.50.135


Data la care s-a terminat ultima cadere a tensiunii de alimentare

C.50.132


Ora la care s-a terminat ultima cadere a tensiunii de alimentare

C.50.133


Nr. caderi tensiune de alimentare

C.7.0


Identificator program



Contul 1

C.50.176


Contul 2

C.50.177


Seria 1

C.1.0


Seria 2

C.1.1


Identificator contor 1



Identificator contor 1



Valoare efectiva. Curent faza R



Valoare efectiva. Curent faza S



Valoare efectiva. Curent faza T



Valoare efectiva. Tensiune faza R



Valoare efectiva. tensiune faza S



Valoare efectiva. tensiune faza T



Valoare cosφ faza R



Valoare cosφ faza S



Valoare cosφ faza T



Frecventa



Valoare putere activa imp. faza R



Valoare putere activa imp. faza S




Valoare putere activa imp. faza T



Valoare putere activa exp. faza R



Valoare putere activa exp. faza S



Valoare putere activa exp. faza T



Valoare putere reactiva imp. faza R



Valoare putere reactiva imp. faza S



Valoare putere reactiva imp. faza T



Valoare putere reactiva exp. faza R



Valoare putere reactiva exp. faza S



Valoare putere reactiva exp. faza T



Val. putere aparenta imp. faza R



Val. putere aparenta imp. faza S



Val. putere aparenta imp. faza T



Val. putere aparenta exp. faza R



Val. putere aparenta exp. faza S



Val. putere aparenta exp. faza T



Test afisaj

V. Fig.2


Numar programari contor

C.2.0


Data ultimei programari a cnt.

C.2.1


Ora ultimei programari a cnt.

C.2.2


Nr. minute ramase din perioada de calc. a maximului de putere

C.50.131


Energie activa importata



Energie activa exportata



Energie activa imp.+ exp.



Energie reactiva imp.+ exp.



Energie reactiva QI



Energie reactiva QII



Energie reactiva QIII



Energie reactiva QIV



Energie reactiva importata



Energie reactiva exportata



Energie reactiva inductiva



Energie reactiva capacitiva



Energie aparenta importata



Energie aparenta exportata



Energie activa importata T1



Energie activa importata T2



Energie activa importata T3



Energie activa importata T4



Energie activa exportata T1



Energie activa exportata T2



Energie activa exportata T3



Energie activa exportata T4



Energie activa imp.+ exp.T1



Energie activa imp.+ exp.T2



Energie activa imp.+ exp.T3



Energie activa imp.+ exp.T4



Energie reactiva imp.+ exp.T1



Energie reactiva imp.+ exp.T2



Energie reactiva imp.+ exp.T3



Energie reactiva imp.+ exp.T4



Energie reactiva QI T1



Energie reactiva QI T2



Energie reactiva QI T3



Energie reactiva QI T4



Energie reactiva QII T1



Energie reactiva QII T2



Energie reactiva QII T3



Energie reactiva QII T4



Energie reactiva QIII T1



Energie reactiva QIII T2



Energie reactiva QIII T3



Energie reactiva QIII T4



Energie reactiva QIV T1



Energie reactiva QIV T2



Energie reactiva QIV T3



Energie reactiva QIV T4



Energie reactiva importata T1



Energie reactiva importata T2



Energie reactiva importata T3



Energie reactiva importata T4



Energie reactiva exportata T1



Energie reactiva exportata T2



Energie reactiva exportata T3



Energie reactiva exportata T4



Energie reactiva inductiva T1



Energie reactiva inductiva T2



Energie reactiva inductiva T3



Energie reactiva inductiva T4



Energie reactiva capacitiva T1



Energie reactiva capacitiva T2



Energie reactiva capacitiva T3



Energie reactiva capacitiva T4



Energie aparenta importata T1



Energie aparenta importata T2



Energie aparenta importata T3



Energie aparenta importata T4



Energie aparenta exportata T1



Energie aparenta exportata T2



Energie aparenta exportata T3



Energie aparenta exportata T4



Val. primul maxim de putere

n.6.1


Val. al II maxim de putere

n.6.2


Val. al III maxim de putere

n.6.3


Val. al IV maxim de putere

n.6.4


Val. al V maxim de putere

n.6.5


Val. al VI maxim de putere

n.6.6


Val. al VII maxim de putere

n.6.7


Val. al VIII maxim de putere

n.6.8


Data inreg primului max. de putere

C50.136


Ora inreg. primului max. de putere

C50.137


Data inreg. II max. de putere

C50.138


Ora inreg. II max. de putere

C50.139


Data inreg. III max. de putere

C50.140


Ora inreg. III max. de putere

C50.141


Data inreg. IV max. de putere

C50.142


Ora inreg. IV max. de putere

C50.143


Data inreg. V max. de putere

C50.144


Ora inreg. V max. de putere

C50.145


Data inreg. VI max. de putere

C50.146


Ora inreg. VI max. de putere

C50.147


Data inreg. VII max. de putere

C50.148


Ora inreg. VII max. de putere

C50.149


Data inreg. VIII max. de putere

C50.150


Ora inreg. VIII max. de putere

C50.151


Ultim subint. I maxim de putere

C.50.152


Ultm subint. II maxim de putere

C.50.153


Ultim subint. III max. de putere

C.50.154


Ultim subint. IV max. de putere

C.50.155


Ultim subint. V max. de putere

C.50.156


Ultim subint. VI max. de putere

C.50.157


Ultim subint. VII max. de putere

C.50.158


Ultim subint. VIII max. de putere

C.50.159


Ultim int. al I maxim de putere

C.50.160


Ultim int. al II maxim de putere

C.50.161


Ultim int. al III max. de putere

C.50.162


Ultim int. al IV max. de putere

C.50.163


Ultim int. al V max. de putere

C.50.164


Ultim int. al VI max. de putere

C.50.165


Ultim int. al VII max. de putere

C.50.166


Ultim int. al VIII max. de putere

C.50.167


Autocitire max. de putere I

n.6.1*1


Autocitire max. de putere II

n.6.2*1


Autocitire max. de putere III

n.6.3*1


Autocitire max. de putere IV

n.6.4*1


Autocitire max. de putere V

n.6.5*1


Autocitire max. de putere VI

n.6.6*1


Autocitire max. de putere VII

n.6.7*1


Autocitire max. de putere VIII

n.6.8*1


Data autocit. I max. de putere

C.50.136*1


Ora autocit. I max. de putere

C.50.137*1


Data autocit. II max. de putere

C.50.138*1


Ora autocit. II max. de putere

C.50.139*1


Data autocit. III max. de putere

C.50.140*1


Ora autocit. III max. de putere

C.50.141*1


Data autocit. IV max. de putere

C.50.142*1


Ora autocit. IV max. de putere

C.50.143*1


Data autocit. V max. de putere

C.50.144*1


Ora autocit. V max. de putere

C.50.145*1


Data autocit. VI max. de putere

C.50.146*1


Ora autocit. VI max. de putere

C.50.147*1


Data autocit. VII max. de putere

C.50.148*1


Ora autocit. VII max. de putere

C.50.149*1


Data autocit. VIII max. de putere

C.50.150*1


Ora autocit. VIII max. de putere

C.50.151*1


Autocitire energie activa importata



Autocitire energie activa exportata



Autocit. energie activa imp.+ exp.



Autocit. energ. reactiva imp.+ exp.



Autocitire energ. reactiva QI



Autocitire energ. reactiva QII



Autocitire energ. reactiva QIII



Autocitire energ. reactiva QIV



Autocitire energ. reactiva imp.



Autocitire energ. reactiva exp.



Autocitire energ. reactiva ind.



Autocitire energ. reactiva cap.



Autocitire energ. aparenta imp.



Autocitire energ. aparenta exp..



Autocitire energie activa imp. T1



Autocitire energie activa imp. T2



Autocitire energie activa imp. T3



Autocitire energie activa imp. T4



Autocitire energie activa exp. T1



Autocitire energie activa exp. T2



Autocitire energie activa exp. T3



Autocitire energie activa exp. T4



Autocit. enrg. activa imp.+ exp.T1



Autocit. enrg. activa imp.+ exp.T2



Autocit. enrg. activa imp.+ exp.T3



Autocit. enrg. activa imp.+ exp.T4



Autocit. enrg. react. imp.+ exp.T1



Autocit. enrg. react. imp.+ exp.T2



Autocit. enrg. react. imp.+ exp.T3



Autocit. enrg. react. imp.+ exp.T4



Autocitire energ. reactiva QI T1



Autocitire energ. reactiva QI T2



Autocitire energ. reactiva QI T3



Autocitire energ. reactiva QI T4



Autocitire energ. reactiva QII T1



Autocitire energ. reactiva QII T2



Autocitire energ. reactiva QII T3



Autocitire energ. reactiva QII T4



Autocitire energ. reactiva QIII T1



Autocitire energ. reactiva QIII T2



Autocitire energ. reactiva QIII T3



Autocitire energ. reactiva QIII T4



Autocitire energ. reactiva QIV T1



Autocitire energ. reactiva QIV T2



Autocitire energ. reactiva QIV T3



Autocitire energ. reactiva QIV T4



Autocitire energ. reactiva imp. T1



Autocitire energ. reactiva imp. T2



Autocitire energ. reactiva imp. T3



Autocitire energ. reactiva imp. T4



Autocitire energ. reactiva exp. T1



Autocitire energ. reactiva exp. T2



Autocitire energ. reactiva exp. T3



Autocitire energ. reactiva exp. T4



Autocitire energ. reactiva ind. T1

C.52.1*1


Autocitire energ. reactiva ind. T2

C.52.2*1


Autocitire energ. reactiva ind. T3

C.52.3*1


Autocitire energ. reactiva ind. T4

C.52.4*1


Autocitire energ. reactiva cap. T1

C.53.1*1


Autocitire energ. reactiva cap. T2

C.53.2*1


Autocitire energ. reactiva cap. T3

C.53.3*1


Autocitire energ. reactiva cap. T4

C.53.4*1


Autocitire energ. aparenta imp. T1



Autocitire energ. aparenta imp. T2



Autocitire energ. aparenta imp. T3



Autocitire energ. aparenta imp. T4



Autocitire energ. aparenta exp. T1



Autocitire energ. aparenta exp. T2



Autocitire energ. aparenta exp. T3



Autocitire energ. aparenta exp. T4



Val. prag putere max. I

C.50.168


Val. prag putere max. II

C.50.169


Val. prag putere max. III

C.50.170


Val. prag putere max. IV

C.50.171


Val. prag putere max. V

C.50.172


Val. prag putere max. VI

C.50.173


Val. prag putere max. VII

C.50.174


Val. prag putere max. VIII

C.50.175


Raport trafo I numarator



Raport trafo I numitor



Raport trafo U numarator



Raport trafo U numitor



Raport trafo I*U numarator



Raport trafo I*U numitor



Durata de utilizare a bateriei

C.6.0


Data urmatoare pt. schimb baterie

C.6.2


Nota: n in codul marimii este functie de tipul marimii si poate lua valorile primei cifre din codurile cu nr. crt. 55 . 68.

Prin introducere in secventa de afisare a marimilor de la pozitiile 22 . 49, pe afisajul contorului pot fi indicate valorile momentane ale tensiunii, curentului, factorului de putere, puterii active, reactive, aparente importate si exportate si frecventei.

Prin introducerea in secventa de afisare a “test afisaj”, nr. crt. 50 din tabelul marimilor afisabile, se poate verifica functionarea afisajului care trebuie sa corespunda figurii 2.


4.6 Curba de sarcina (optiune)

Marimile care pot fi memorate in curba de sarcina sunt energii si tensiunea retelei.

Numarul de canale al curbei de sarcina este programabil de la 1 la 8. Tipurile de energii care se pot asocia canalelor se aleg din cele descrise la punctul

Capacitatea de memorare pentru curba de sarcina asigura pentru 15 minute perioada de achizitie si un canal durata de 235 zile.

Perioada de achizitie a curbei de sarcina este programabila intre 1 . 60 minute.

In curba de sarcina se inregistreaza valori de energie absoluta (nu diferente) si marcheri de timp la fiecare achizitie.


4.7 Evenimente

Lista de evenimente contine 500 evenimente de urmatoarele tipuri:

Nr. crt.

Tipuri de evenimente

Cod OBIS


Cade tensiunea de alimentare

P.L.01


Revine tensiunea de alimentare

P.L.02


Cade tensiunea pe faza R

P.L.03


Revine tensiunea pe faza R

P.L.04


Cade tensiunea pe faza S

P.L.05


Revine tensiunea pe faza S

P.L.06


Cade tensiunea pe faza T

P.L.07


Revine tensiunea pe faza T

P.L.08


Frecventa in afara domeniului -6% . +4%fn, limite conf. SR EN50160

P.L.09


Depasire prag putere M1

P.L.20


Revenire putere sub prag M1

P.L.10


Depasire prag putere M2

P.L.21


Revenire putere sub prag M2

P.L.11


Depasire prag putere M3

P.L.22


Revenire putere sub prag M3

P.L.12


Depasire prag putere M4

P.L.23


Revenire putere sub prag M4

P.L.13


Depasire prag putere M5

P.L.24


Revenire putere sub prag M5

P.L.14


Depasire prag putere M6

P.L.25


Revenire putere sub prag M6

P.L.15


Depasire prag putere M7

P.L.26


Revenire putere sub prag M7

P.L.16


Depasire prag putere M8

P.L.27


Revenire putere sub prag M8

P.L.17


Inversare sens energie

P.L.18


Sens energie pozitiv

P.L.19


Succesiune faze RTS

P.L.28


Succesione faze RST

P.L.29


Programare contor(fara ceas)

P.L.30


Programare ceas contor

P.L.31


Baterie scazuta

P.L.32


Eroare circuit masura

P.L.33


Polaritati faze diferite

P.L.34


Polaritati faze de acelasi semn

P.L.35


4.8 Diagnosticare erori si avertismente

4.8.1 Eroare circuit masura (DSP).

Corectitudinea datelor din registrii de configurare ai circuitului de masura se face in trei situatii:

- la punerea sub tensiune a contorului;

- la sfarsitul comunicatiei cu contorul;

- la inceputul fiecarei zile (ora 00:00)

Daca rezultatul verificarii este necorespunzator, pe afisaj apare mesajul “Err dSP” (P.L.33) si se marcheaza evenimentul in lista de evenimente.

Mesajul “Err dSP” se pastreaza pe afisaj pana la disparitia erorii. Disparitia erorii se poate produce la alimentarea contorului, la sfarsitul comunicatiei cu contorul sau la ora 00:00 a fiecarei zile.

4.8.2 Avertismente pe afisaj

Urmatoarele evenimente sunt semnalate pe afisaj, dar sunt si inregistrate in tabela de evenimente:

“lo batt” semnalizarea bateriei descarcate, cu P.L.32;

“oLo xxxx”, cu P.L.NN semnalizarea depasirii pragului de putere programat, unde x=18.

NN ia valoarea ultimului eveniment de depasire maxim de putere. Daca exista mai mult de patru maxime care au depasit pragul, aceasta se va vedea din faptul ca NN va fi diferit de ultimul eveniment de depasire maxim afisat.

Afisarea avertismentelor poate fi configurata in felul urmator:

1) Afisata in secventa de afisare, prin includere la sfarsitul secventei de afisare, daca exista;

2) Inghetarea codului pe afisaj;

3) Neafisata (ignorata).


4.9 Comunicatia

Pe port optic si bucla de curent conform IEC 62056-21: Direct local data exchange (3d edition of IEC 61107)

Activarea/dezactivarea comunicatiei pe bucla de curent se realizeaza prin comanda soft.

In cazul in care comunicatia pe bucla de curent este activata pentru comunicatia pe portul optic este necesara prezenta curentului de 20mA prin bornele 22-21, ale circuitului de curent conform IEC 62056.

Nivele de acces pentru comunicatia cu contorul:

1) Citirea datelor (fara parola) low level

2) 1 + Reset MD (necesita parola) engineering level;

3) 2 + Programare configurare contor + Programare program de tarifare + anulare indecsi + parole (necesita parola) high level;

4) 3 + Calibrare (necesta cheie hardware)

Pentru comunicatia prin modem sau alte cai conform IEC dedicat (optional) contorul dispune de port RS232.

Codurile OBIS pentru datele transmise pe caile de comunicatie sunt cele de la punctele 4.5, 4.7, 4.10.4 iar pentru datele din autocitirile 1 . 12 codurile sunt cele de la punctele 4.5 nr. crt. 165 . 258 in care cifra de dupa * ia valori de la 1 la 12 corespunzator celor 12 autocitiri. Valorile a caror cod se termina cu *1 corecpund ultimei autocitiri iar cele a caror cod se termina cu *12 corespund celei mai vechi autocitiri.


4.10 Functii suplimentare

4.10.1 Contorul poate dispune (optional) de pana la 2 iesiri de generatoare de impulsuri configurabile pentru energie activa si reactiva.

4.10.2 Contorul poate dispune (optional) de pana la 3 iesiri de releu pentru:

Pentru fiecare tip de releu se poate configura regula de actionare a acestuia dupa cum urmeaza:

- semnalizarea depasirii pragului de putere (o perioada de calcul a maximul de putere dupa constatarea depasirii);

- semnalizarea sfarsitului de interval (ultimile 9 s din perioada de calcul a maximului);

- controlul sarcinii (se programeaza actionarea releului la activarea anumitor tarife).

Nota: Numarul maxim de iesiri de generatoare de impulsuri si de relee care pot fi configurate este de 3, conectate la perechile de borne 15-16, 17-18, 19-20.

4.10.3 Corectia marimilor inregistrate cu necoincidenta punctului de delimitare.

4.10.4 Calitatea energiei

Pentru urmarirea parametrilor de calitate a energiei conform SR EN50160 contorul dispune de:

un registru pentru contorizarea duratei de timp saptamanale, in minute, in care valoarea medie a frecventei fundamentale a tensiunii retelei masurata timp de 10 s este in afara domeniului fn ± 1%.

un registru pentru contorizarea duratei de timp saptamanale, in minute, in care tensiunea medie pe 10 min a retelei este in afara domeniului Un±10%.

Contorul memoreaza ultimile 52 de valori ale celor doua registre sub forma:

52 paranteze corespunzator celor 52 seturi de valori memorate


C.50.178    (ll.zz.fxxxxxminVyyyyymin)


(ll.zz.fxxxxxminVyyyyymin);

unde:  - C.50.178 reprezinta codul OBIS al registrilor pentru contorizarea parametrilor de calitate a energiei.

- ll.zz reprezinta luna si ziua din luna ce defineste momentul de inceput al saptamanii in care au fost contorizate valorile celor doua registre;

xxxxx reprezinta valoare registrului de tip 1);

yyyyy reprezinta valoare registrului de tip 2).

Tot pentru urmarirea parametrilor de calitate a energiei conform SR EN50160 contorul genereaza eveniment cu marcarea momentului de timp, daca valoarea medie a frecventei fundamentale a tensiunii retelei masurata in timp de 10s este in afara domeniului fn–6% . +4%. Codul OBIS al evenimentului este P.L.17.


5 Montare si exploatare


Montarea contorului electronic de energie electrica Enerlux T se realizeaza prin fixarea acestuia pe o suprafata verticala cu ajutorul urechilor de prindere ale aparatului.

Dimensiunile de gabarit ale aparatului si cele de montaj sunt prezentate in figura 2.

Dupa fixarea contorului in pozitia de functionare se realizeaza legarea acestuia in circuit prin conectarea conductoarelor retelei electrice (cuplul de strangere al suruburilor bornelor de conectare la retea trebuie sa fie de min 2Nm) si a circuitelor auxiliare (circuite de comanda externa/bus local, circuitele contactelor releelor) la bornele contorului conform figurii 3. Daca contorul este prevazut cu modem telefonic (EUROCOM24) pentru transmisia datelor, acesta se monteaza pe contor in conectorul tip D cu 9 pini. In continuare se monteaza si se sigileaza capacul blocului de borne.

Introducerea programului de comutare al tarifelor pentru contor (programarea) se poate realiza atat in ateliere specializate cat si la utilizatorul aparatului prin utilizarea portului optic al contorului si un aparat adecvat pentru asigurarea comunicatiei si programare (unitate de comunicatie portabila, laptop).

Pentru citirea datelor contorizate la utilizator se poate utiliza de asemenea portul optic al contorului si un aparat adecvat pentru comunicatie si memorarea datelor contorizate.

Inlocuirea bateriei cu Li, ce asigura functionarea circuitului clock-calendar al contorului pe durata intreruperii alimentarii de la retea, se realizeaza numai in ateliere specializate (prin deschiderea contorului si acces la bateria fixata in locasul dedicat). Data schimbarii bateriei se memoreaza prin reprogramarea contorului.

Daca nu se cere in mod special altfel, contorul electronic are inscris programul de tarifare de tip: Tarif A.

Se tarifeaza in doua zone orare energia activa import si reactiva in cadranul I.

Se calculeaza maximele de putere, la 15 minute interval fix, in doua zone orare, pentru energia activa importata si reactiva in cadranul I.

In curba de sarcina se achizitioneaza la 15 minute, energia activa import si export, energia reactiva in cele patru cadrane si tensiunea de la retea.

Schimbarea orei se face in ultima duminica din martie si din octombrie.

Sunt definite doua secvente de afisare, cu durata de afisare de 5 s, dupa cum urmeaza:

energia activa import corespunzatoare zonei orare 1;

energia activa import corespunzatoare zonei orare 2;

energia reactiva in cadranul I corespunzatoare zonei orare 1;

energia reactiva in cadranul I corespunzatoare zonei orare 2;

curentul pe faza R

curentul pe faza S

curentul pe faza T

tensiunea pe faza R

tensiunea pe faza S

tensiunea pe faza T

factorul de putere pe faza R

factorul de putere pe faza Sfactorul de putere pe faza T.


Autocitirea contorului se face in fiecare data de intai a lunii.


5. Garantii


Termenul de garantie este conditionat de respectarea conditiilor de transport, depozitare, montaj si exploatare.





















Fig.2 Dimensini de gabarit si prindere, sigilii

Fig.3


Contact |- ia legatura cu noi -| contact
Adauga document |- pune-ti documente online -| adauga-document
Termeni & conditii de utilizare |- politica de cookies si de confidentialitate -| termeni
Copyright © |- 2024 - Toate drepturile rezervate -| copyright
