FTJ cu functie de transfer de ordinul 2 fara offset la iesire

FTJ cu functie de transfer de ordinul 2 fara offset la iesire

La FTJ, o problema importanta este influenta tensiunii de decalaj a AO asupra iesirii avand in vedere ca semnalele de frecventa joasa, inclusive cele de curent continuu sunt favorizate.

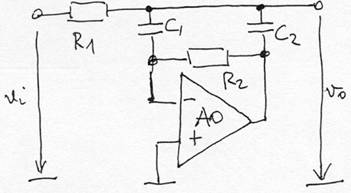

exemplu de schema in care in care tensiunea de decalaj a AO nu se transmite la iesire fiind blocata de capacitatile C₁ si C₂

- functia de transfer a circuitului:

- amplificarea de tensiune in banda de trecere: ,

Circuite interioare

Fiecare modul emitator are un atenuator variabil, manual sau automat, pentru reglarea nivelului de modulatie r.f. pe laser. Semnalul de r.f. este amplificat si precorectat (prin precompensarea distorsiunilor  de ord.2) inainte de a fi aplicat.

Prin circuite electronice de reglaj din modul se mentin constante puterea optica de iesire si temperatura laserului. Comunicand starea emitatorului prin cartela de interfata NIC (optionala), el este supraveghiat local sau de la distanta.

Emitatoarele ofera foarte buna izolare a intrarii de radiofrecventa auxiliare prin care se introduce programe locale.

Fiecare 210-QTX sau 810-QTX este acordat pe o lungime de unda UIT si reglat pentru una dintre lungimile de traseu continuu de fibra de 75, 100 sau 150 km la 64 QAM. Lungimile de traseu pot fi ajustate ca sa se potriveasca mai bine cu cele efective.

Panou frontal

Buna functionare a emitatorului se poate urmari dupa semnalizarea luminoasa si punctele de control de pe panoul frontal.

Toti emitatorii DT au pe panoul frontal un conector optic, cu acces de ambele parti ale peretelui separator.

Tipurile 200-TX, 700-TX si 800-TX au un comutator AGC/MAN cu care se alege intre reglajul de nivel automat sau manual.

Tipurile 200A-TX, 800E-TX si 800G-TX au un reglaj suplimentar pentru stabilirea manuala a punctului de functionare pe care-l va pastra reglajul automat. In modul automat, emitatorul compenseaza micile fluctuatii de nivel de r.f. si tine constant nivelul de r.f. aplicat laserului. In modul manual n

- impedanta de iesire este finita, avand valoarea R₁

Observatie generala: pentru toate tipurile de filtre active, in cazul in care se folosesc mai multe AO, proiectarea devine mult mai usoara (si acordarea acestora) deoarece vor fi mai multe grade de libertate in alegerea componentelor pasive si se obtine si o senzitivitate mai mica a performantelor fata de variatiile componentelor pasive.

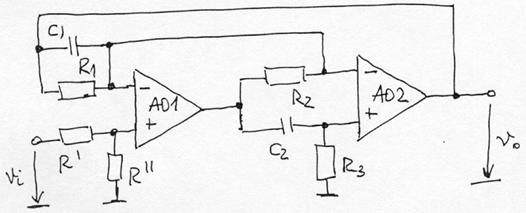

- exemplu de schema de FTJ cu doua AO in care divizorul format din rezistentele R’ si R” nu intervine decat in modulul amplificarii de tensiune din banda de trecere.
