Amplificatorul logaritmic (convertorul logaritmic) - desfasurarea lucrarii de laborator

Amplificatorul logaritmic (convertorul logaritmic) - desfasurarea lucrarii de laborator

LOGARITMIC

1. INTRODUCERE

Amplificatorul logaritmic (convertorul logaritmic) realizeaza intre marimea de la iesire si marimea de la intrare o dependenta logaritmica. In mod obisnuit marimea de la iesire este o tensiune iar marimea de la intrare este o tensiune sau un curent.

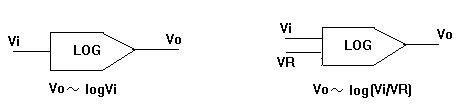

Simbolul utilizat pentru aceste convertoare si functia pe care o realizeaza sunt indicate in figura 1:

2.DESFASURAREA LUCRARII

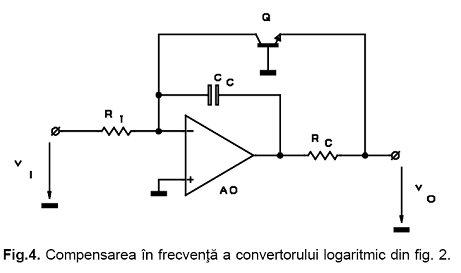

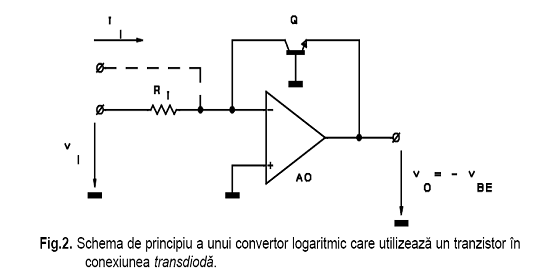

Schema electrica a convertorului logaritmic este dat in figura de mai jos:

1.1Presupunindu-se amplificatorele ideale si T=353K(80 C) si VR=10V se vor determina expresiile teoretice ale caracteristicilor de transfer Vo(Vi) si Vo(Ii).

Se determina si se reprezinta grafic(semilogaritmic) caracteristicile Vo(Ii) si Ic(V_BE) ale tranzistorului Q_i pentru valorile de colector indicate de tabelul de mai jos.

I_i	Pinii	R_i	V_i[V]	V₀ [V]	V_BE [V]	V₀ [V]	V_BE [V]
5 mA		1 KΩ	5 V
2 mA		1 KΩ	2 V
1 mA		1 KΩ	1 V
500 µA		1 KΩ	0.5 V
200 µA		1 KΩ	0.2 V
100 µA		1 KΩ	0.1 V
50 µA		100 KΩ	5 V
20 µA		100 KΩ	2 V
10 µA		100 KΩ	1 V
5 µA		100 KΩ	0.5 V
2 µA		100 KΩ	0.2 V
1 µA		100 KΩ	0.1 V
500 nA		10 MΩ	5 V
200 nA		10 MΩ	2 V
100 nA		10 MΩ	1 V
50 nA		10 MΩ	0.5 V
20 nA		10 MΩ	0.2 V
10 nA		10 MΩ	0.1 V
5 nA		10 MΩ	50 mV
2 nA		10 MΩ	20 mV

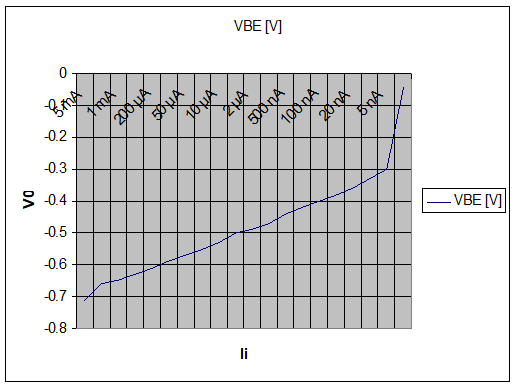

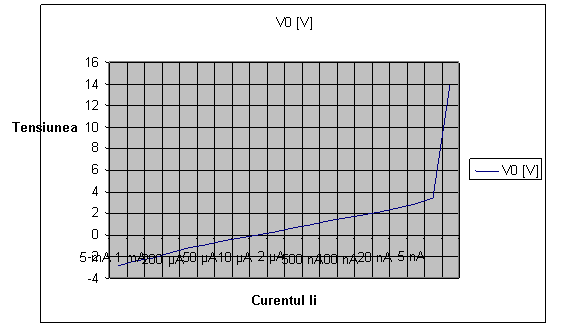

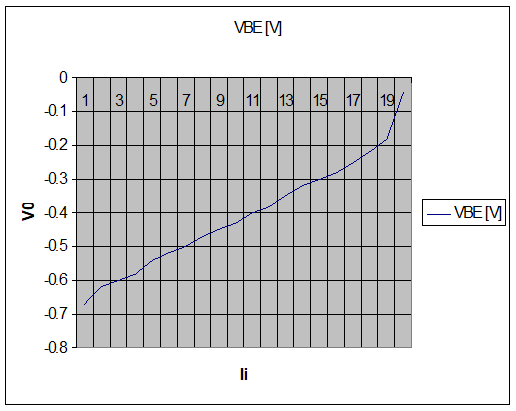

Se vor reprezenta grafic semilogaritmic caracteristicile V_o(I_i) si I_c(V_BE)
