FILTRU TRECE SUS cu functie de transfer de ordinul 1

FILTRU TRECE SUS cu functie de transfer de ordinul 1

Functia de transfer de ordinul 1 pentru un FILTRU TRECE SUS este de forma:

; - amplificarea (castigul) la frecventa infinita;

- ω₀ pulsatia (frecventa) caracteristica;

- regim sinusoidal permanent:

,

- modulul functiei de transfer si defazajul dintre iesire si intrare:

si

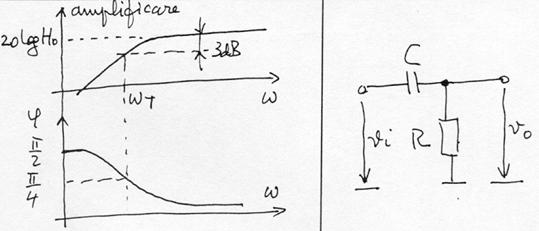

In reprezentarea grafica, caracteristica de frecventa este reprezentata la scara dublu logaritmica, modulul amplificarii fiind exprimat in decibeli iar caracteristica de faza la scara semilogaritmica;

- la frecvente joase, modulul amplificarii: (20logH₀

- in zona de tranzitie si in zona de atenuare panta caracteristicii de transfer este de – 20 dB/decada = - 6 dB/octava

* frecventa de taiere a filtrului, :

;

- se obtine ω_T = ω₀

* cel mai simplu circuit FILTRU TRECE SUS este realizat cu R si cu C

- ftia de transfer :

-prin identificare:

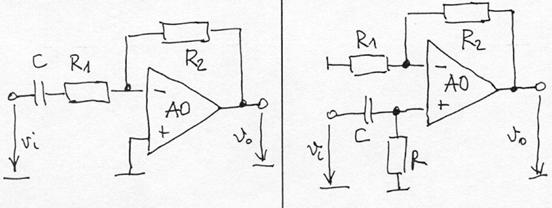

. * FILTRU TRECE SUS cu functie de transfer cu un singur pol dar cu amplificare de tensiune, :

- AO in schema de amplificator inversor:

;

- AO in schema de amplificator neinversor:

.

- in ambele situatii, cei doi parametri ai filtrului pot fi modificati independent iar impedanta de iesire a circuitului este foarte mica;
