Ridicarea caracteristicilor statice ale fotodiodei

Competenta: Identifica componentele electronice analogice

Verifica functionalitatea componentelor electronice analogice

Obiectivul/obiective vizate:

Dupa parcurgerea acestei activitati vei fi capabil sa:

colectezi datele numerice corespunzatoare activitatii planificate;

selectezi datele obtinute din masuratori sau alte surse;

inregistrezi datele;

ridici caracteristicile statice ale fotodiodei;

formulezi concluzii pe baza unei analize critice.

Durata: 50 min.

Tipul activitatii: experimentul

Sugestii: elevii se pot organiza in grupe de 3 – 4 elevi

Sarcina de lucru:

Reprezentati grafic caracteristicile statice ale fotodiodei.

Mod de lucru:

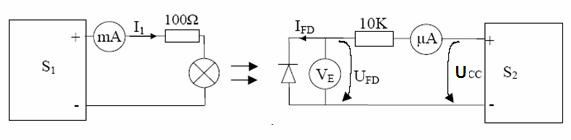

Realizati montajul din Fig. 1.

Fig. 1. Montaj pentru ridicarea caracteristicilor statice ale fotodiodei

Acoperiti fotodioda pentru a nu fi iluminata;

Variati tensiunea sursei S₂;

Completati Tab. 1;

Tab. 1. Datele experimentale pentru caracteristica statica de intuneric a fotodiodei

Reglati I₁ = 10 mA si modificati U_CC din sursa S₂ din volt in volt pana se obtine o instabilitate a lui I_FD. Valoarea lui U_FD in acest caz reprezinta U_Rmax (tensiunea inversa maxima);

Pentru diferite valori ale  curentului I₁, variati tensiunea sursei S₂;

Completati Tab.2;

Tab. 2. Datele experimentale pentru caracteristicile statice la iluminare a fotodiodei

Trasati caracteristicile statice ale fotodiodei in cadranul trei al planului curent  - tensiune.

Daca ati realizat cerinta, treceti la activitatea urmatoare, in caz contrar consultati fisa de documentare 5.1 si refaceti activitatea.
