DISPOZITIVE SENSIBILE LA DESCRCARI ELECTROSTATICE (ESDS)

1. Generalitati

Numeroase blocuri electronice care se inlocuiesc in cadrul exploatarii la linie (LRU) contin microcircuite si alte dispozitive sensibile care se pot deteriora in urma descarcarilor electrostatice. Aceste blocuri poarta denumirea de blocuri sensibile la descarcari electrostatice (ESDS). Pe aceste blocuri ESDS se instaleaza etichete care atesta ca aceste blocuri necesita o manipulare speciala. Personalul care scoate, instaleaza sau transporta astfel de blocuri trebuie sa inteleaga bine electricitatea statica, inclusiv generarea ei si protectia impotriva descarcarilor electrostatice.

2. Avertizarea ESDS

Un dispozitiv ESDS este orice dispozitiv ale carui caracteristici fizice sau electrice pot fi alterate ca rezultat al unei descarcari electrostatice prin acel dispozitiv sau prin suprafata lui.

Fenomenul nociv al descarcarilor electrostatice  necesita o publicitate adecvata, care sa ajunga in toate compartimentele de intretinere care manuiesc astfel de dispozitive. Intreg personalul trebuie sa fie avertizat de consecintele paguboase care rezulta din neacordarea atentiei necesare la manuirea echipamentului care este inscriptionat ca ESDS.

DESCARCARI ELECTROSTATICE

1. Sarcini electrostatice

Sarcinile electrostatice (electricitate statica) sunt generate si stocate intr-o varietate mare de moduri. Se genereaza din frecarea intre diferite materiale. Lista materialelor arata care sunt incarcate pozitiv si care negativ. Cu cat pozitia pe lista este mai sus, cu atat mai pozitiva este sarcina electrica, si cu cat mai jos este pozitia pe lista, cu atat mai negativa este sarcina. (Fig.1)

2. Stocarea

Electricitatea statica este stocata in materiale dielectrice pana in momentul intrarii in contact a materialului incarcat cu pamantul. Corpul omenesc, parul, hainele, pardoselile, racurile de echipamente si insasi echipamentele pot fi incarcate electrostatic. In Fig.2 se prezinta exemple de sarcini statice care apar in activitatea curenta.

3. Descarcarea electrostatica

Descarcarea electrostatica (ESD) este un transfer de sarcina electrostatica intre corpuri de potentiale electrostatice diferite, transfer cauzat de contactul direct sau indus de un camp electrostatic. Descarcarile din imbracamintea sintetca de nylon sau din parul uman pe polietilena sau pe otel, sunt in masura sa deterioreze componente ESDS neprotejate.

Daca descarcarea electrostatica poate fi vazuta sau simtita, este de presupus ca diferenta de potential dinaintea descarcarii este de ordinul miilor de volti, dar tensiunea suficienta pentru deteriorarea unor echipamente ESDS este de ordinul a 100V sau chiar mai mica. (Fig.3)

4. Deteriorarea echipamentelor ESDS

Deteriorarea componentelor interioare ale blocurilor sensibile ESDS poate imbraca forme diferite de la modificarea caracteristicilor sistemului, sau degradarea performantelor, pana la totala distrugere (cedare). Totul depinde de marimea energiei electrice si de durata descarcarii statice.

Deteriorarea cea mai putin vizibila poate cauza probleme de intretinere semnificative si oneroase, cum sunt cele rezultate din functionarea intermitenta. Aceste probleme conduc la pierderea increderii in echipament.

MATERIALE SARCINA

(marime si polaritate)

Aer

Mainile omenesti

Azbest

Blana de iepure

Sticla

Mica

Parul uman

Nylon

Lana                                                                pozitiv crescatoare

Blana

Plumb

Matase

Aluminiu

Hartie

Bumbac                      __________ ______ ____ ___________

Otel

Lemn

Chihlimbar

Ceara de etansare

Cauciuc dur

Nichel Cupru

Alama Argint

Aur Platina

Sulf

Acetati

Poliester

Celuloid           negativ crescatoare

Orlon

Saran

Poliuretan

Polietilena

Polipropilena

PVC (vinilin)

CTFE

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

Silicon

Teflon

Fig.1 Tabel cu materiale care genereaza tensiuni electrostatice

Fig.2 Tensiuni electrostatice tipice

Fig.3  Sensibilitatea statica a unor componente tipice

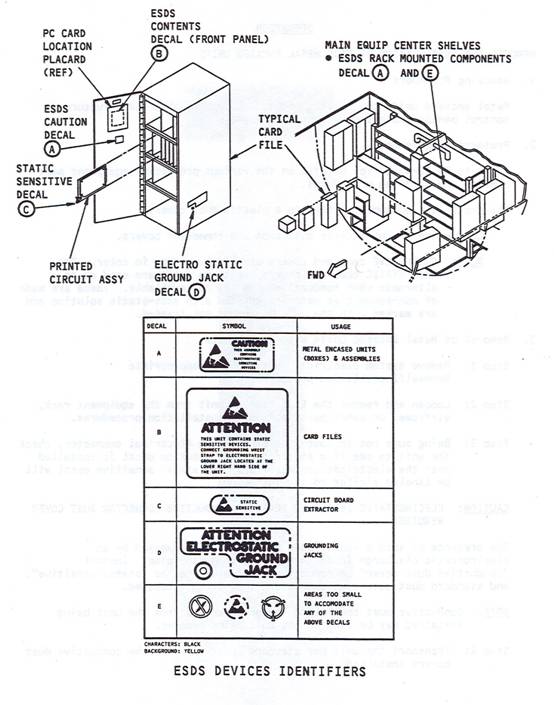

IDENTIFICATORI DISPOZITIVE ESDS

1. Generalitati

Cum se pot proteja aceste dispozitive sensibile ESDS? Scopul procedurilor de mai jos este de a alerta personalul de intretinere in a recunoaste si a manui corect blocurile cu dispozitive sensibile ESDS.

2. Identificatori

Procedurile care urmeaza contin precautiile necesare pentr manipularea in conditii de securitate a blocurilor identificate cu etichete ESDS. Prima cerinta este de a identifica zona sensibila ESDS sau blocurile de echipament care contin componente ESDS. Aceasta se realizeaza cu ajutorul unei etichete scrisa cu negru pe fond galben care atentioneaza asupra unor componente sensibile la electricitate statica. Astfel de etichete se plaseaza pe:

Racuri si rafturi cu echipamente

Blocuri metalice LRU (cutii)

Placute cu circuite imprimate

Cele doua urechi de fixare a placutelor de circuite imprimate.

De asemenea, aceste etichete galbene inscriptionate 'Static Sensitive Label' se pun pe spatele blocurilor metalice langa conector. Aceasta pentru ca personalul sa evite a atinge pinii conectorului si sa instaleze un capac cu pulbere conductoare pe bloc cand acesta nu se instaleaza pe avion.

Cand se lucreaza cu placute de circuit imprimat instalate in lacasurile respective, precautiile care se iau sunt si mai stricte.

3. Tipuri de etichete

Se folosesc trei tipuri de etichete de avertizare a blocurilor ce contin circuite sensibile ESDS. Pe unele blocuri se pun etichete cu simboluri militare sau comerciale, dar pe majoritatea blocurilor se pun etichete cu simboluri internationale (JEDEC). Pe placutele cu circuite imprimate care sunt LRU, eticheta este marcata 'Static Sensitive'.

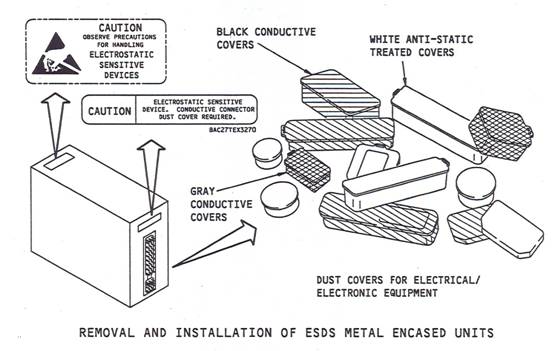

SCOATEREA SI INSTALAREA BLOCURILOR METALICE ESDS

1. Proceduri de manipulare

Blocurile metalice pot fi montate in racuri, prinse in buloane de structura avionului, sau panouri de comanda instalate in tabloul de bord.

2. Echipament de protectie

Pentru detalii privind numerele de catalog a diferitelor echipamente de protectie si proceduri de manipulare, a se vedea MM 20-41-01.

Echipamentul de protectie se refera la un capac de plastic cu pulbere :

Capace anti-statice conductive si capace de conectori.

NOTA: Capacele conductive si de conectori sunt de culoare neagra sau gris. Capacele anti-statice si ale conectorilor de culoare alba sunt alternative pentru cazul cand nu se dispune de capace conductive.

Acestea sunt capace din material dielectric tratate cu solutie

anti-statica si marcate cu data la care s-a facut tratarea.

3. Scoaterea blocurilor metalice dotate cu etichete ESDS

Pasul 1: Deconectarea sursei de putere electrica conform procedurii de

Instalare/Dezinstalare corespunzatoare.

Pasul 2: Desigurantarea si scoaterea bloculi etichetat ESDS din rac, din           structura sau din panoul de bord conform procedurii de Instalare/Dezinstalare.

Pasul 3: Avand grija sa nu se atinga pinii conectorului, se verifica blocul spre a se vedea daca are eticheta 'Static Sensitive' in spate langa conector.

Aceasta eticheta va fi inscriptionata astfel:

CAUTION: ELECTROSTATIC SENSITIVE DEVICE. CONDUCTIVE

CONNECTOR DUST COVER REQUIRED

Prezenta unei astfel de etichete presupune ca blocul poate fi deteriorat de o descarcare electrostatica prin pinii conectorului. Trebuie sa se monteze capace cu pulbere conductiva pe conectorii marcati 'Static Sensitive' si capace cu pulbere standard pe conectorii care nu sunt marcati astfel.

NOTA Capacele cu pulbere conductiva si capacele conectoarelor de la blocul care s-a instalat se pot aplica pe un alt bloc care s-a scos.

Pasul 4: Blocul se transporta conform parcticilor standard cu capacele cu pulbere conductiva montate.

FUNCTIONARE

4. Instalarea blocurilor metalice dotate cu etichete ESDS

Pasul 1: Se verifica deconectarea sursei de putere conform procedurii de

Instalare/Dezinstalare.

Pasul 2: Cu grija de a nu se atinge pinii conectorului, se scot toate capacele cu pulbere conductiva de la blocul ce urmeaza a fi instalat.

Pasul 3: Se instaleaza si se siguranteaza blocul marcat cu eticheta ESDS conform procedurii de Instalare/Dezinstalare.

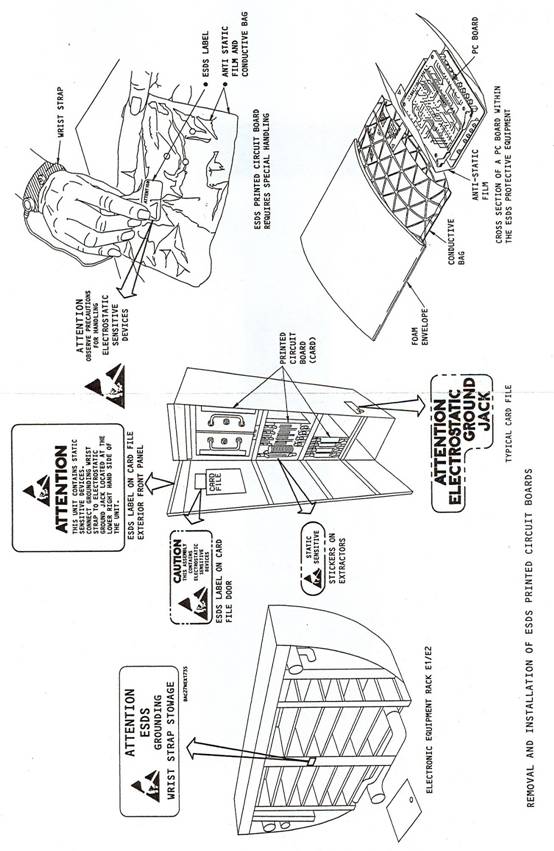

SCOATEREA SI INSTALAREA PCB ESDS

1. Proceduri de manipulare

Cand se lucreaza cu placute de circuite imprimate de la blocuri LRU instalate in lacasuri, precautiile care se iau sunt si mai stricte decat in cazul blocurilor metalice.

2. Echipament de protectie

Pentru detalii privind numerele de catalog ale diferitelor echipamente de protectie si proceduri de manipulare, a se vedea MM 20-41-01. Echipamentul de protectie folosit la manipularea placutelor de la LRU etichetate ESDS consta din:

Film anti-static

Punga conductoare

Punga de burete

Bratara

Sfoara din bumbac 100% sau banda adesiva

Etichete ESDS

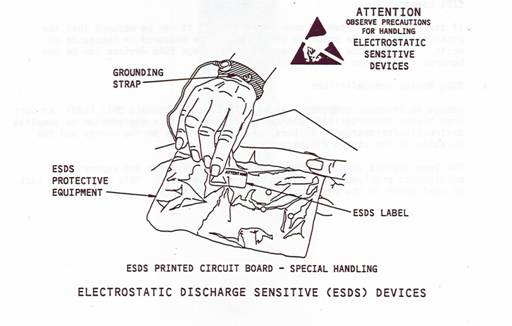

Operatorul isi va pune bratara conductiva la incheietura mainii si o va conecta la punctul de masa electrostatic, in felul acesta aducand si mentinand potentialul sau electric la aceeasi valoare cu cel al lacasului cu placute. Deabia acum, el poate deschide lacasul si scoate sau instala o placuta.

3. Scoaterea placutelor de circuite imprimate dotate cu etichete 'Static Sensitive'

NOTA: Etichetele plasate pe exteriorul lacasului de placute indica faptul ca lacasul contine placute LRU ESDS.

Pasul 1: Deconectarea sursei electrice conform procedurilor de Instalare/Dezinstalare adecvate

ATENTIE: Se vor utiliza numai bratari avand rezistenta de inpamantare cuprinsa intre 250kΩ si 1.5 MΩ. Conectarea bratarii printr-o rezistenta de mica valoare poate fi periculoasa producand socuri electrice.

Pasul 2: Se conecteaza bratara la punctul de inpamantare al lacasului de placute si se pune pe mana operatorului.

Pasul 3: Se deschide usa de acces la placute si conform etichetei cu amplasarea placutelor in lacas, se determina placuta care urmeaza sa fie scoasa.

Pasul 4: Se folosesc extractorii stanga/dreapta sau sus/jos pentru a scoate placuta cu circuite imprimate din lacas.

Pasul 5: Placuta se inveleste in folie de film anti-static. Se pune eticheta ESDS pe folia de film. Folia cu film anti-static are rolul de a proteja integritatea pungii conductive pentru a nu fi intepata de proeminentele pieselor montate pe placute.

Pasul 6: Se pune placuta invelita in folia de protectie intr-o punga conductiva ESDS. Se inchide punga prin indoirea capatului deschis si se eticheteaza ESDS peste indoitura. Se leaga pachetul cu sfoara de bumbac si banda adesiva sau capse.

Pasul 7: Pachetul se introduce int-o punga de burete pentru a se mentine integritatea pachetului la transport.

Pasul 8: Se inchide si se siguranteaza usa lacasului cu placute.

Pasul 9: Se deconecteaza bratara de la punctul de inpamantare.

Pasul 10: In final se pune pachetul ce contina placuta cu circuite imprimate intr-un container rigid pentru transport.

4. Instalarea placutelor de circuite imprimate etichetate ESDS

Pasul 1: Se verica deconectarea de la sursa de purere electrica conform procedurilor de Instalare/Dezinstalare

ATENTIE : Se vor utiliza numai bratari avand rezistenta de inpamantare cuprinsa intre 250kΩ si 1.5 MΩ. Conectarea bratarii printr-o rezistenta de mica valoare poate fi periculoasa producand socuri electrice.

Pasul 2: Se conecteaza bratara la punctul de inpamantare a lacasului cu placute si se pune pe bratul operatorului

Pasul 3: Se deschide usa de acces a lacasului cu placute si folosind eticheta de amplasare a placutelor, se determina locatia exacta a placutei ce urmeaza fi introdusa

Pasul 4: Se scoate placuta cu circuite imprimate etichetata ESDS din punga de burete, din punga conductiva si din folia de film anti-static.

Pasul 5: Folosind extractorii sus/jos sau stanga/dreapta, se insereaza placuta in lacasul cu placute. Se siguranteaza placuta prin zavorarea extractorilor.

Pasul 6: Se inchide si se siguranteaza lacasul cu placute si se deconecteaza bratara.
