MIEZURI MAGNETICE

Miezurile magnetice comstituie calea de inchidere a majoritatii liniilor de camp magnetic,caracateristic fenomenelor pe care se bazeaza functionarea aparatelor electrice.

1.Miezuri magnetice pentru curent continuu

Miezurile magnetice pentru curent continuu sunt strabatute de flux magnetic constant in timp si se executa in constructie masiva,din piese turnate sau din profile laminate sub forma de bare sau benzi.

Pentru aparatele de curent continuu,miezurile magnetice pot fi in forma de U,in manta,de tip plonjor sau de tip clapeta.

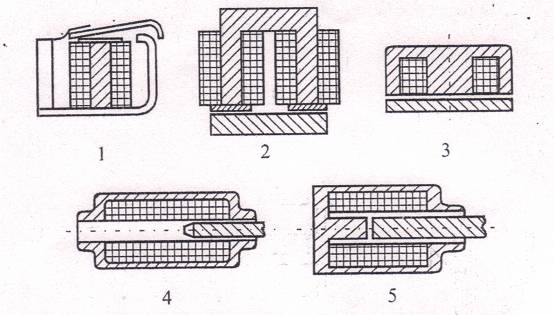

Figura 11:

Miezuri magnetice de current continuu:

1-tip clapeta;2-in forma de U;3-manta;4,5-tip plonjor.

Materialele cele mai folosite pentru miezuri magnetice,specifice constructiei de aparate electrice,sunt:

-fierul electrotehnic cu procent mic de carbon

-fierul carbonil foarte pur(pentru miezuri magnetice de relee)

-fierul de tip”Armco” cu procent de carbon sub 0,1%.

Miezurile magnetice massive se obtin la dimensiuni prin prelucrarea mecanica a pieselor turnate sau a profilelor laminate.

2.Miezuri magnetice pentru current alternative

Miezurile magnetice pentru curent alternative sunt strabatute de flux magnetic variabil in timp.

Pentru reducerea pierderilor de energie datorita curentilor Foucault(turbionari),aceste miezuri se executa din benzi sau din tole  de tabla silicioasa,isolate intre ele.

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

Tabla silicioasa pentru electrotehnica contine diferite procente de siliciu si se simbolizeaza cu litera E,urmata de cifre romane care indica gradul de aliere (ex:E II. P10=2,8 W/kg; tabla are 1,7%Si, iar P10 reprezinta pierderile de magnetizare la o inductie B=1 Tesla).

Tabla laminata la rece are grosimi de 0,35mm,3% siliciu si pierderi sw magnetizare P10<0,6W/kg.

Miezurile magnetice cu armature mobila ,cu miscare de translatie sau de rotatie se utilizeaza pentru electromagnetii de comanda dinconstructia aparatelor electrice.

Miezurile magnetice fara armature mobile sunt intalnite in constructia unor bobine si a transformatoarelor de masura.

Miezurile magnetice de curent alternativ pot fi :din tole I,din tole L, din tole E, din banda spiralizata in forma de U.

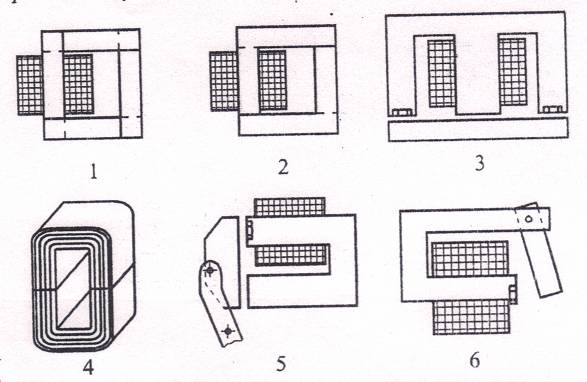

Figura12:

Miezuri magnetice de current alternative:

1-din tole I;2-din tole L;3-din tole E;4-din banda spiralata;5,6-in forma de U.

3.Miezuri magnetice obtinute prin sinterizare

Miezurile magnetice obtinute prin sinterizare au o forma constructive mai deosebita.Un asemenea miez realizat din doua jumatati care se ansambleaza cu cleme elastice este aratat in figura 13.

Miezurile magnetice sinterizate se realizeaza din ferrite moi,ferrite dure,materiale magneto-ceramice.

Figura13:

Miezuri magnetice sinterizate:

1-partile miezului;

2-carcasa bobinei.
