Calculul fortelor la tija limitatorului la sarcina de declansare

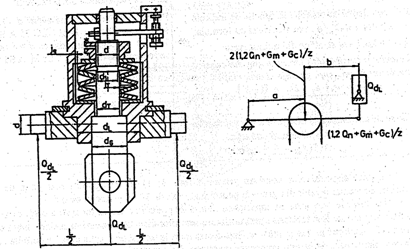

Calculul fortelor la tija limitatorului la sarcina de declansare:

a)     Pentru limitatorul la sarcina cu papuc montat:

b)     Pentru limitatorul de sarcina cu rola montata

c)      Pentru limitatorul de sarcina cu rola montata in traversa

Tila limitatorului se verifica la solicitarea de tractiune si la oboseala, in sectiune degajarii la cota si in sectiunea de trecere de la la .

Pentru toate cele trei cazuri s-au neglijat:

randamentul planu;ui de ridicare, considerandu-se ca toate ramurile se incarca in mod egal;

- sarcina normala;

- greutatea muflei;

- greutatea cablurilor;

Z - numarul de ramuri ale planului de ridicare;

Trecerile de sectiune ale tijei vor fi prevazuta cu degajari si raze de racordare rectificate

= 700 . 800 daN/cm2 pentru otel cu = 8000 daN/cm2.

Rezistenta admisibila la strivire a filetului: = 1000 daN/cm2 pentru piese executate din otel cu = 8000 daN/cm2.

Rezistenta admisibila la incovoiere a filetului:



Alegerea arcurilor disc

Din STAS 8251-68 se allege tipul si montajul arcurilor disc, in funcyie de diametrul tijei si de .

Pentru domeniul de forte:

600 . 2050 daN 7x1xB125(7 arcuri disc B125 montate in coloana).

1200 . 4100 daN5x2xB125( 5 pachete de cate 2 arcuir disc B125 montate in coloana).

2500 . 6150 daN7x1xA125

4000 . 12300 daN5x2xA125

Pentur arcul B125 comprimat la sageata , rezulta P=3100 daN

Pentru arcul A125 comprimat la sageata , rezulta P=8800 daN

Sageata de pretensionare a coloanei de arcuri disc

Cursa palpatorului la declansare

Cursa palpatorului la declansare

Cursa palpatorului la sarcina nominala

Cursa palpatoruluii intre sarcina nominala si sarcina de declansare:

Pentru functionarea in conditii bune trebuie ca:

Unde cm= cursa de declansare a microintreruptoarelor

Calculul insensibilitatii limitatorului, datorita frecarilor intre arcuri

Pentru simplificarea tehnologiei de executie se foloseste o tija filetata unitara avand , iar , tipul filetului fiind Rd 64

Pentru eliminarea jocurilor si pentru reducerea amplitudinii solicitarii variabile dupa un ciclu pulsator, coloana e arcuri disc se pretensioneaza la o forta

Pentru asigurarea durabilitatii arcurilor disc se recomanda ca sageata lor de lucru sa nu depaseasca valaorea

Valoarea fortei P pentru sunt date in table, STAS 8215-68

z - numarul pachetelor de arcuir disc din coloana.

i - numarul arcurilor disc in pachet

- jocul intre bucsa de ghidare si exteriorul arcurilor disc:

- Materialul recomandat pentru arcurile disc: 60 Si 15A STAS 795-80 sau 51VCr 11A STAS 795-80. Tratament termic: calire si revenire la duritatea 48 . 52 HRC.

- Bucsa de ghidare p0e exterior a coloanei de arcuri disc va avea o duritate de min. 55 HCR.

- Nu se admite ghidare pe tija filetata (

- Pentru asigurarea paralelismului suprafetelor superioare si inferioare si pentru reducerea frecarii, acestea se rectifica invederea realizarii unor fatete de asezare inelare de 0,4 . 1mm.

=0,015 . 0,025 coeficientul de frecare pentru arcuri unse cu unsoare consistenta

z- numarul de arcuri disc.

- Conditia de buna functionare este
