Evaluarea conexiunii Internet pentru o retea LAN

Evaluarea conexiunii Internet pentru o retea LAN

Obiective

Acest laborator urmareste modelarea si analiza problemelor care apar in infrastructuri de conectare a LAN la Internet.

Se investigheaza performanta aplicatiilor si planificarea capacitatii optime a linkului intre un LAN si un ISP. Se realizeaza un studiu comparativ al solutiilor propuse.

1. Conectarea retelei LAN la Internet prin linkde 64 kbps

1.1.  Crearea modelului retelei

a.     Crearea proiectului:  Gr_451a.Laborator3

b.     Crearea scenariului  Link_64K

c.      Crearea modelului, prezentat in fig.1. Se va folosi metoda de creare de noduri si linkuri cu ajutorul patelei de obiecte (Object Palette)

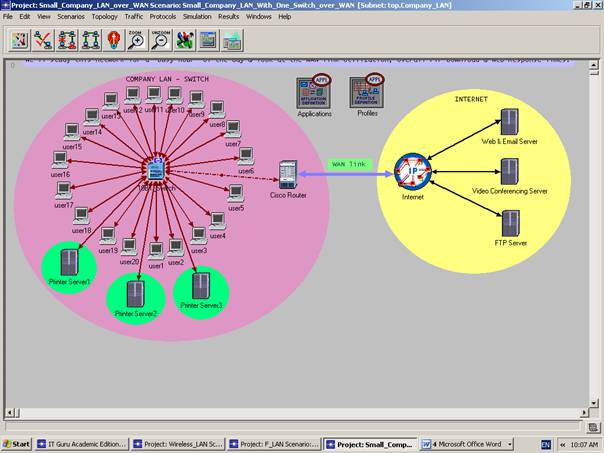

Fig.1. Modelul retelei My_ LAN

Structura modelului retelei

d.     Se configureaza aplicatiile folosite in retea

ANALIZA: HTML - structura unui document html - heading-uri, paragrafe, formatul textului ANALIZA: Elementele limbajului HTML - marcaje de baza, marcaje pentru structurarea documentului, marcaje pentru formatarea textului si crearea listelor

Se configureaza 6 aplicatii si anume

• Web (Heavy),
• Web(Light),
• FTP,
• Email(Low),
• Email(Hight),
• Print,

e.     Se configureaza profilul aplicatiilor Web Browser, Researcher, Game Player. Operation Mode se alege Simultaneous pentru toate profilele.

g. Se configureaza profilurile suportate de workstation

h. Configurarea serviciilor suportate de servere

1.2 Configurarea statisticilor.

o      Se selecteaza colectarea de statistici globale (Global Statistics) pentru  Email, Ethernet, FTP, HTTP, TCP, UDP, Voice

o      Se selecteaza colectarea de statistici pe obiecte (Object  Statistics) dupa cum urmeaza: Ethernet, TCP, UDP, Client and Server: Email, FTP, HTTP, Voice

o      Se selecteaza colectarea de statistici pentru linkul WAN : Link Statistics point-to-point

1.3. Simularea retelei cu link WAN intre LAN si ISP

o      Se lanseaza in executie simulatorul  Configure/Run simulation button

o      Se seteaza durata la 10 minute

o      Se lanseaza in executie simulatorul  Run

o      La terminarea executiei simularii se inchide fereastra simulatorului Close

1.4. Vizualizarea rezultatelor simularii.

Global statistics: [pentru toate aplicatiile]

Traffic sent + momentul la care apare traficul maxim

Traffic received + momentul la care apare traficul maxim

Response time

Object Statistics

Router <-> Internet

Point-to-point

utilization <-

utilization <-

throughput <-

throughput ->

queuing delay <-

queuing delay ->

2.       Se creeaza scenariul  Link_64K_Voice_G711 si se modeleaza reteaua din fig.2

Se defineste aplicatia Voice  cu atributele:

Silence Lenth             default

Talk Length default

Destination Name     Voice Destination

Encoder Scheme        G.711

Type of Service          Best Effort

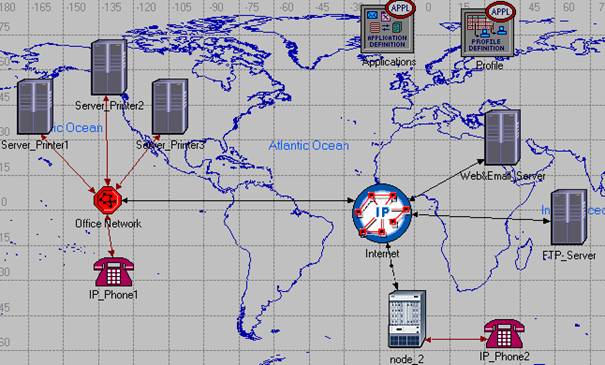

Fig.2 LAN conectat la Internet

Se defineste profilul VoIP cu aplicatia Voice

Se adauga doua telefoane IP

1.     IP_Phone1, conectat la switch-ul subretelei are configurate

profilul                        VoIP

client address                         IP_Phone1

Applications: Preference Destination         IP_Phone2

2.     IP_Phone2 conectat la Router2 are configurate

profilul                        VoIP

client address                         IP_Phone2

Applications: Preference Destination         IP_Phone1

Se realizeaza simularea retelei.

Se compara si se analizeaza rezultatele

Global statistics:

Voice

Traffic sent

Traffic received

Packet End-to-End Delay

Packet  Delay Variation

Object Statistics

IP Phone 1 | 2

TCP si UDP

Traffic Sent

Traffic Received

Voice Application

Traffic sent

Traffic received

Packet End-to-End Delay

Packet  Delay Variation

Router 1 <-> Internet si Router 2 <-> Internet

Point-to-point

utilization <-

utilization <-

throughput <-

throughput ->

queuing delay <-

queuing delay ->

traficul global pentru toate aplicatiile

Packet End-to-end delay

Packet delay variation

Statisticile point-to-point pentru linkul WAN

3.       Se creeaza scenariul  Link_64K_Voice_G723.1 prin duplicarea scenariului Link_64K_Voice_G.711

Se modifica Encoder Scheme prin selectia G.723.1

Se realizeaza simularea retelei.

Se compara si se analizeaza rezultatele indicate la exemplul 2

4.       Se creeaza scenariul  Link_128K_Voice_G711 prin duplicarea scenariului Link_64K_Voice_G.711

Se modifica data rate pentru linkul WAN la 128 kbps

Se realizeaza simularea retelei.

Se compara si se analizeaza rezultatele indicate la exemplul 2

5.       Se creeaza scenariul  Link_128K_Voice_G723.1 prin duplicarea scenariului Link_64K_Voice_G.711

Se modifica data rate pentru linkul WAN la 128 kbps

Se modifica Encoder Scheme prin selectia G.723.1

Se realizeaza simularea retelei.

Se compara si se analizeaza rezultatele

Se compara si se analizeaza rezultatele indicate la exemplul 2

6.       Se creeaza scenariul  Link_512K_Voice_G711

Se realizeaza simularea retelei.

Se compara si se analizeaza rezultatele indicate la exemplul 2

7.       Se creeaza scenariul  Link_512K_Voice_G723.1

Se realizeaza simularea retelei.

Se compara si se analizeaza rezultatele indicate la exemplul 2

8.       Intrebari

Cum se realizeaza conectarea LAN la Internet?

Care sunt parametrii care definesc aplicatia Voice?

Care sunt aplicatiile care folosesc protocolul TCP la nivel de transport ?

Care sunt aplicatiile care folosesc protocolul UDP la nivel de transport ?

Cum se poate realiza reducerea End-to-End Delay pentru comunicatiile vocale ?

Definiti tipurile de servicii (Type of Service) modelate in simulatorul OPNET ?

Poate fi conectat IP Phone la un link ppp

Poate fi conectat un server la Internet prin link ppp ?

Poate fi conectat modelul OPNET pentru Internet (ip32_cloud) la un LAN prin link Ethernet 100BaseT ?

Comparati traficul vocal transmis in retea pentru schemele de codare G.711 si G.723.
