UNITATI DE DISCHETA - interfata pentru FDD, inregistrarea si citirea datelor

UNITATI DE DISCHETA - Interfata pentru FDD,  Inregistrarea si citirea datelor

Unitatea de Discheta (Floppy Disk Unit - FDU): realizata pentru a citi/scrie informatii de pe/pe dischete.

Unitatile de 3.5 inch echipeaza in mod uzual echipamentele de calcul. Calculatoarele din generatiile mai vechi pot avea in dotare si o unitate de dischete de

5.25 inch, dar in general acestea au fost scoase din uz.

Dischetele pot fi protejate la scriere; de exemplu, in cazul dischetelor de 3.5 inch acest lucru este realizat prin intermediul unei ferestre culisante. Deplasand fereastra astfel incin decuparea sa fie vizibila protejeaza discheta la scriere; obturand decuparea, pot fi scrise date pe discheta. Pe o discheta protejata nu se pot ￳crie date. Acest lucru este util deoarece o discheta este in general utilizata pentru schimbul de date intre calculatoare, sau pentru a instala aplicatii noi si prin protectia ei ne asiguram ca datele de pe discheta nu pot fi afectate de virusi.

Unitatile de discheta sunt desemnate prin literele alfabetului A sau B. Litera A corespunde primei unitati de discheta din calculator, iar litera B celei de a doua unitati de discheta, daca aceasta exista. Unitatea de discheta A are un rol important deoarece de pe ea se incarca sistemul de operare, acesta fiind cel mai important program de pe calculator. Fara un sistem de operare, utilizatorul nu poate comunica cu echipamentul sau de calcul.

A) Interfata pentru FDD

Seamana cu un port serial cu cateva linii de comanda suplimentare. Sunt utilizate doua semnale Drive Select pentru cele doua unitati A si B.

Cererile trimise de BIOSsau comenzile hardware directe sunt convertite in impulsuri de catre controllerul FDD.

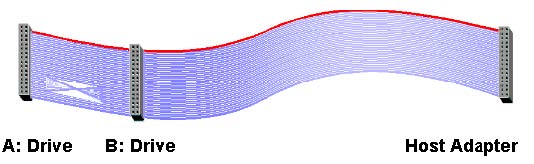

Identitatea unitatii FDD este stabilita prin rasucirea ubui grup de cinci conductoare intre conectorii de pe cablu, prin care sunt inversate semnalele pentru selectarea unitatii si pentru controlul motorului.

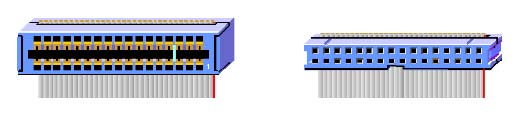

Cablul utilizat este urmatorul.

WiNS – DMPC – Capitolul V

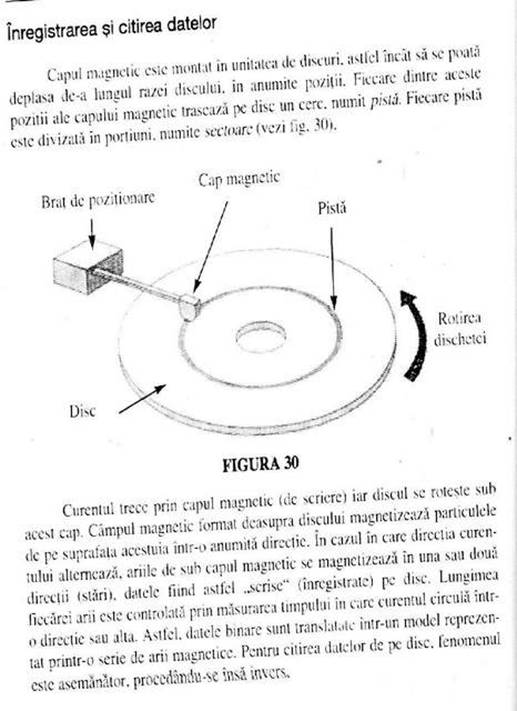

B) Inregistrarea si citirea datelor

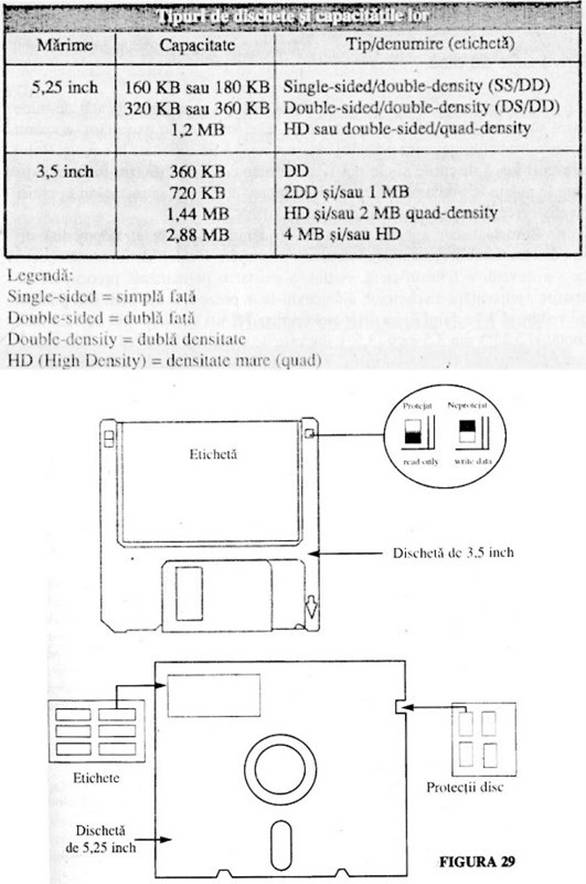

C) Medii de stocare

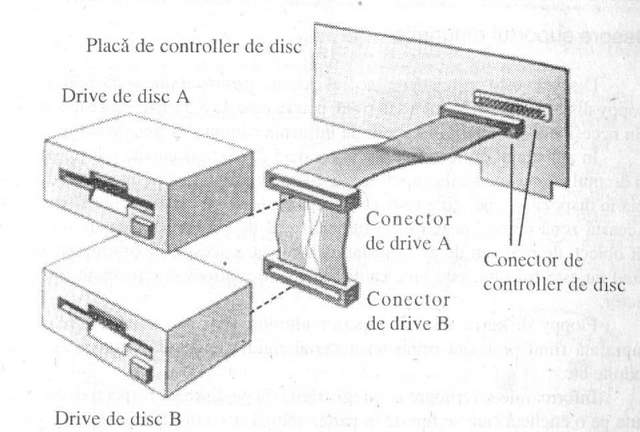

D) Modul de conectare

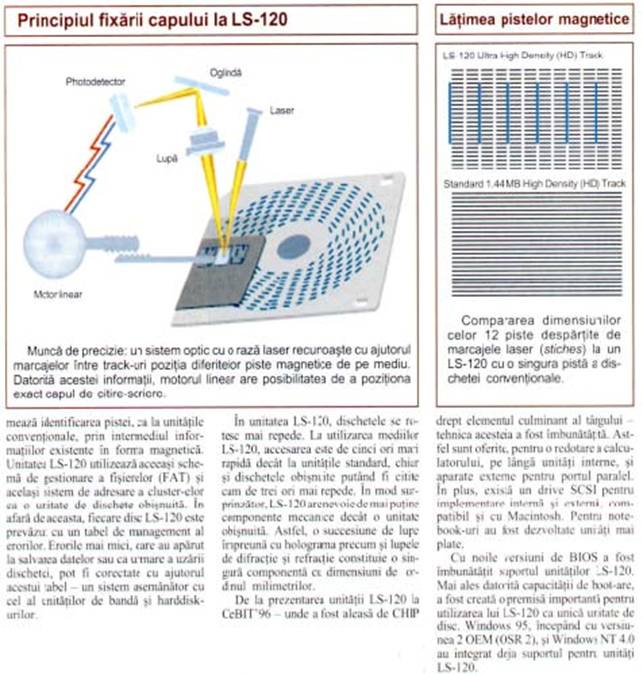

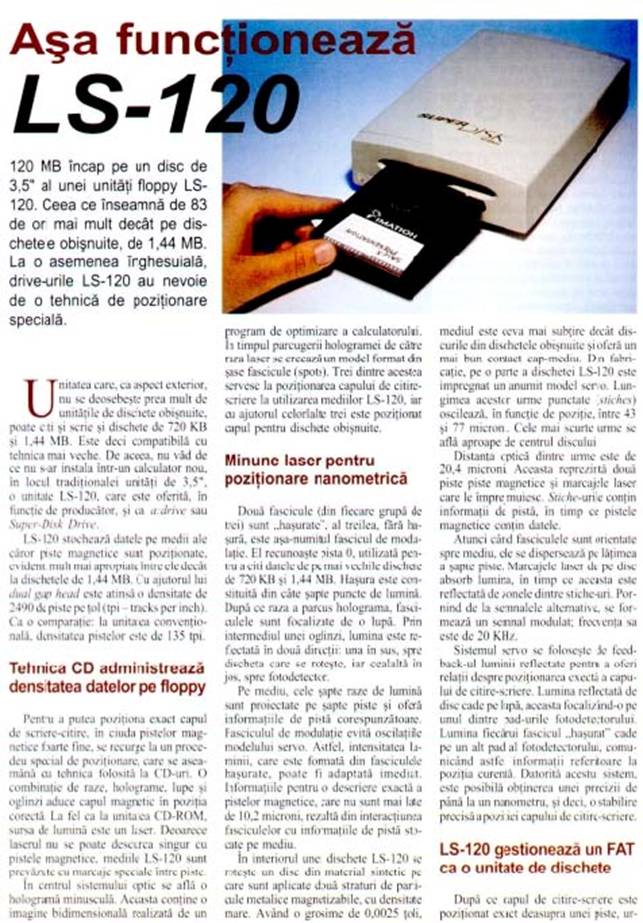

4. Unitatea magneto optica LS 120

WiNS – DMPC – Capitolul V
