IMPRIMANTE SI SCANERE - IMPRIMANTELE MATRICEALE CU IMPACT, IMPRIMANTE CU JET DE CERNEALA

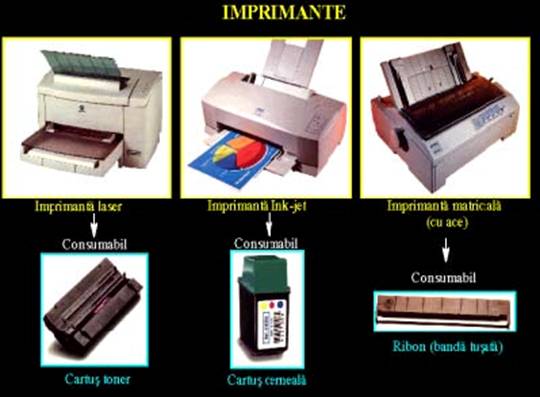

Imprimanta este un periferic utilizat pentru tiparirea informatiilor. Exista mai multe tipuri de imprimante, cele mai populare fiind:

•Matriciala: cu ace. Utilizeaza casete cu benzi tusate pentru a tipari.

•Ink-jet: utilizeaza pentru tiparire un cartus cu cerneala•Laser: utilizeaza pentru tiparire un cartus cu toner.

In functie de modul de transfer al datelor, imprimantele se impart in urmatoarele categorii:

•Seriale: se conecteaza la portul serial prin intermediul unui cablu serial. Acest tip de imprimante sunt lente si in general nu se mai folosesc.

•Paralele: se conecteaza la portul paralel prin intermediul unui cablu paralel.

1. IMPRIMANTELE MATRICEALE CU IMPACT

Imprimantele moderne folosesc modelul de tiparire matriceala cu impact. Elementul central al acestor imprirnante este un cap de tiparire mecanic, care se deplaseaza ￡inte si ￡poi de-a latul colii de hintie. Mai multe ace fine de tiparire actioneaza ca niste ciocanele care imprima pe hintie cerneala de pe o panglica - ribon din pa sau material plastic.

In majoritatea imprimantelor matriceale cu impact, exista un mecanism destul de complex care controleaza fiecare dintre acele de tiparire. In mod normal, acul de tiparire este tinut la distanta de panglica tusatasi de hintie cu un magnet permanent puternic, impotriva fortei unui resort care in impinge din spate. Magnetul este masurat intr-o bobina ce formeaza un electromagnet cu polaritatea opusa celei a magnetului permanent. Pentru a lovi cu acul de tiparire panglica tusata din fata hartiei, electromagnetul este activat, iar cimpul sau in neutralizeaza pe cel al magnetului permanent. In lipsa fortei magnetului permanent, resortul impinge cu forta acul de tiparire spre panglica tusata, imprimand cerneala pe hartie. Dupa ce acul de tiparire deseneaza punctul respectiv, electromagnetul este dezactivat si magnetul permanent readuce acul de tiparire ￡poi, in pozitia de asteptare, gata pentru o noua actiune. In desenul de mai jos este prezentata o schema de principiu a mecanismului unui ac din capul de tipirire.

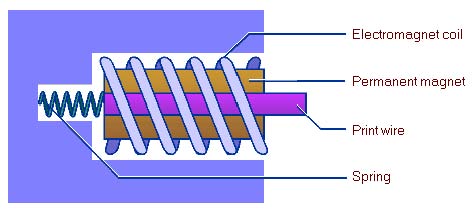

Shema de principiu a mecanismului capului de tiparire dintr-o imprimanta matriceala cu impact

Capul de tiparire al unei imprimante rnatriceale este format din mai multe ace de tiparire de acest fel. Cele mat multe dintre imprimantele dedicate calculatoarelor personale din prima generati si multe dintre cele actuale folosesc noua ace pozitonate pe o coloana vericala pentru a obtine o calitate mai buna, la a doua generatie de imparnante numarul de ace de tiparire a fost marit de la 9 la 18 sau 24.

Acestea sunt aranjate de obicei pe randuri paralele si decalate pe verticala, existand si unele imprimante care folosesc configuratii diferite. Datorita numarului mai mare de ace de tiparire plasate in acelasi spatiu, acele pot desena mai multe detalii intr-o singura trecere.

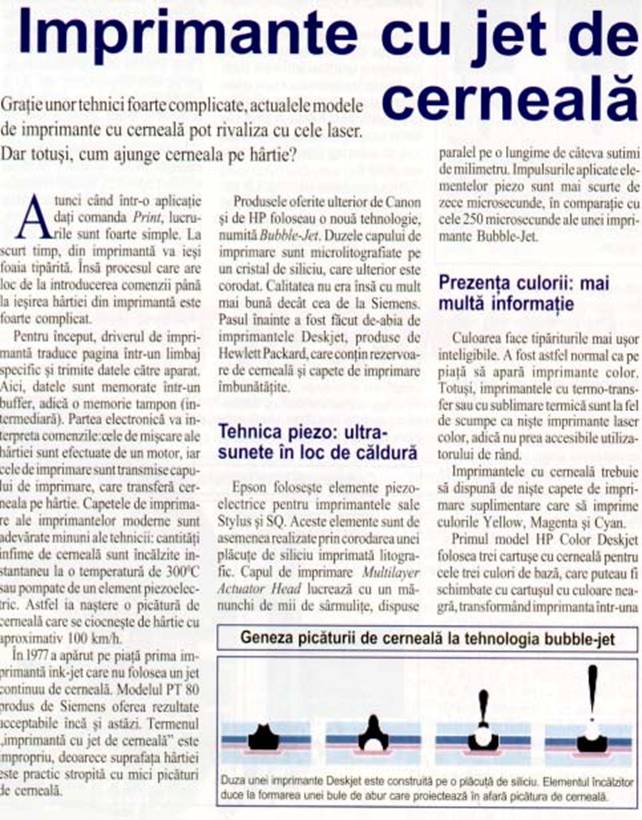

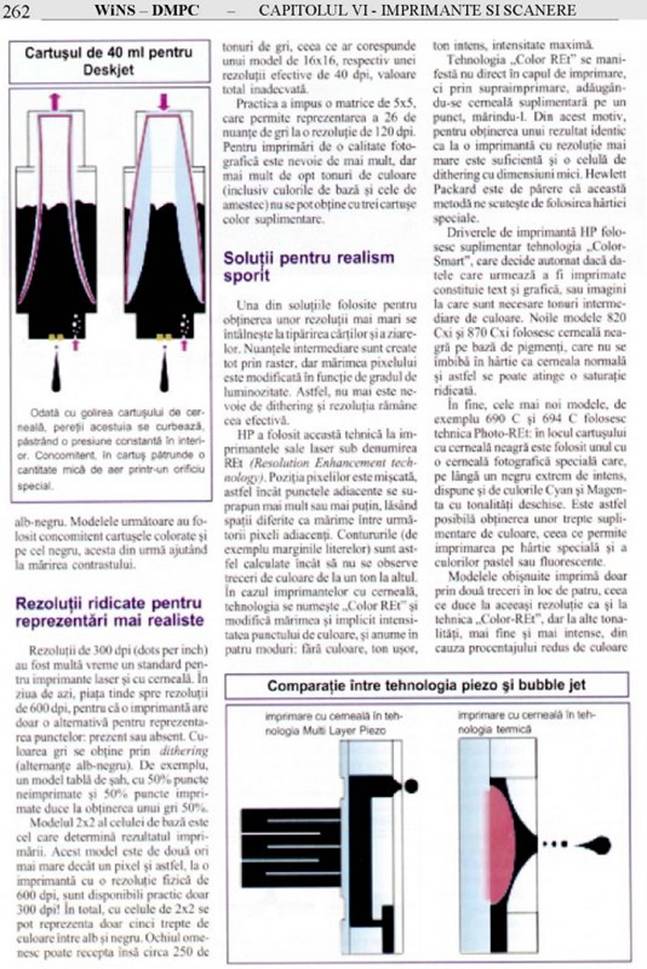

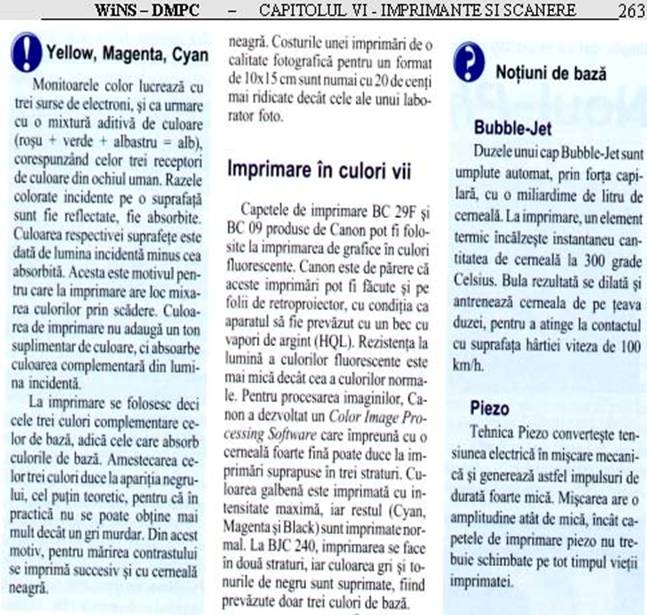

2. IMPRIMANTE CU JET DE CERNEALA

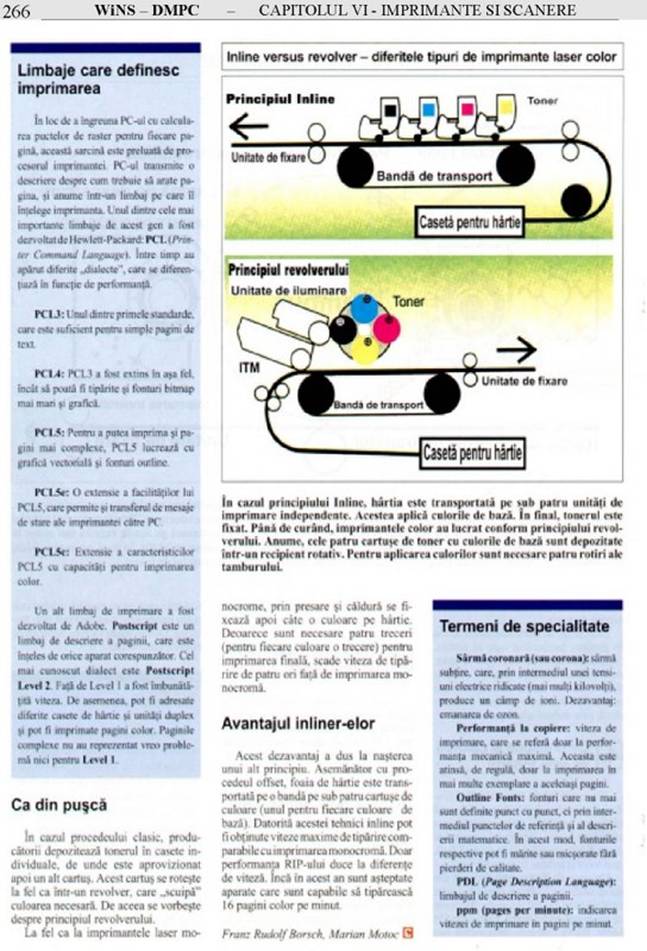

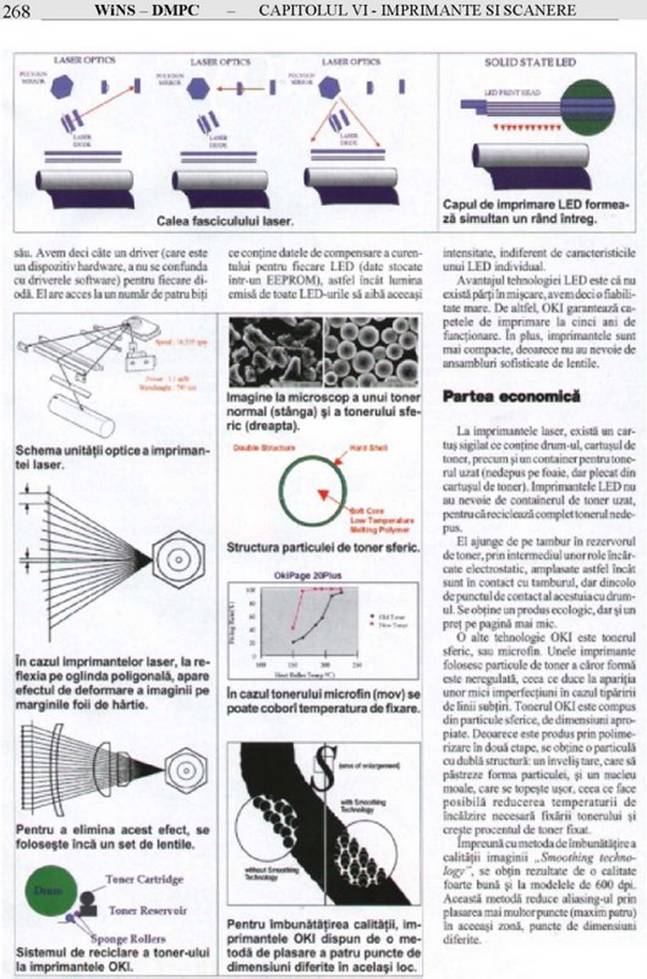

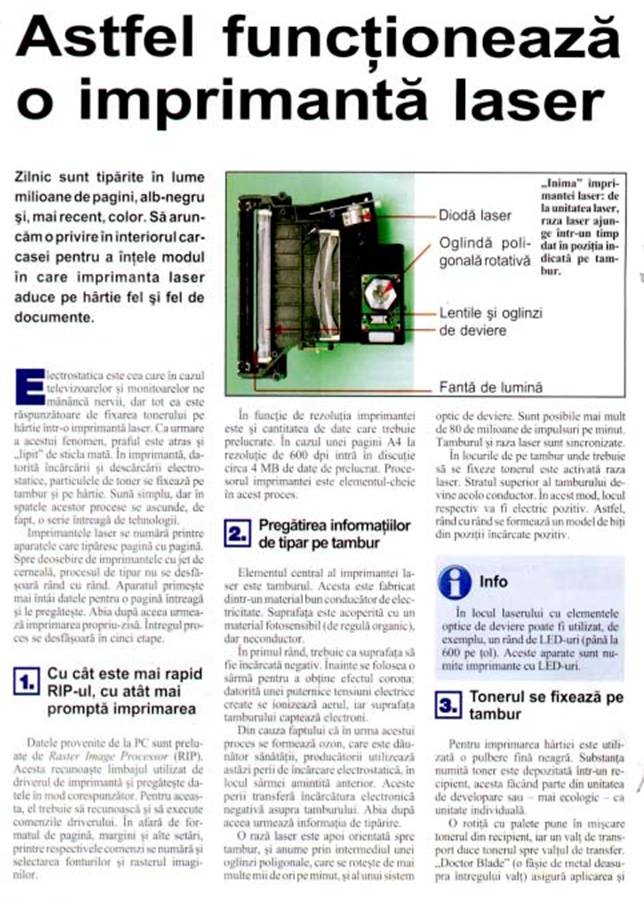

IMPRIMANTE LASER

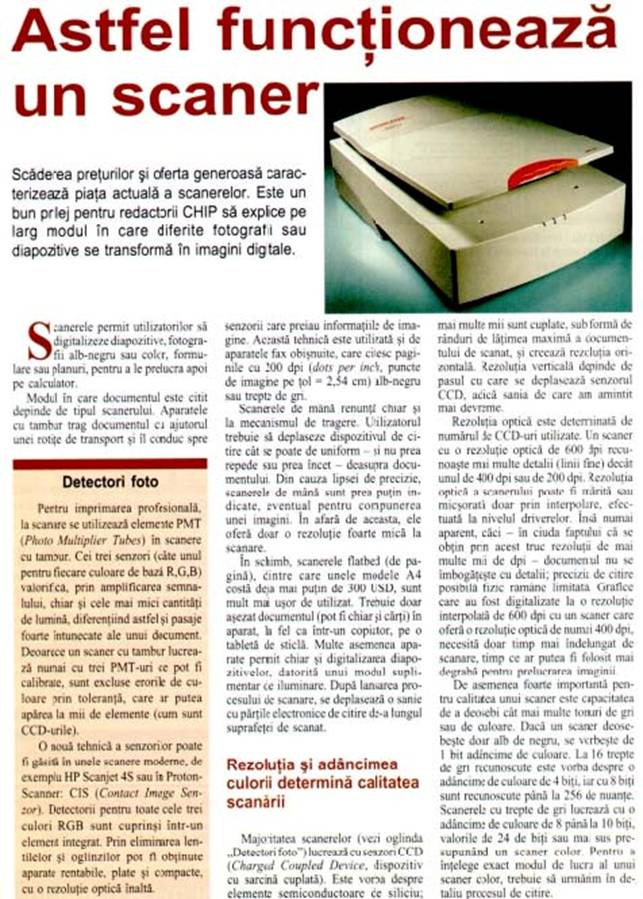

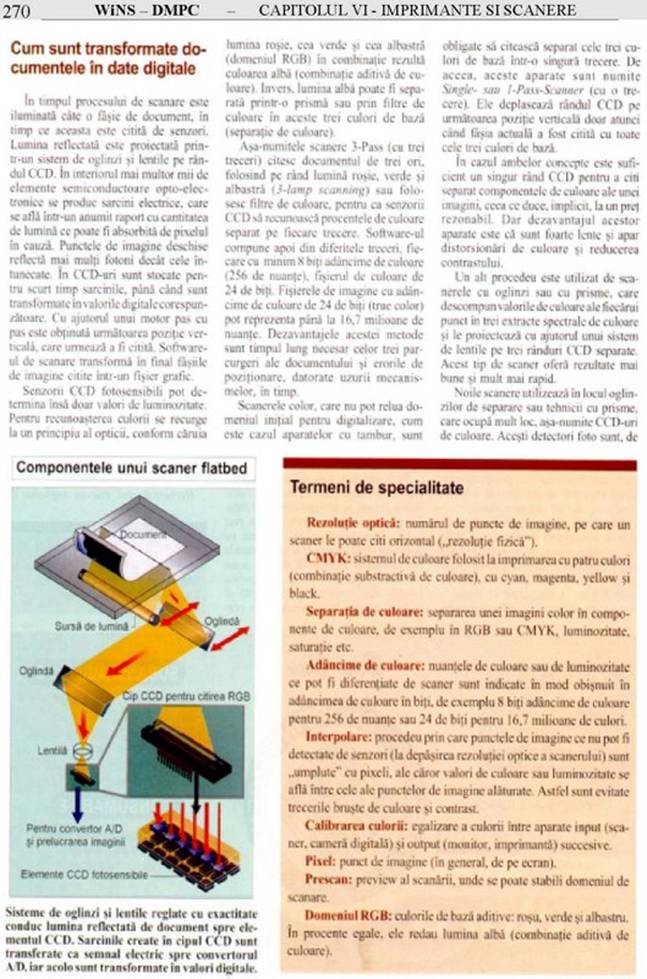

1.       4. SCANERUL

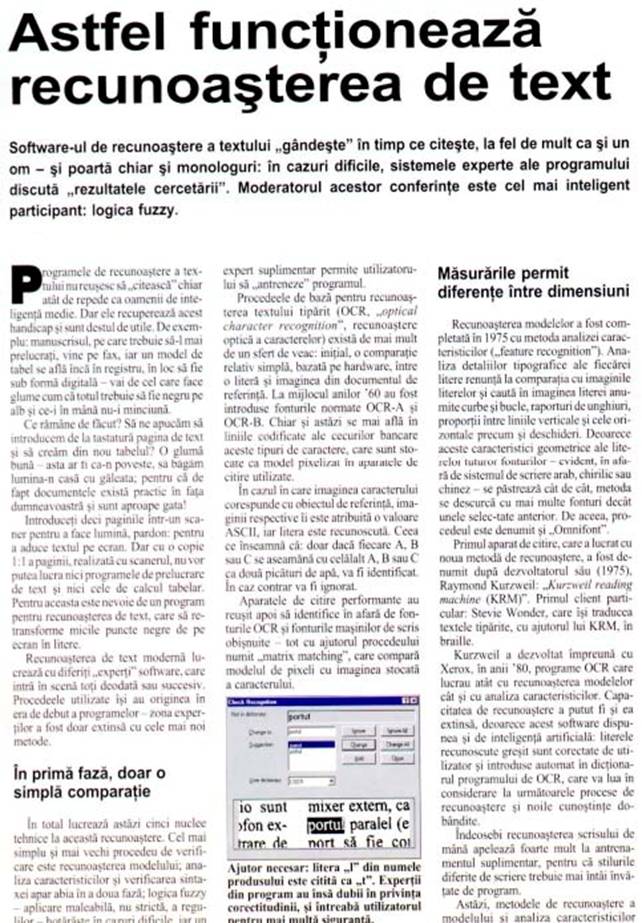

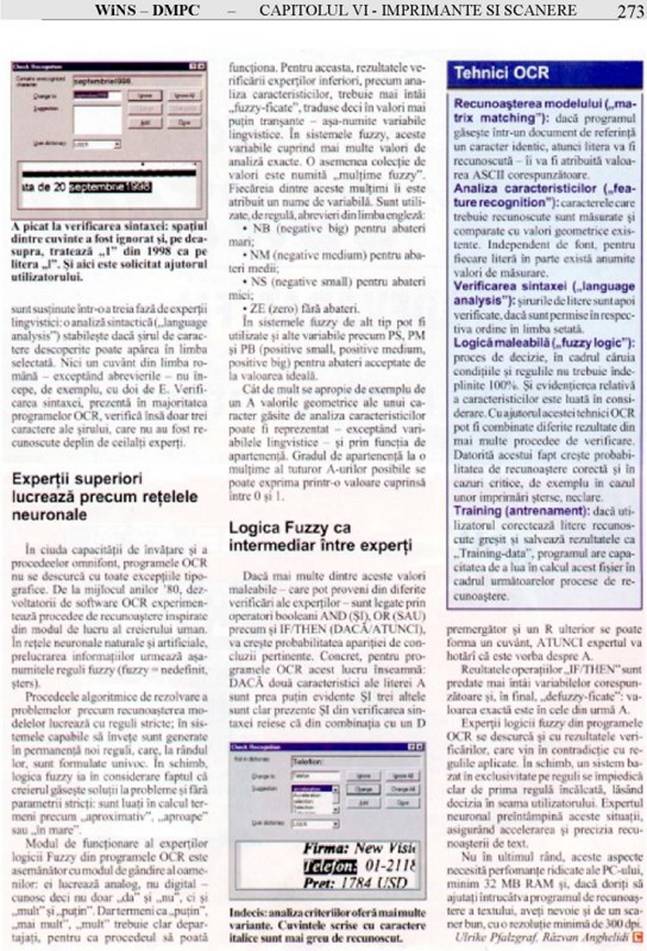

2.  RECUNOASTEREA OPTICA A CARACTERELOR

3.  ALTE DISPOZITIVE DE TIPARIRE SI SCANARE
