PROIECTAREA PRELUCRARILOR SPECIFICE UNITATILOR DE PRELUCRARE

1 DETERMINAREA MODULELOR DE PRELUCRARE

Proiectarea structurii specifice a bazei de date presupune determinarea initiala a intrarilor-iesirilor aferente fiecarei unitati de prelucrare si modulele componente, proiectarea videoformatelor de intrare-iesire si descrierea continutului concret a fiecarei structuri externe/specifice bazei de date.

Determinarea intrarilor-iesirilor si a modulelor componente ale unitatilor de prelucrare are in vedere precizarea structurii datelor de intrare-iesire si structurarea unitatii de prelucrare in module de prelucrare, in scopul definirii unor functii elementare de prelucrare.

Structura datelor de intrare-iesire  este dependenta de tipul unitatii de prelucrare si se stabileste in concordanta cu organigrama unitatii functionale, tipul si caracteristicile sistemului de operare si a SGBD, sistemul electronic de calcul sau eventual reteaua de calculatoare electronice.

Intrarile - iesirile specifice unitatilor de prelucrare cuprind entitatile bazei de date, listele de erori, listele de tranzactii externe sau iesirile generale ale sistemului informatic.

Modulele componente ale unitatilor de prelucrare urmaresc descompunerea functiei complexe a unitatii de prelucrare in functii elementare, interconectate si interconditionate logic, astfel incat acestea sa asigure integral functia generala a unitatii de prelucrare. Modulul este caracterizat prin urmatoarele elemente:

Numele modulului – este format dintr-un anumit numar de caractere. Din punct de vedere functional, modulul reprezinta o parte distincta din algoritmul general de prelucrare specific unitatii de prelucrare, iar din punct de vedere sintactic modulele reprezinta o secventa de comenzi – instructiuni apelabile de catre o unitate de prelucrare sau chiar de catre un alt modul.

Functia modulului are rolul de a preciza delimitarea si explicitarea functiei elementare de prelucrare dedusa din algoritmul general de prelucrare specific unitatii de prelucrare.

Variabilele de apelare si revenire definesc identificatorii zonelor de memorie prin care modulul este activat (variabila de apelare) precum si  prin care modulul este dezactivat (variabila de revenire). Variabila de apelare face parte din setul de optiuni stabilite pentru fiecare unitate de prelucrare, in timp ce variabila de revenire, indeplineste rolul de a preciza daca modulul si-a indeplinit sau nu functia de prelucrare

Intrarile si iesirile modulelor precizeaza dispozitivele, directoarele, subdirectoarele, denumirea si extensia fiecarei intrari-iesiri.

Proiectarea videoformatelor de intrare-iesire indeplinesc rolul de a specifica intr-o forma sintetica si prestabilita datele de intrare-iesire aferente unitatilor de prelucrare (indicatori sintetici, liste/situatii deiesire, grafice etc.) precum si listele de erori si de tranzactii externe)

Proiectarea videoformatelor specifice unitatii de prelucrare, presupune determinarea unor zone prestabilite pentru introducerea si extragerea informatiilor din baza de date, inclusiv precizarea unor informatii suplimentare cu valoare semantica pentru utilizatori afisate pe ecranul videoterminal (optiuni de prelucrare si videoformate de intrare-iesire).

Modulele de prelucrare aferente unitatilor de prelucrare sunt:

UP1-Intrarile de bunuri economice in cadrul unitatii

M1 - Achizitii de bunuri economice.

M2 - Receptia bunurilor economice.

M3 - Evidenta bunurilor economice in fisele de magazie.

M4 - Situatia achizitiilor de bunuri economice.

M5 - Receptia imobilizarilor.

Referat: 3D Max - interfata 3D Studio max Lucrare: Metoda de programare Backtracking

UP2-Iesirile de bunuri economice din cadrul unitatii

M6 - Iesirile de bunuri prin consum.

M6.1 - Eliberarea materialelor din magazie.

M6.2 - Consumul efectiv de bunuri economice.

M6.3 - Evidenta in fisele de magazie.

M7 - Predarea rezultatului final la magazie.

M8-Iesirile de bunuri economice prin vanzare.

M8.1 – Eliberarea din magazie a produselor, marfurilor.

M8.2 - Vanzarea efectiva a bunurilor economice.

M8.3 – Insotirea marfurilor in timpul transportului.

M8.4 - Evidenta operativa a bunurilor.

M8.5 - Situatia vanzarilor de bunuri economice.

UP3-Achitarea obligatiilor catre furnizori, salariati si alte terte persoane

M9 - Achitarea obligatiilor catre furnizori.

M10 - Achitarea obligatiilor catre salariati.

M10.1- Calculul drepturilor banesti cuvenite salariatilor.

M10.2 - Calculul drepturilor banesti ca avansuri chenzinale.

UP4-Incasarea drepturilor de creanta

M11 - Drepturile de creanta asupra clientilor.

M12 - Drepturile de creanta asupra salariatilor.

M13 - Comunicarea si solicitarea de la debitor a creantelor.

UP5-Controlul bunurilor economice prin inventariere

M14 - Inventarierea  bunurilor economice.

UP6-Existenta elementelor patrimoniale in cadrul unitatii

M15 - Evidenta imobilizarilor in cadrul unitatii .

M16 - Inregistrarea in contabilitate a tuturor operatiilor.

M17 - Inregistrarea cronologica si sistematica a modificarii patrimoniului.

M18 - Contabilitatea sintetica si analitica a operatiilor economice.

M19 - Verificarea exactitatii inregistrarilor in conturi.

M20 - Bilantul contabil.

2 ORGANIGRAMA DE SISTEM A UNITATILOR DE PRELUCRARE

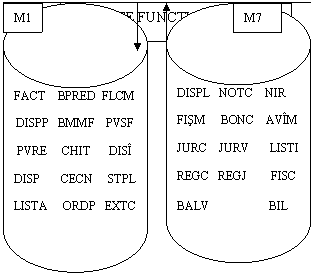

Fig. 3.2. Organigrama de sistem.
