Instalatii pentru transmiterea de date

Sunt instalatii prin care se transmit informatii reprezentate digital cu ajutorul calculatoarelor si retelelor specifice.

Se prevad in cladirile in care sunt instalate periferice pentru transmisii de date.

Transmisia se poate realiza fie prin centrale telefonice digitale de institutie cu posibilitate de transmitere simultana de voce-date,fie prin centre de calcul.

Transmiterea simultana de voce-date se face prin intermediul retelei de cabluri telefonice, fiecare terminal de date putandu-se atasa unui post telefonic (prin modem), transmisia facandu-se pe acelasi circuit (ocupand o singura linie interna in centrala).Transmiterea de date prin centrele de calcul proprii se face prin intermediul unei retele de cabluri cu arhitectura specifica,caracteristica fiecarui echipament.

Organizarea unei retele commune voce-date se bazeaza pe conceptul de cablare integrala structurata privind cablajul de telecomunicatii al unei cladiri de birouri.Aceasta solutie implementeaza o retea de transmisie voce-date deschisa, configurabila hardware la dorinta utilizatorului, ce permite circulatia informatiei numerice si a vocii cu un debit de 100 Mb/s (conform categoriei 5 din standardul EIA/TIA 568).

Echipamentele active (concentratoarele de date) ale retelei de calculatoare permit reconfigurarea logica a retelei care se poate extinde ulterior conform cerintelor administratorului de retea.

Centrala telefonica digitala si telefoanele inteligente permit configurarea soft a retelei telefonice precum si servicii telefonice moderne.

Cablarea structurata comuna voce-date ofera multiple avantaje printre care :

-este destinata pentru doua tipuri de comunicatii-voce si date-circuitele fiind interschimbabile

prin simple comutari in punctul de concentrare (dulapul de conexiuni);

-permite conectarea in reteaua de calculatoare a oricarui tip de calculator;

-are un mare grad de fiabilitate si este potrivita pentru orice protocol de transmisie de date in

retea;

-este reconfigurabila hardware si software in orice moment la dorinta administratorului

retelei.

Cablarea structurata comuna voce-date se organizeaza pe trei niveluri:

nivelul orizontal;

nivelul vertical(numit si nivel de conectare );

nivelul de interconectare retele(numit si nivel primar).

Nivelul orizontal este conmpus din elementele retelei aflate pe un nivel al cladirii.Aria acoperita cuprinde incaperi ce au in dotare calculatoare cu placi de retea si telefoane racordate prin mufe;prin prize si cabluri este realizata o racordare radiala la dulapul de conexiuni amplasat in spatiul tehnic al fiecarui nivel al cladirii.

Dulapul de conexiuni contine toate elementele de conexiune pentru date -panourile de interconectare-si voce-repartitoarele telefonice, inclusiv echipamentul activ pentru reteaua de date HUB-uri.

Nivelul vertical este alcatuit din componentele passive ale retelei(cablurile pentru date si cablurile pentru voce).Pentru reteaua de date se realizeaza legaturi pe verticala intre componentele active ale retelei (HUB-uri) de la fiecare dulap de conexiuni( de la un nivel orizontal )pana la HUB-ul concentrator al cladirii la care se racordeaza serverul retelei de date.

Pentru reteaua de voce se prevad cabluri telefonice intre repartitoarele telefonice de la fiecare dulap de conexiuni si repartitoriul general al cladirii.

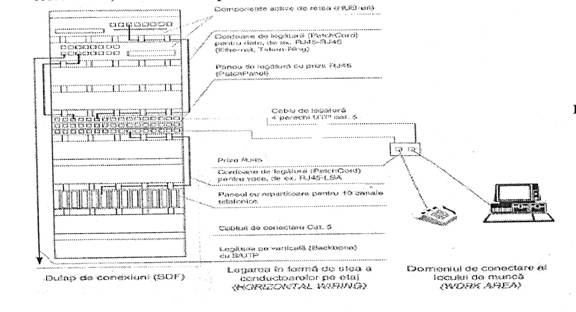

Cablarea structurata nivel orizontal

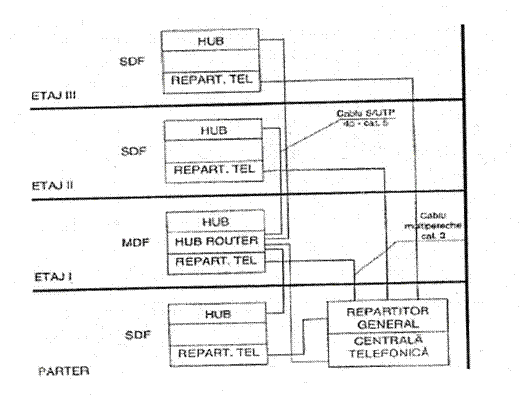

Cablarea structurata nivel vertical

Nivelul de interconectare retele permite legarea la retelele nationale.

Legatura se realizeaza prin fibra optica direct sau prin intermediul unui Net Builder care asigura suplimentar iesirea intr-o retea  WAN sau nationala;se poate monta si un server de comunicatii la care are acces orice statie din reteaua beneficiarului.

Fibra optica se utilizeaza pentru retelele dintre cladiri pentru distante de minimum 2 km.Racordarea la fibra optica necesita convertoare optoelectronice pentru transformarea semnalelor electrice in semnale optice si invers costurile de instalare fiind foarte mari.
