MODELAREA STRUCTURALA LA SCALA SUB - NANOMETRICA A STICLELOR SILICATICE

1. Introducere

Structura sistemelor oxidice vitroase poate fi evaluata la diverse niveluri structurale, in functie de gradul de complexitate considerat.

Astfel, primul nivel structural poate fi considerat cel atomic. In acest caz, structura este reprezentata de atomi (ioni) ai caror natura si numar depind de compozitia chimica a sticlelor. De exemplu, pentru sticlele din sistemele alcalino-silicatice M₂O - SiO₂, avand compozitia oxidica molara descrisa de formula xM₂O.ySiO₂, la primul nivel structural, pentru sticle structura se compune din cationi alcalini M, atomi (cationi) de siliciu si atomi (anioni) de oxigen.

Distributia unitatilor constitutive va fi urmatoarea: numar de ioni alcalini / numar de atomi de oxigen = 2x / (2x + 1y); numar de atomi de siliciu / nr. de atomi de oxigen = y(2x + 1y). Din punct de vedere dimensional, valorile proprii ionilor alcalini variaza intre 0,12 nm, diametrul Li⁺, si 0,338 nm, diametrul Cs⁺. Pentru Si valorile se plaseaza in intervalul 0,082 - 0,234 nm, valori asociate diametrului pentru ionul de Si⁴⁺, respectiv atomul de Si. In sfarsit, pe acelasi considerent, diametrul pentru oxigen este cuprins intre 0,280 nm si 0,120 nm.

Din pacate, caracterizarea sistemelor vitroase la acest nivel nu poate furniza o baza de plecare pentru a gasi eventualele corelatii intre proprietati si particularitatile structurale ale sticlelor.

Prin interactiuni fizico-chimice, atomii si ionii se grupeaza formand poliedrele de coordinare ale cationilor in raport atomii de oxigen. Entitatile structurale care sunt caracteristice acestui nivel prezinta tipo-dimensiuni diferite. Pentru sticlele din sistemul M₂O - SiO₂ (M = Li, Na, K, Rb, Cs) aceste entitati structurale reprezinta tetraedre de tip SiO₄ si poliedre de coordinare de tipul MO_m, unde m este numarul de oxigeni caracteristic numarului de coordinare NC (M/O) al ionului alcalin in raport cu oxigenul. Deoarece atomii de Si pot fi legati de diferite tipuri de oxigeni (puntati, O_p, sau/si nepuntati, O_np) exista 5 entitati structurale Qⁿ s Si(O_p)_n(O_np)_4-n, n = (0, 1, 2, 3, 4). In acest mod formal, entitatile structurale de tip Qⁿ pot fi considerate tipice pentru sticlele avand anumite compozitii oxidice. In tabelul 1 se prezinta astfel de echivalente pentru sticlele din sistemele alcalino-silicatice.

Entitatile structurale sub-nanometrice se afla in echilibru termodinamic, determinat de temperatura si caracterizat de constanta de echilibru.

Diversi cercetatori au abordat studiul echilibrului chimic al topiturilor vitrogene cu scopul de a determina structura acestora si de a le evalua proprietatile. Modelele de calcul ale distributiei entitatilor structurale, elaborate de specialisti conform diverselor teorii, nu au condus la formarea unei imagini structurale unice. Uneori si rezultatele numerice au fost contradictorii.

Cele mai cunoscute modele presupun existenta unei distributii de polimeri (silicatici, boratici, fosfatici etc.) si propun relatii de calcul ale acestora, iar altele considera interactiunile acid-baza intre componentii topiturilor respective si permit stabilirea unor distributii posibile de entitati structurale, definite corespunzator modelului respectiv [1].

Printre metodele experimentale, metoda MAS-RMN, este o tehnica relativ nou de rezonanta magnetica nucleara prin rotatia probei la unghiul magic de rotatie de 54,74 (Magic Angle Spin = MAS) cand se poate separa semnalul pentru atomi legati de numar diferiti de O_p si O_np si chiar apar semnale diferite pentru numere de coordinare diferite.

Aceasta metoda ofera nu numai informatii calitative, referitoare la entitatile dintr-o sticla, avand o compozitie data, ci si informatii cantitative. Acestea se refera la ponderile cu care diferitele entitati structurale (cel mai adesea specii tetraedrice) intervin in structura sticlei.

Datorita informatiilor cantitative pe care le ofera, RMN este o metoda foarte utilizata pentru studiul teoretic al structurii sticlelor, permitand totodata sa se poata face comparatii cu informatiile obtinute prin calcul prin modele teoretice

In lucrare se prezinta aplicatii pentru sistemele vitroase alcalino-silicatice ale unui model termodinamic elaborat sub forma generala de Dron [2].

Tabelul 1. Echivalenta chimica intre compozitia oxidica a sticlei si tipul de tetraedru Qⁿ.

2. Baza teoretica

In sticla de SiO₂, in tetraedrele de SiO₄ legaturile Si - O sunt echivalente, d(Si - O) = 0,161 0,162 nm.

Aditia la sistem a oxizilor alcalini conduce la formarea entitatilor structurale de tip Qⁿ. In aceste tetraedre distantele d(Si - O_p) si d(Si - O_np) nu mai sunt echivalente. Disproportionarea legaturilor Si - O in tetraedru determina d(Si - O_p) > 0,161 nm, respectiv, d(Si - O_np) < 0,161 nm. Valorile efective ale acestor distante internucleare depind de numarul de oxigeni puntati, (n), respectiv de numarul de oxigeni nepuntati, (4-n), conform compozitiei oxidice a sticlei.

Evaluari ale distantelor internucleare pentru sticlele alcalino-silicatice s-au efectuat atat din masuratori experimentale (difractie de raze X, de neutroni, EXAFS etc.), cat si pe baza unor abordari teoretice (Metoda Simularii Dinamice, Monte Carlo etc.)

In tabelul 2 se prezinta intervalele de variatie pentru valorile d(Si - O_p), d(Si - O_np) si d(M O) furnizate de diversi autori, in sticlele alcalino-silicatice.

Totodata, se prezinta si intervalele in care se plaseaza valorile cele mai plauzibile pentru numerele de coordinare ale ionului M⁺ in raport cu oxigenul. Cele mai uzuale poliedre de coordinare sunt tetraedrul, bipiramida triunghiulara (simetrica sau nu) si octaedrul.

Tabelul 2. Distante internucleare cation - oxigen, d(M - O) si numerele de coordinare ale cationului alcalin in raport cu oxigenul NC (M/O)

Sticle din sistemul M2O - SiO2	d(Si - Op) [nm]	d(Si - Onp) [nm]	d(M Onp) [nm]	NC (M/O)	Bibliografie
Li2O - SiO2
Na2O - SiO2
K2O - SiO2
Rb2O - SiO2
Cs2O - SiO2 Proiect: Anatomia ficatului - structura histologica si fiziologia ficatului - notiuni de semiologie Referat: Dezvoltarea prenatala si nasterea - factorii ce influenteaza dezvoltarea

Considerand entitatile structurale Qⁿ si MO_m ca fiind inscrise unor sfere, diametrul acestora poate fi evaluat orientativ ca reprezentand dublul unor distante internucleare. Valorile efective pentru distantele internucleare prezentate in tabelul 2 certifica faptul ca, la acest nivel structural, scala caracteristica sticlelor alcalino-silicatice este sub-nanometrica (sub 1 nm).

Interatiunile in sistemele silico-alcaline sunt de tip acid-baza si odata cu saturarea cu metal a tetraedrului SiO₄, are loc o scadere a diferentei de bazicitate dintre reactanti, in ordinea SiO₂ disilicat metasilicat ortosilicat.

Plecand de la aceste considerente, ca reactia dintre SiO₂ si M₂O este o reactie acid-baza, Dron propune un model care permite calcularea distributiei entitatilor structurale pe baza interactiilor acid-baza, adica pe valorile constantelor de echilibru [2]. El considera SiO₂ un acid, iar oxidul modificator o baza, definit in termen Lewis. Astfel, grupul Si-O-Si este un acceptor de dublet de electroni (acid Lewis), iar O^2- un donor de dublet de electroni (baza Lewis).

Dron propune ca valoarea constantei de echilibru sa depinda de numarul si tipul de oxigeni puntati sau nepuntati care se leaga in tetraedrul SiO₄. In sistemul M₂O - SiO₂, sunt posibile mai multe reactii caracterizate de constante de echilibru care pot fi privite ca fiind combinatia a patru reactii partiale de baza:

  (1)

unde K_i sunt constantele de echilibru in directie opusa, DG⁰_i este energia libera de reactie Gibbs, R - constanta generala a gazelor si T - temperatura in grade K.

Modelul lui Dron este interesant pentru ca permite calcularea distributiei entitatilor structurale pe baza interactiilor acid-baza, dar aplicarea lui este greoaie deoarece presupune cunoasterea constantelor de echilibru, ceea ce este foarte dificil.

Conform regulii lui Stevels, care precizeaza ca O_np = 2R - 4 si O_p = 8 - 2R, unde R = O/Si (conform formulei sticlei), speciile Q⁴ Q⁰ caracterizeaza in sistemul silicatic binar considerat, urmatorii compusi chimici: SiO₂, 2SiO₂^.M₂O; SiO₂^.M₂O; 2SiO₂^.3M₂O; SiO₂^.2M₂O.

Constantele K₁, K₂, K₃ si K₄ sunt constantele de echilibru ale reactiilor de principiu si ale reactiilor reale prezentate in tabelul 3.

Tabelul 3. Constantele de echilibru in sistemele silico-alcaline.

Se obtin 6 necunoscute (cele 5 tipuri de entitati structurale Qⁿ, n = 0 4, plus concentratia de Q^2- din bilantul de oxigen) plasate intr-un sistem neliniar de 6 ecuatii care se poate rezolva prin metode numerice pentru o compozitie data si cunoscand constantele K₁, K₂, K₃ si K₄. Pentru calculul acestor constante trebuie cunoscuta energia libera Gibbs, in stare standard.

3. Rezultate si discutii

Pentru determinarea constantelor K_i, au fost selectate reactiile de formare ale diferitilor silicati in sistemele M₂CO₃ - SiO₂ (M = Li, Na, K, Rb si Cs), pentru care au fost preluate din literatura date referitoare la energia libera Gibbs, DG_i⁰ [8].

Intrucat nu se dispune de date termodinamice pentru toti silicatii de interes, pentru energia libera Gibbs de formare, s-a utilizat o dependenta functionala de forma [9-13]:

(2)

in care pB reprezinta ponderea bazicitatii compusului chimic rezultat in urma unei reactii de tipul celor prezentate in tabelul 3.

In acest scop s-a stabilit functia de variatie lg K = f (pB), din care se calculeaza valorile K corespunzatoare compusilor pentru care nu exista date despre DG⁰. Valorile termodinamice au fost preluate din [14,15].

Au fost astfel obtinute valorile constantelor K_i. Pentru exemplificare, in tabelul 4 sunt prezentate valorile constantelor K'_i = 1/K_i (K'_i este constanta reactiei inverse de la dreapta la stinga din tabelul 3) obtinute pentru compozitia disilicatului alcalin, M₂O.2SiO₂ (M = Li, Na, K, Rb si Cs) [1].

Tabelul 4. Valorile constantelor K'_i = 1/K_i pentru disilicatii alcalini la diferite temperaturi.

In toate sistemele binare silicatice, pe baza valorilor obtinute si considerand K₁ = 1, s-au calculat celelalte constante prin metoda rapoartelor. Rezultatele sunt prezentate in tabelul 5.

Tabelul 5. Valorile constantelor K₁ K₄, in sistemele alcalino-silicatice M₂O - SiO₂, la 1800 K.

Cunoscand valorile constantelor de reactie, K₁ K₄ determinate, se rezolva sistemul neliniar de 6 ecuatii cu 6 necunoscute cu ajutorul unui program special rulat pe calculator, rezultand astfel distributiile entitatilor structurale Q⁰Q⁴ pentru sistemele silico-alcaline considerate, la 1800 K.

In figurile 1-5 se prezinta distributia entitatilor structurale in sistemele alcalino-silicatice M₂O - SiO₂ ( M = Na, K, Rb, Cs) la 1800 K, in functie de fractia molara a oxidului alcalin respectiv. Trebuie precizat ca domeniul de existenta al sticlelor este pana la fractia mol. M₂O = 0,5.

Nu a fost prezentata distributia entitatilor structurale in sistemul Li₂O - SiO₂ intrucat are o evolutie aparte, care la stadiu actual de cunoastere este pusa pe seama unei comportari a Li₂O ca partial formator de retea, datorita caracterului mai covalent al legaturii Li - O fata de ceilalti ioni alcalini.

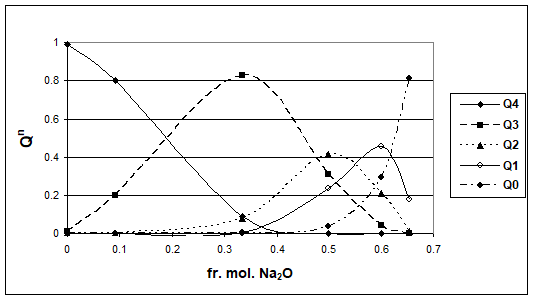

Figura 2. Distributia entitatilor Qⁿ, in functie de fr. mol. Na₂O, la 1800K

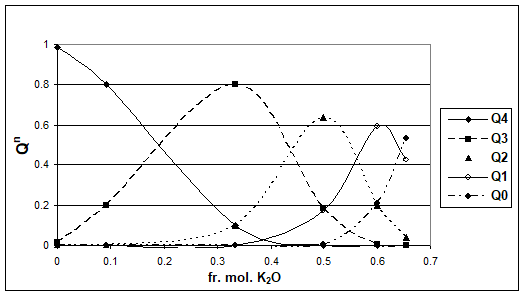

Figura 3. Distributia entitatilor Qⁿ, in functie de fr. mol. K₂O, la 1800K

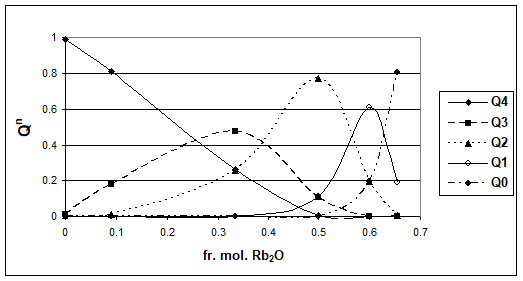

Figura 4. Distributia entitatilor Qⁿ, in functie de fr. mol. Rb₂O, la 1800K

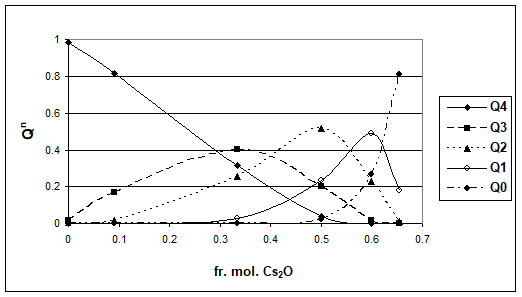

Figura 5. Distributia entitatilor Qⁿ in functie de fr. mol. Cs₂O, la 1800K

In tabelul 6 au fost grupate distributiile entitatilor structurale Qⁿ, pentru compozitia disilicatul alcalin (M₂O^.2SiO₂), la 1800 K.

Tabelul 6.  Valorile calculate pentru entitatile structurale Qⁿ pentru disilicatul alcalin M₂O^.2SiO₂

Pe baza rezultatelor prezentate se poate constata ca natura ionului alcalin influenteaza ponderea entitatilor structurale Qⁿ. Se poate observa o comportare asemanatoare a sistemelor Na₂O - SiO₂ si K₂O - SiO₂, respectiv a sistemelor Rb₂O - SiO₂si Cs₂O - SiO₂.

Valorile Q³ sunt maxime pentru toate sistemele studiate, corespunzand la 33% mol. R₂O, ceea ce corespunde si tabelului 1. Totusi, se regasesc si Q² si Q⁴, in proportii mai mici dar importante, datorita caracterului mai dezordonat al sistemelor vitroase fata de sistemele cristaline cu aceeasi compozitie.

Tabelul 7. Distributia speciilor Q_n, determinata de diversi autori prin MAS-RMN pentru compozitia disilicatului de sodiu, respectiv, potasiu

Se poate observa ca pentru aceleasi compozitii diversi autori au obtinut valori usor diferite, ceea ce se explica prin faptul ca distributia speciilor Qⁿ este influentata, pe langa compozitia oxidica a sistemului, si de istoria termica si istoria topirii. Totusi, se poate observa o buna apropiere intre valorile din tabelul 6 (calculate) si cele raportate in literatura, din tabelul 7.

Grupul condus de Vedishcheva si Shakhmatkin, a folosit modelul solutiilor asociate impreuna cu datele termodinamice ale compusilor cristalini corespunzatori, pentru a calcula concentratia diferitelor specii Si⁽ⁿ⁾ (unde n este numarul de atomi de oxigen puntati) [18]. Se poate usor constata ca Si⁽ⁿ⁾ s Qⁿ (n = 0 4). In figura 6 este prezentata distributiile speciilor Si⁽ⁿ⁾ s Qⁿ, in topituri silico-sodice, fiind comparate cu cele determinate experimental de colectivul condus de Maekawa [16].

Se poate lesne observa o buna apropiere intre aceste distributii si cele prezentate in figura 2.

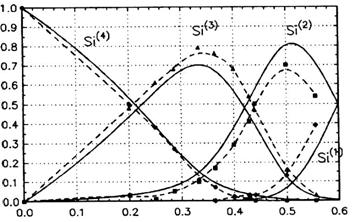

Figura 6. Distributia speciilor Si⁽ⁿ⁾ in topituri silico-sodice in functie de fractia mol. Na₂O: linie plina - calcul; linie intrerupta - date experimentale din [16].

Sen si colaboratorii [19] au studiat sistemul K₂O-SiO₂, in zone bogate in SiO₂, pentru sticle elaborate la temperaturi cuprinse intre 1550 C si 1800 C. Masuratorile prin MAS-RMN a distributiei entitatilor Qⁿ precum si rezultatele obtinute teoretic sunt prezentate in figura 6.

Se poate observa o foarte buna concordanta intre valorile obtinute de Sun si cele prezentate in figura 3, in zona compozitionala 0 - 25% mol. K₂O.

Acest lucru arata ca premizele utilizate in calcul precum si metodologia folosita sunt corecte si genereaza distributii foarte apropiate de cele masurate experimental.

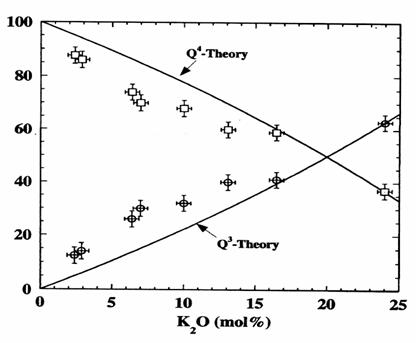

Figura 6. Distributia entitatilor Q⁴ (patrate) si Q³ (cercuri) in functie de % mol. K₂O, in sistemul K₂O-SiO₂ determinate prin MAS-RMN si calculate teoretic.

4. Concluzii

• La un nivel structural subnanometric, pentru sticlele din sistemul M₂O - SiO₂ (M = Li, Na, K, Rb, Cs)) exista 5 entitati structurale caracteristice Qⁿ s Si(O_p)_n(O_np)_4-n, n = (0, 1, 2, 3, 4), unde O_p si O_np sunt atomii de oxigen puntati si, respectiv, nepuntati;
• In sistemele alcalino-silicatice M₂O-SiO₂ (M = Li, Na, K, Rb, Cs) au fost stabilite pe baze termodinamice valorile constantelor K_i, corespunzand reactiilor acid-baza care conduc la formarea entitatilor structurale de tipul Qⁿ. Au fost obtinute valorile concentratiilor entitatilor structurale Qⁿ, (n = 0 pentru sistemele considerare la 1800 K;
• S-au realizat curbele de distributie a entitatilor structurale Qⁿ in functie de fractia molara a M₂O;
• S-a constatat ca distributiile speciilor Qⁿ calculate se prezinta asemanator pentru sistemele cu Na₂O si K₂O, respectiv Rb₂O si Cs₂O,
• S-a constatat o foarte buna concordanta intre distributiile unor autori si cele calculate si prezentate in aceasta lucrare. Acest lucru arata ca premizele utilizate in calcul precum si metodologia folosita sunt corecte si genereaza distributii foarte apropiate de cele masurate experimental.
