TEHNOLOGIA EXECUTlEI SI MONTARIICONDUCTELOR DE BRANSAMENTE

Pentru diametre de 20 si 30 mm, conductele de bransament (bransamentele) se executa din teava de plumb pentru presiune, cositorita sau sulfatata in interior cu ajutorul prizei cu sau fara colier

Pentru diametrele de 50 si 100 mm, bransamentele se executa din tuburi din fonta de presiune, tevi din otel zincat, tuburi din azbociment sau tevi din PVC rigid tip G. Intrucat conducta publica (exterioara) este montata de regula ingropat si conducta de bransament se monteaza ingropat in sol sub adincimea de inghet (0,8—1,5 m) pina in punctul de intrare in cladire.

a.   Executarea bransamentelor cu priza cu sau fara colier.

Racordarea cu priza fara colier se face la partea superioara a conductei si necesita golirea apei din conducta de distribute. Con­ducta de bransament se executa din teava de plumb pentru presiune. Operatiile de bransare se desfasoara dupa cum urmeaza

- se gaureste conducta publica, vertical, cu ajutorul unui dispozitiv de gaurit numit boraci cu burghiu, avand diametrul bransamentului. Boraciul se compune dintr-un ax la mijlocul caruia se monteaza roata dintata ai carei dinti intra in clichetul prins in dispozitivul de fixare, legat de manerul de actionare. La capatul de sus al boraciului –- se gaseste piulita inalta care in timpul gauririi se sprijina cu capul de suport.

Burghiul se monteaza in mandrina si se asaza vertical cu varful in centrul locului incare trebuie executata gaura. Se roteste manerul boraciului cu un sfert sau o jumatate de rotate in sensul sagetii. Pe masura adincirii gaurii burghiul se deplaseaza axial prin desurubarea piulitei 5;

- se taie filet in gaura data, cu un tarod . Tarodul este o tija cilindrica din otel, cu filet exterior, avind virful putin conic pentru a patrunde mai bine in piesa de filetat (peretele conductei) si capul patrat pentru a putea fi rotit cu ajuto­rul unui porttarod 2. -Se verifica cu echarul 3 ca tarodul sa fie perpendicular pe peretele 4 al conductei in axa gaurii si se roteste porttarodul apasindu-1 usor, executand dupa o rotatie completa, o jumatate sau un sfert de rotate in sens contrar. In timpul filetarii, tarodul se unge cu pe­trol lampant sau seu (pentru conducte din fonta) sau cu ulei de in fiert (pentru conducte din otel) ;

Boraciul:

1– corpul (axul) boraciului ; 2 — roata dintata ; 3 -clichetul ; 4 – manerul de actionare ; 5 – piulita inalta ; 6 – capul de sprijin ; 7 – support ; 8 – mandrina .

Filetarea cu ajutorul tarodului

a - tarod b - operatia de filetare; 1 -tarod ; 2 -porttarod : 3 - echer : 4 -peretele con-ductei care se fileteaza.

se insurubeaza apoi piesa de racord, care poate fi un racord olandez din alama cu ra­cord de lipit

-se lipeste teava de plumb la racordul de lipit;

-se insurubeaza piulita olandeza, etansarea realizindu-se cu garnitura de canepa impregnate cu miniu de plumb preparat cu ulei de in fiert.

Racordarea cu priza cu colier are avantajul ca nu necesita golirea de apa a conductei publice deci sistarea alimentarii cu apa a zonei respective. Priza cu colier permite racordarea bransamentului cu filet ,flanse sau cu mufa. Racordarea se realizeaza intr-una din partile laterale ale conductei publice , iar gaurirea acestei conducte se executa dupa ce s-a montat pe ea priza cu colier .Succesiunea operatiilor de execute a bransamentului este urmatoarea :

pe conducta publica de alimentare cu apa (fig.a) se mon­teaza priza cu colier (fig. b) ; colierul are cele doua capete file-tate, astfel ca fixarea pe conducta se realizeaza prin stringere cu piulita, iar etansarea prizei pe conducta se executa cu garnitura de cauciuc 4 cu inseraii de panza (fig.d);

-la priza cu colier se monteaza un robinet cu cep 2 (fig. b) care poate deschide sau inchi-de complet admisia apei din conducta publica printr-o rotire de 90° ;

se monteaza boraciul cu burghiu ( fig. c),se deschide robinetul cu cep , si se executa gaurirea

conductei publice ( fig. d);

Priza cu colier pentru bransament:

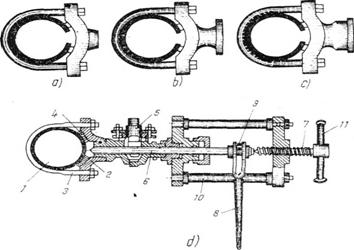

a - cu filet b - cu flanse ; c - cu mufa; d - gaurirea conductei cu burghiul actionat boraci;

l - conducta publica ; 2 –sau a prizei ;3 - colier ; 4 - garnitura ; 5 - robinet cu cep ; 6 -burghiu ; 7 -surub de presiune; 8 –maneta;9 - clichet : 10 -cadru ; 11 - parghie.

-mon­tarea bransamentului ;             1 - priza cu colier ; 2 - robinet cu cep; 3 -burghiu

-se scoate burghiuil, se inchide robinetul cu cep si se demonteaza boraciul de gaurit ;

se monteaza conducta de bransament la priza cu colier

b. Executareabransamentelordintuburidin fonta de presiune

Bransamentele cu diametre de 50 mm si mai mari se executa din turi din fonta de presiune racordate la conducta publica cu ajutorul pieselor din fonta cu mufe sau flanse. Piesele de record pot fi prevazute inca de la executarea conductei publice, sau se intercaleaza pe conducta la nevoie. Imbinarea tuburilor cu piesele de record din fonta de presiune cu mufe se face prin stemuire cu fringhie gudronata si plumb topit. La imbinarea cu flanse, etansarea se realizeaza cu garnituri din cauciuc sau din carton gros imbibat in ulei de in fiert

Racordarea conductelor de bransament cu piese de legatura din fonta de presiune:

a – cu mufe ; b – cu flanse ;

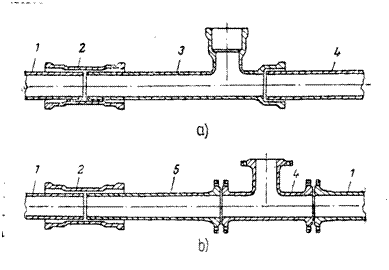

1 – conducta publica ; 2 – mufa dubla ; 3 - ramificatie de 90 grade cu mufa ; 4 – teu cu flanse ; 5 – piesa cu flanse .

c.     Executarea bransamentelor la conducte din otel.

Racordarea conductelor din otel se poate face direct prin sudura. In acest caz, sue-cesiunea operatiilor de bnansare este urmatoarea :

-se goleste conducta de distribute ;

-se perforeaza teava, utilizind flacara oxiacetilenica ;

-se curata marginile orificiului creat ;

-se sudeaza conducta de bransament pe care din timp s-a montat robinetul de inchidere ;

-se intareste sudura prin eclise ;

-se reface izolatia anticorosiva in zona incalzita in timpul sudarii;

-se face proba bransamentului pana la robinet, apoi se astupa santul si se continua lucrarile.

Inainte de punerea in functiune a bransamentului, conducta se spala prin cateva umpleri si goliri succesive, pentru indepartarea resturilor de la sudura si a altor impuritati.
