Sistemul de incalzire in pardoseala de la uponor - practica

PROIECT PRACTICA

SISTEMUL DE INCALZIRE IN PARDOSEALA DE LA UPONOR

CUPRINS

1. DESPRE UPONOR

2. AVANTAJELE INCALZIRII IN PARDOSEALA

3. DESCRIEREA PRODUSELOR

4. TIPURI DE SISTEME

1. DESPRE UPONOR

Grupul finlandez Uponor este recunoscut la nivel mondial pentru productia de tevi Pex-A si diferite componente pentru instalatii bazate pe acest tip de teava.

Uponor isi desfasoara activitatea in trei domenii principale (solutii pentru instalatii, solutii de incalzire si racire si solutii de infrastructura). In cadrul celui de-al doilea domeniu Uponor a dezvoltat o gama completa de solutii pentru incalzirea in pardoseala ce beneficiaza de asemenea de recunoasterea instalatorilor din intreaga lume.

Uponor este una dintre primele companii care au introdus pe piata sistemele de incalzire in pardoseala. In relatie directa cu producerea de tevi, Uponor s-a implicat in dezvolarea de componente pentru realizarea incalzirii in pardoseala, in prezent fiind unul dintre principalii producatori la nivel mondial.

Politica Uponor a fost de a oferi un sistem complet, garantat, cu componente proiectate una in functie de cealalta. Uponor este printre putinii ofertanti de incalzire in pardoseala care produce majoritatea componentelor in fabrici proprii. Pentru piata europeana componentele Uponor de incalzire in pardoseala sunt produse in fabricile din Suedia si Germania

Ca urmare a experientei indelungate, Uponor ofera o gama larga de solutii, dezvoltate si adaptate atat pentru cerintele casnice cat si pentru aplicatii industriale. Uponor este lider pe piata europeana de profil, singurul sau concurent de nivel similar fiind Rehau. Pe multe dintre pietele nationale, inclusiv Germania, sistemul Uponor este mai bine vandut decat Rehau.

2. AVANTAJELE INCALZIRII IN PARDOSEALA

1.   Confortul termic

Incalzirea in pardoseala ofera un nivel de confort termic mai ridicat fata de sistemele traditionale, intrucat:

- Permite o distributie relativ uniforma a incalzirii incaperii in zona de activitate umana;

- Permite obtinerea unor temperaturi superioare in zona inferioara a corpului;

Din aceste motive este foarte recomandata in cladiri cu tavane inalte sau suprafete mari de pardoseala.

2.   Se utilizeaza agent termic de joasa temperatura

- Compatibilitate perfecta cu echipamentele termice in condensatie;

- Posibilitatea utilizarii unor forme economice de incalzire (pompe de caldura, biomasa, energie solara);

3.   Consum de caldura mai redus fata de sistemele traditionale

- Diminuarea pierderilor prin conductele de transport al agentului termic;

- Diminuarea pierderilor prin convectie pe suprafetele vitrate;

- Reducerea pierderilor prin diminuarea temperaturii aerului interior;

4.   Calitatea mediului interior

- Se evita arderea prafului din aer (si „afumarea” peretilor);

- Miscarea aerului in camera, si implicit a prafului, este mult redusa;

- Se elimina conditiile de formare a igrasiei;

5.   Exploatare confortabila

- Nu necesita intretinere;

- Silentiozitate in functionare;

- Posibilitati variate de automatizare

6.   Nu ocupa spatiul

- Intreaga suprafata a locuintei poate fi utilizata;

- Amenajarea interioara si asezarea mobilei nu sunt restrictionate de prezenta corpului de incalzire.

3. COMPONENTELE SISTEMULUI

Un sistem de incalzire in pardoseala este alcatuit din urmatoarele componente principale:

- teava de incalzire; cele mai utilizate sunt tevile de Pex cu bariera de oxigen sau tevile multistrat; diametrele uzuale sunt 16, 17 sau 20 mm

- izolatia; de obicei din polistiren, sub forma de placi preformate sau plane cu caserare din material plastic sau textil

- banda perimetrala pentru montaj intre pereti si sapa

- plasa de sarma pentru fixare si armarea sapei

- aditiv pentru sapa cu rol de crestere a elasticitatii si flexibilitatii sapei

- sisteme de prindere: pot fi clipsuri, capse, agrafe, sine cu clipsuri si se utilizeaza pentru fixarea tevii pe plasa de sarma sau pe izolatie

- colectoare-distribuitoare; pot fi simple, cu robineti de reglaj sau cu debitmetre pe tur si pot fi prevazute cu actuatoare pe retur

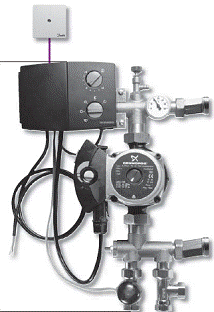

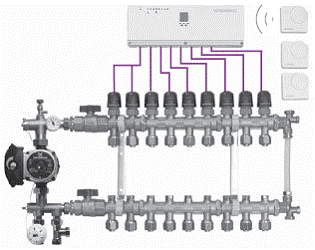

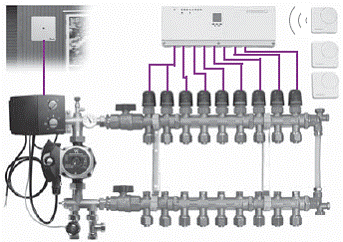

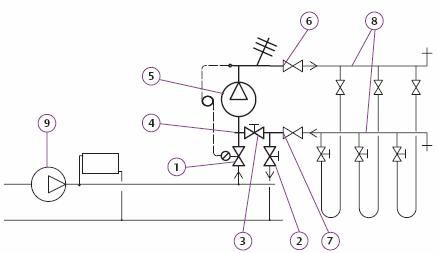

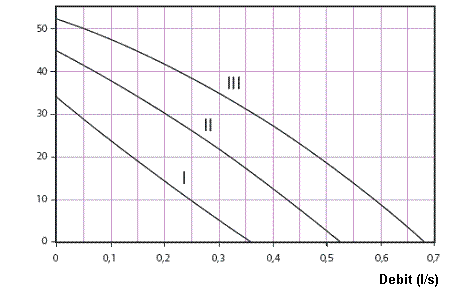

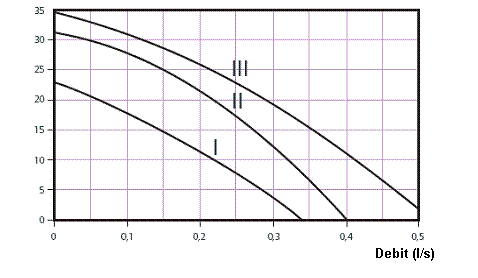

- unitati de amestec si pompare pentru reglarea temperaturii agentului termic si pomparea acestuia in circuitele de incalzire in pardoseala

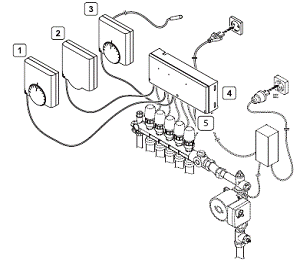

- elemente de automatizare (reglete de conexiuni, termostate, actuatoare) ce pot fi clasice (cu fir) sau radio.

4. DESCRIEREA PRODUSELOR

Uponor asigura toate componentele necesare pentru realizarea unui sistem complet de incalzire in pardoseala (teava, izolatie, sisteme de prindere, distribuitoare, automatizari, accesorii), fiind garantata compatibilitatea intre componente si functionarea sigura a instalatiei.

Gama de produse permite realizarea de instalatii de incalzire in pardoseala cu diferite sisteme de prindere (placi cu nuturi, clipsuri, sina), pentru diferite grosimi ale sapei si cu diferite optiuni de automatizare. Sistemul Uponor este flexibil, poate fi utilizat pentru aplicatii in cladiri de locuinte, spatii comerciale sau industriale si, de asemenea, poate fi adaptat cerintelor specifice ale utilizatorilor.

I. TEAVA

1. TEAVA UPONOR/WIRSBO PE-PEX INCALZIRE IN PARDOSEALA PN 6BAR 17X2,0 MM

2. TEAVA UPONOR/WIRSBO PE-PEX INCALZIRE IN PARDOSEALA PN 6BAR 20X2,0 MM

Teava Wirsbo PE-PEX a fost creata de Uponor (Wirsbo) special pentru incalzirea in pardoseala. Este o teava produsa din PEX-A (polietilena reticulata prin metoda Engel - cu peroxizi), si prevazuta cu bariera impotriva difuziei de oxigen tip EVOH (Ethylene-Vinyl Alcohol Copolymer). In plus fata de restul tevilor Pex produse de Uponor, aceasta teava prezinta la exterior si un strat de polietilena, cu rol de a proteja teava la actiuni mecanice posibil de intalnit in cazul montajului unei instalatii de incalzire in pardoseala (de ex.: zgariere atunci cand colacul de teava este rotit pe sapa, presare atunci cand teava este fixata pe placa cu nuturi, etc.)

Tevile tip PEX-A, fata de cele tip PEX-B sau PEX-C, sunt indeosebi recomandate pentru incalzirea in pardoseala intrucat ofera o mai buna rezistenta mecanica, termica si chimica (datorita modului de reticulare), caracteristici  foarte importante in cazul ingroparii instalatiei. Totodata, prezenta barierei de oxigen este esentiala intrucat sistemul de incalzire in pardoseala este un sistem inchis prin care circula un agent de incalzire si in care daca s-ar acumula oxigen ar aparea coroziuni ale componentelor din instalatie ce contin fier (s-ar produce oxidarea acestora).

Componenta tevii Wirsbo PE-PEX:

1. Stratul principal de Pex-A

2. Strat de adeziv

3. Bariera de oxigen tip EVOH

4. Strat de adeziv

5. Strat protector din PE

Desi fata de tevile PEX cu bariera obisnuite (evalPex), teava PE-PEX are un strat suplimentar de polietilena, datorita politicii Uponor de promovare a incalzirii in pardoseala, pretul acestei tevi este mai mic decat pentru teava Pex obisnuita (la acelasi diametru diferenta este de -5%).

Date tehnice:

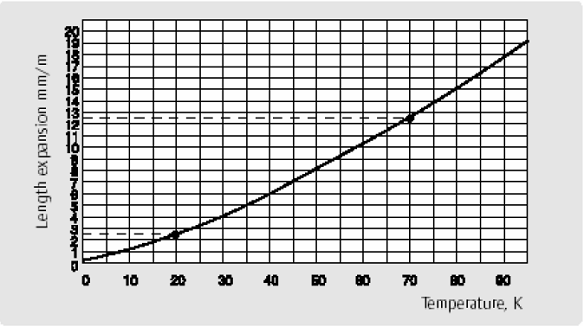

Dilatarile tevilor PEX-A Uponor / Wirsbo:

Temperatura (K)

II. IZOLATIE

3. PLACA CU NUTURI TECTO IZOLATIE 11 MM, 1.12 MP (PENTRU TEAVA 14-17 MM)

4. PLACA CU NUTURI TECTO IZOLATIE 30 MM, 1.12 MP (PENTRU TEAVA 14-17 MM)

Placile cu nuturi Tecto indeplinesc o functie dubla. Pe de o parte se utilizeaza pentru izolarea suprafetei pe care se monteaza sistemul de incalzire in pardoseala (teava+sapa) iar pe de alta parte, datorita prezentei nuturilor, placile au rol de fixare a tevii in sapa. Izolarea suprafetei de sub sapa este esentiala in realizarea unui sistem de incalzire in pardoseala, de aceea utilizarea unei izolatii de calitate este importanta. Totodata, modul de profilare a nuturilor faciliteaza instalarea tevii, reducand timpul si costurile de montaj si permitand diferite configuratii ale circuitelor de incalzire.

Placile sunt realizate din polistiren expandat si sunt caserate in partea superioara cu o folie din material plastic. Aceasta caserare este deosebit de importanta intrucat nu permite umezelii din sapa sa se infiltreze in stratul de polistiren si sa creeze punti termice intre sapa si planseul de beton.

Pe doua dintre laturile placilor, folia este prelungita impreuna cu un rand de nuturi fara polistiren pentru a permite imbinarea intre doua placi alaturate.

Placile sunt disponibile in doua niveluri de izolare, cu o grosime a polistirenului de 11 mm si respectiv 30 mm. Utilizarea celor doua tipuri depinde de nivelul de izolare de sub suprafata pe care se aplica sapa si de eventuale restrictii de inaltime ale sapei. In general, placile de 30 mm se utilizeaza la parter iar cele de 11 mm la etaje, daca nivelul general de izolare al cladirii este corespunzator.

Date tehnice:

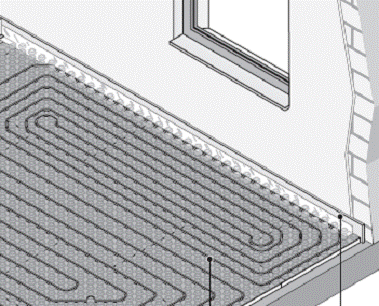

Exemplu instalare:

5. ROLA POLISTIREN PLANA TACK CU INSERTIE TEXTILA IZOLATIE 35MM, 10MP

Se utilizeaza la izolarea suprafetei pe care se monteaza tevile de incalzire, avand proprietati de izolare termica si fonica. Totodata, se poate utiliza la fixarea tevii cu capse/agrafe de prindere. Este realizata din polistiren expandat si este caserata cu o folie din material textil ce nu permite patrunderea umezelii in izolatie. In cazul alaturarii a doua role etansarea spatiului dintre ele se face prin lipirea cu banda adeziva. Materialul textil ajuta la fixarea agrafelor in polistiren nepermitand scoaterea acestora. Pe suprafata rolei sunt trasate marcaje ce faciliteaza montarea tevii si realizarea circuitelor de incalzire. Totodata, grila tiparita ajuta la o mai usoara taiere si potrivire a placilor.

Livrarea sub forma de role simplifica instalarea si asigura etanseitatea izolatiei.

Date tehnice:

6. BANDA PERIMETRALA AUTOADEZIVA 150X10 MM

Se monteaza intre sapa si pereti si are rolul de a prelua dilatarile sapei. Este realizata din polietilena si este prevazuta cu o banda autoadeziva pentru fixarea pe perete. De asemenea, in partea dinspre sapa este prevazuta cu o banda de folie PE cu rol de etansare a spatiului dintre banda perimetrala si placile de izolatie.

Latime: 150 mm

Grosime: 10 mm

Latime folie PE: 40 mm

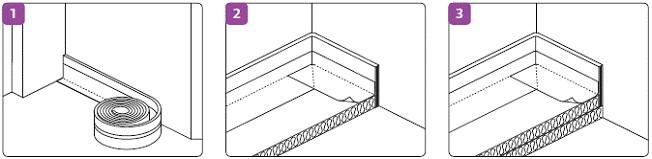

Montaj:

III. ACCESORII SAPA

7. ADITIV BETON/SAPA 10 KG/BIDON

Aditivul are rolul de a imbunatati plasticitatea si fluiditatea sapei. Permite  reducerea cantitatii de apa din amestec cu pana la 10% fara a afecta rezistenta sapei, obtinandu-se amestecuri cu fluiditate ridicata. Totodata este imbunatatita acoperirea circuitelor de teava.

Dozajul se realizeaza in functie de gradul de fluiditate dorit.

Temperatura de utilizare: peste 5 grade C

Acoperire: aprox 0,16 kg/mp (in cazul in care sapa are grosimea de 65 mm).

8. FOLIE P.E. DE PROTECTIE 0,2 mm 2,5X4M

Se monteaza intre planseul de beton si placile de izolatie, iar in cazul utilizarii de izolatie fara caserare, se monteaza si intre izolatie si sapa de incalzire in pardoseala. Realizata din polietilena cu densitate ridicata. Are rolul de a proteja stratul de izolatie contra infiltrarilor din planseul de beton. De asemenea se poate utiliza la acoperirea stratului izolator, impiedicand patrunderea betonlui in zonele de imbinare. In cazul alaturarii a doua bucati de folie etansarea se face prin suprapunerea marginilor pe o latime de 80 mm si lipirea lor cu banda adeziva.

Cu folie

Lungime: 4 m

Latime: 2.5 m

Grosime: 0.2 mm

	Fara folie

9. PLASA SIRMA 150X150 mm (GROSIME: 2 mm) [2,52 mp]

10. PLASA SIRMA 100X100 mm (GROSIME: 2 mm) [2,52 mp]

Realizata din sarma de otel sudata. Are doua utilizari principale:

armarea sapei

suport de prindere pentru teava. Prinderea tevii pe plasa de sarma se poate face fie cu clipsuri montate pe plasa fie prin legarea directa a tevii de plasa cu sarma de legat.

Este disponibila in doua dimensiuni, cu ochiuri de 10 cm sau 15 cm, dimensiunea alegandu-se in functie de gradul de armare dorit sau de pasul cu care se monteaza teava.

Lungime: 2.1 m

Latime: 1.2 m

Grosime: 2 mm

IV. SISTEME DE PRINDERE

11. CLIPS FIXARE PENTRU TEAVA 16-17 MM (SET 200 BUC)

12. CLIPS FIXARE PENTRU TEAVA 20 MM (SET 200 BUC)

Se utilizeaza pentru fixarea tevii de incalzire pe plasa de sarma (compatibil cu plasa de sarma de 2 mm). Constructia sa permite inaltarea tevii fata de stratul de izolatie, teava fiind astfel acoperita de sapa pe intreaga sa suprafata.

Realizat din material plastic.

Disponibil in doua dimensiuni in functie de diametrul tevii.

Se recomanda folosirea a 1 bucata la 1 metru de teava.

Exemplu montaj:

13. CAPSA FIXARE PE PLACA TACK D.16-D.20 MM  (SET 300 BUC)

Se utilizeaza pentru fixarea tevii de incalzire pe rolele de polistiren cu insertie textila. Prevazuta cu carlige de prindere ce nu permit iesirea capselor din izolatie sub actiunea fortelor de tensiune ale tevii Pex.

Realizata din material plastic.

Pentru tevi cu diametre intre 16 si 20 mm.

Se recomanda folosirea a 2 bucati la 1 metru de teava.

Exemplu montaj:

14. SARMA PENTRU LEGAT (250 BUC.)

Se utilizeaza pentru fixarea tevii de incalzire prin legare pe plasa de sarma. Poate constitui o varianta mai ieftina de montaj in cazul realizarii unei instalatii cu teava fixata numai cu sarma si de asemenea poate contribui la o mai buna fixare a tevii in cazul montajului cu clipsuri.

Material: alama

Se recomanda folosirea a 2 bucati la 1 metru de teava.

Exemplu montaj:

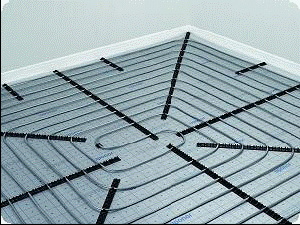

15. SINA DE CLEME AUTOADEZIVA D.14-D.20 MM (LUNGIME 1M)

Se utilizeaza pentru fixarea tevii de incalzire pe rolele de polistiren cu insertie textila sau pe placi simple de izolatie. Prevazuta cu o banda autoadeziva pentru lipirea pe placile de izolatie. Datorita lungimii prestabilite si a sistemului de prindere constituie o modalitate foarte simpla si rapida de montare a tevii. De asemenea, permite o mare flexibilitate a pasului de montare a tevii datorita alaturarii clemelor pe sina, putand fi alese distante variabile intre traseele de teava.

Distanta dintre suporturi: 5 cm

Inaltimea instalatiei cu teava: 27 mm

Pentru teava dimensiunea 16-20 mm se recomanda montarea sinelor la o distanta aprox. 1.5 m una de alta si 0.5 m de perete.

Exemplu montaj:

V. ACCESORII IZOLATIE

16. PROFIL DE TRECERE CU BANDA PENTRU ROSTURI DE DILATARE 10X100 MM [2M]

Acest profil se monteaza intre blocurile de sapa, pentru realizarea rosturilor de dilatare. Serveste la separarea zonelor de incalzire (de exemplu la usi sau pentru suprafetele cu numar de circuite mai mare ca 2) si preluarea dilatarilor sapei.

Este alcatuit din doua componente: profilul din PVC (partea inferioara) si banda din spuma de polietilena fixata pe acest profil. Profilul inferior este prevazut cu o banda autoadeziva pentru lipirea pe placile de izolatie. De asemenea, in profil sunt prevazute spatii de trecere a tevii. Banda de polietilena are o grosime de 10 mm si o inaltime de 100 mm.

Se livreaza in bucati premontate cu lungimea de 2 m.

Exemplu instalare:

17. TUB DE PROTECTIE LA TRAVERSAREA ROSTURILOR (400 MM)

Tub din PE-LD utilizat pentru protectia tevilor in zonele unde acestea ar putea fi supuse la forte de forfecare. Este pretaiat la o dimensiune standard de 400 mm.

Diametru: 23 mm

Culoare: negru

Exemplu montaj:

18. BANDA ADEZIVA PENTRU LIPIREA PLACILOR DE IZOLATIE, 75MM X 66 M

Rola de banda adeziva pentru lipirea bucatilor de folie de polietilena sau pentru lipirea rolelor de polistiren cu insertie textila.

Latimea rolei: 75 mm

Lungimea rolei: aprox 66 m

19. PROFIL DE TRECERE TECTO PENTRU USA, IZOLATIE 11 MM, 1.4 M

20. PROFIL DE TRECERE TECTO PENTRU USA, IZOLATIE 30 MM 1.4 M

Consta intr-o bucata plana de polistiren ce se utilizeaza ca izolatie de legatura in spatiile de montare a usilor. In aceste locuri, pentru a nu se taia o placa Tecto (care s-ar irosi) se pot utiliza aceste profile de dimensiuni mai mici impreuna cu profilele de dispunere a tevii.

Lungime: 1400 mm

Latime: 150 mm

Inaltime: 11 mm (pentru Tecto 11) sau 30 mm (pentru Tecto 30)

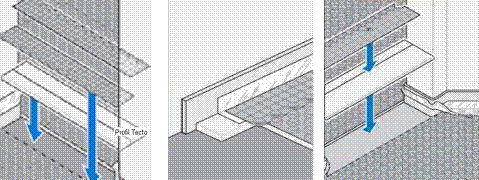

Exemplu montaj:

21. PROFIL DE TRECERE DIAGONAL TECTO PENTRU DISPUNEREA TEVII LA 90 GRADE 1.4 M

22. PROFIL DE TRECERE DIAGONAL TECTO PENTRU DISPUNEREA TEVII LA 45 GRADE 1.35 M

Aceste profile se monteaza pe profilul pentru usa (bucata de polistiren), formand impreuna cu acesta suportul de trecere a tevii in spatiile de montare a usilor. Sunt proiectate special pentru realizarea acestor treceri, fiind recomandate in locul unor decupaje de placi Tecto.

Sunt realizate din acelasi material plastic utilizat si la caserarea placilor Tecto. De asemenea, nuturile sunt compatibile cu cele de pe placile Tecto.

Sunt disponibile in doua variante, diferentiate in functie de modul de trecere a tevii intre camere. Pentru trecerea tevii perpendicular pe lungimea usii, se utilizeaza profilul la 90° iar pentru trecea in diagnala se utilizeaza profilul la 45°.

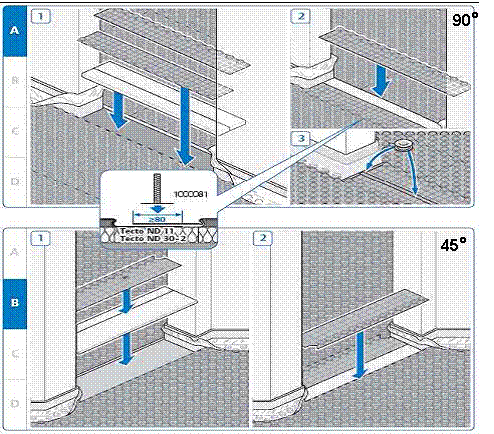

Exemple montaj:

23. BANDA CONECTARE INTRE PLACILE CU NUTURI TECTO 1.35 M

Se utilizeaza pentru conectarea placilor cu nuturi in scopul etansarii spatiilor dintre placi.

Placile Tecto au pe doua dintre laturi prelungiri ale foliei cu nuturi, tocmai pentru a putea fi conectate cu placile vecine. Daca insa este taiata o placa sau daca se ajunge in situatia alaturarii a doua laturi care nu au prelungiri, atunci se poate utiliza acest profil pentru realizarea conectarii placilor.

Realizat din acelasi material plastic utilizat si la caserarea placilor Tecto.

Lungime: 1350 mm

Latime: 100 mm

Inaltime: 22 mm

Exemplu montaj:

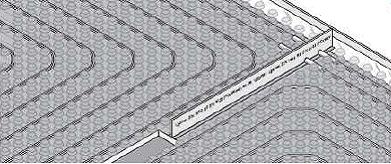

24. PROFIL DE FIXARE A TEVII LA 45 GRADE PENTRU TECTO

Acest profil se utilizeaza in cazul montarii tevii pe placa cu nuturi in dispunere transversala fata de pozitia normala de montare. In acest caz teava este distantata fata de nuturi si nu mai poate fi fixata de acestea. In general o astfel de situatie apare la curbarea tevii la 45 grade. Totodata se poate utiliza pentru o fixare suplimentara a tevii. Se monteaza prin presarea peste doua nuturi alaturate.

Latime: 75 mm

Inaltime: 22 mm

Exemplu montaj:

Montaj obisnuit Curbarea tevii la 45° Montaj transversal (cu profil fixare)

VI. RACORDURI

25. RACORD DE CONECTARE LA DISTRIBUITOR PT. TEAVA 20X2,0

26. RACORD DE CONECTARE LA DISTRIBUITOR PT. TEAVA 17X2,0

Racord special tip eurocon proiectat pentru conectarea tevii PE-PEX la ditribuitoarele de incalzire in pardoseala.

Material: alama

Conexiune la distribuitoare: 3/4'

VII. DISTRIBUITOARE-COLECTOARE

27. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 2 IESIRI 3/4' (162 MM)

28. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 3 IESIRI 3/4' (212 MM)

29. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 4 IESIRI 3/4' (262 MM)

30. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 5 IESIRI 3/4' (312 MM)

31. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 6 IESIRI 3/4' (362 MM)

32. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 7 IESIRI 3/4' (412 MM)

33. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 8 IESIRI 3/4' (462 MM)

34. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 9 IESIRI 3/4' (512 MM)

35. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 10 IESIRI 3/4' (562 MM)

36. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 11 IESIRI 3/4' (612 MM)

37. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 12 IESIRI 3/4' (662 MM)

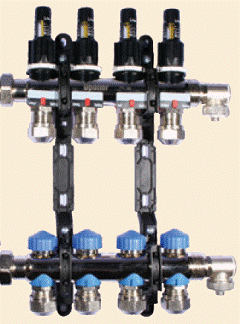

Distribuitoare premontate pentru distributia agentului termic in suprafata de incalzire in pardoseala.

Pe tur (partea superioara) sunt prevazute cu debitmetre pe fiecare circuit ce permit inchiderea completa si controlarea debitului de agent termic. Reglarea debitului se face prin ajustarea capetelor negre de reglaj. De asemenea pe fiecare debitmetru este montat un inel de blocare ce poate fi setat sa permita un debit maxim indiferent de pozitia capetelor de reglaj. Nivelul debitului este indicat in spatiul cu sticla din partea superioara a debitmetrului.

Spatiu vizualizare

Cap de reglaj

Inel de blocare

Pe retur (partea inferioara) sunt prevazute cu supape de inchidere si dopuri. In locul dopurilor se pot monta actuatoare pentru controlul automat al temperaturii din fiecare zona de incalzire.

Corpul distribuitorului-colectorului este din alama nichelata, cu piulita de conectare cu

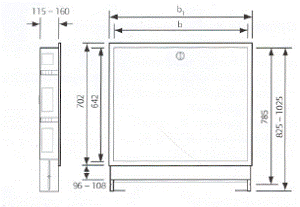

etansare plata, garnitura de etansare, supapa de umplere-golire, ventil de aerisire si cu stut pentru racordarea tubulaturii pentru umplere-golire. Distanta intre iesiri este de 50 mm iar racordul la acestea se face cu racorduri eurocon. Distribuitoarele sunt montate pe suportul de fixare in caseta.

Date tehnice:

Inaltime: 340 mm

Grosime: 75 mm

Temperatura maxima de operare: 60 °C

Presiune maxima: 6 bar

Debit maxim pe colector (12 cai): 3.0 m³/h

Camp de relaj debitmetre: 0-4 l/min

Conexiuni circuite: 3/4'

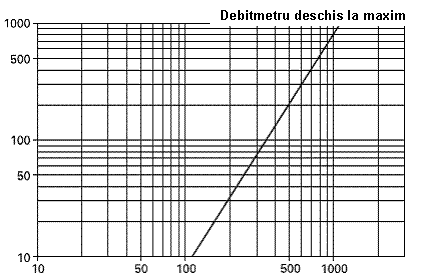

Grafic pierdere de presiune:

PIERDERE

DE PRESIUNE (mbar)

Debit masic(kg/h)

38. SET EXTINDERE DISTRIBUITOARE-COLECTOARE CU DEBITMETRU  1'FE x 1'FI
