Montarea centralei de apartament - cum se procedeaza

Montarea centralei de apartament - Cum se procedeaza

In acest articol vom prezenta cateva idei principale pe care trebuie sa le cunosteti inainte de a hotara cum veti executa o instalatie de incalzire pentru apartament cu centrala termica murala. Este foarte dificil pentru o persoana care nu cunoaste aproape nimic despre acest domeniu sa faca o alegere in privinta instalatiei de incalzire, de aceea vom schita un plan de actiune pentru acestia.

Legislatia care reglementeaza instalarea unei centrale termice

Primul lucru cu care va confruntati este legislatia, veti afla ca nu puteti face dumneavoastra aceasta instalatie, ci numai firme autorizate ISCIR pentru montajul centralelor termice, titulatura oficiala este Societati comerciale care monteaza/instaleaza aparate consumatoare de combustibili gazosi autorizate de ISCIR conform PT A1/2002 (IMAG+IMMG). (si da, este o legatura catre lista firmele autorizate ISCIR de pe site-ul www.iscir.ro). Aceste firme pot executa montajul instalatiei de incalzire, cu radiatoare, tevi si centrala, practic toata instalatia mai putin alimentarea centralei cu combustibil gazos. Bun. si aici alta firma care trebuie sa fie autorizata de data asta de catre ANRGN - Autoritatea Nationala de Reglementare in Domeniul Gazelor Naturale (si iarasi, legatura catre firmele autorizate pentru executia instalatiilor interioare de gaze naturale de pe site-ul www.anrgn.ro). Dar executie fara proiect nu se poate, asa ca iar legatura aici pentru firme autorizate pentru proiectare instalatii de gaze naturale. Nu uitati de debransarea de la furnizorul local de energie termica. Despre cum se face nu vom trata aici, pentru ca modalitatile sunt variate si diferite, intrebati firma care se ocupa de montajul centralei, ar trebui sa va indrume.

Alegerea firmelor cu care veti lucra o faceti dumneavoastra, probabil pe baza unor recomandari de la cunostinte care au trecut prin etapele respective, sau direct. Este poate cea mai dificila hotarare pe care o veti lua, pentru ca lucrurile pot merge foarte bine, bine, 'fara probleme', prost si uneori dezastruos.

Am terminat cu autorizatiile? Nu, dar pentru moment este suficient, ULTIMA autorizare se face la sfarsit, nu este o mare problema, se rezolva foarte simplu, este autorizarea functionarii centralei termice ( Societatile comerciale care verifica periodic si autorizeaza functionarea aparatelor consumatoare de combustibili gazosi autorizate de ISCIR conform PT A1/2002 (VTP/AF) - o legatura care nu neaparat este utila, vom vedea la sfarsit de ce).

Recapitulare:

  debransare distribuitor de energie termica

  instalatia de gaz - firma autorizata ANRGN (proiect si executie)

  instalatia de incalzire - firma autorizata ISCIR pentru montaj echipamente consumatoare de combustibili gazosi (centrale termice)

Alegerea echipamentelor

Centrala termica

Tipul

Obligatoriu la apartamente de bloc cu tiraj fortat si camera etansa de ardere. La apartamente din vile nu este recomandat sa montati tiraj natural si camera deschisa de ardere, chiar daca exista cos de la vechea soba. Montajul unei centrale cu tiraj natural si camera deschisa de ardere implica multe dezavantaje fata de o centrala cu tiraj fortat si camera etansa. In primul rand autorizatiile de la gaze, pentru tiraj natural aveti de indeplinit mai multe conditii decat la tiraj fortat, aerul necesar arderii se ia din camera, fata de tiraj fortat unde se ia de afara, tirajul cosului trebuie asigurat, la tiraj natural (nu prea mai sunt cosari) pe cand la tiraj fortat se face fortat cu un ventilator exhaustor etc.

Tiraj fortat si camera etansa de ardere poate fi conventionala sau in condensatie. Acum depinde de buget si de dorinta dumneavoastra, diferentele de costuri initiale sunt foarte mari (centrala in condensatie mult mai scumpa decat centrala conventionala) iar avantajele oferite de aceasta nu sunt pe masura costurilor (nota: articolul este scris in 2006, vom vedea ce ne rezerva viitorul). Nu as insista prea mult asupra acestei probleme, dar daca doriti cititi despre avantajele centralelor termice in condensatie

Cu boiler sau fara boiler (cu preparare instantanee de apa calda)?

Centrala termica cu boiler are o rezerva de apa calda livrabila imediat, adica deschideti robinetul de apa calda si va veni apa calda direct din boiler. La preparare instantanee de apa calda livrarea nu este tocmai instantanee, mai intai automatizarea centralei verifica toate protectiile pentru a se asigura ca poate porni in siguranta si dupa aceea porneste prepararea apei calde (poate dura intre 4 si 10 secunde, timp in care apa rece trece prin centrala si implicit la robinet). Aici de obicei se face o eroare, cum ca daca este cu boiler ai mai multa apa calda pentru mai multi consumatori. Pai ai pentru cati consumatori vrei dar in limita rezervei boilerului, pentru ca odata consumata rezerva se trece la producere instantanee (refacere rezerva boiler) si aici debitul de apa calda produs este o marime direct influentata de puterea centralei termice. In concluzie, dupa terminarea rezervei boilerului avem pentru o centrala de 24 kW tot ~13 l/min la o diferenta de 30 grdC intre temperatura apa rece si apa calda. Vezi centrale termice cu boiler incorporat si centrale termice cu boiler indirect

Preparare instantanee de apa calda cu schimbator in placi sau schimbator secundar?

Cititi articolul schimbator in placi sau schimbator secundar

Concluzii:

Pret:

Centralele care folosesc schimbator bitermic sunt mai ieftine decat cele cu schimbator secundar de caldura deoarece au mai putine componente si automatizari mai simple.

Confort de apa calda:

Temperatura apei calde

Temperatura de iesire a apei calde este mai bine controlata prin intermediul schimbatorului de caldura secundar, dusurile scotiene sunt aproape eliminate.

Timp de raspuns

Deoarece schimbul de caldura se realizeaza direct (gaze de ardere-apa calda), centralele cu schimbator bitermic furnizeaza mai rapid apa calda menajera.

Depuneri de calcar:

Depunerile de calcar se produc in mod deosebit la temperaturi ridicate, astfel in functionarea pe incalzire poate exista o circulatie a apei prin schimbatorul de caldura pe parte de apa calda menajera favorizand depunerile de calcar. Producatorii ofera totusi o protectie, numita protectie anticalcar. Aceasta protectie monitorizeaza debitele mici de apa prin schimbator (gen scurgeri pe la baterii amestecatoare sau prin instalatia de alimentare cu apa calda) si in cazul in care se sesizeaza scurgeri, centrala este oprita.

Puterea centralei termice

Conform STAS 1907 se face calculul necesarului de incalzire din care rezulta puterea centralei. Calculul se face considerand situatia cea mai defavorizata (ex: pentru Bucuresti se considera temperatura exterioara -15 grdC),

dar:

Apartamentele de obicei au pana in 160 mp, au cel putin o bucatarie si o baie, iar centralele termice cu tiraj fortat se produc de la 23-24 kW in sus, de unde rezulta ca cea mai mica putere aleasa nu poate fi decat 23-24 kW, indiferent daca necesarul de caldura este mai mic, si mai ales pentru a avea debit de apa calda pentru doi consumatori. Daca sunt mai multi consumatori de apa calda simultani se poate alege o centrala de putere mai mare (optiunile sunt 27-28 kW sau 30-31 kW). Vezi centrale termice de apartament

Marca

Nu exista rata de service 0% la nici o marca ! Este ceea ce ar trebui sa stiti de la inceput, chiar daca este o marca de renume, asta nu va garanteaza ca nu veti fi dumneavoastra acel mic procent din rata de service.

Diferentele intre marci se vad, de la atentia acordata executiei pana la micile plusuri, ex: functia CONFORT, Aquasensor, un afisaj digital mai deosebit etc.

Alegerea centralei termice trebuie sa vizeze bugetul dumneavoastra.

Radiatoarele (caloriferele)

De otel, de aluminiu, de fonta, pentru baie puteti alege de otel tip port-prosop.

ESEU: Examen - curs specializare - electrician navalist ESEU: Sigurante fuzibile - constructie si principiu de functionare, alegerea sigurantelor fuzibile

Cele mai utilizate radiatoare sunt cele de otel, acestea ofera cel mai bun raport pret-calitate. Radiatoarele de otel se fabrica in mai multe modele si dimensiuni. Ele sunt notate astfel model x inaltime (mm) x lungime (mm). Modelul este reprezentat prin doua cifre: prima cifra reprezinta numarul de panouri radiante, iar a doua cifra reprezinta numarul de convectoare.

Ex: 22x600x1000 inseamna un radiator cu 2 panouri radiante si doua convectoare avand inaltimea de 600 mm si lungimea de 1000 mm. (adancimea la acest radiator este de ~10 cm). De obicei se confunda modelul cu adancimea, astfel modelul 11 nu inseamna ca are 11 cm adancime ci un panou radiant si un rand de convectori. Mai pe larg Tipuri de radiatoare de otel

Radiatoarele de aluminiu sunt din ce in ce mai putin utilizate in instalatiile de incalzire, au insa o garantie mai mare decat cele de otel (de obicei).

Radiatoarele de fonta nu se folosesc in mod curent in instalatiile cu centrale termice murale, deoarece au inertia termica mare. Centrala termica furnizeaza rapid agent termic la 80 grdC iar radiatoarele de fonta nu pot ceda la fel de rapid caldura, putand genera supraincalzirea centralei. Foarte greu se poate controla temperatura in camere.

Conductele de incalzire

Exact, conductele de incalzire, nu tevile! Tevile sunt cele care stau afara in rastel, insa cand sunt montate, ele devin conducte.

Cupru pentru instalatii aparente.

Polipropilena pentru instalatii ingopate.

Pexal (multistrat) pentru instalatori 'rapizi'.

Ce trebuie montat obligatoriu la centrala termica

Filtru regulator de gaz, filtru Y pe returul instalatiei de incalzire si alimentare apa rece, robineti de izolare. Mai detaliat in articolul Ce ar trebui sa mai cumperi odata cu centrala termica

Finalizare instalatie, punerea in functiune si autorizarea functionarii centralei termice

Firma autorizata ISCIR pentru montaj va finaliza executia instalatiei si va incheia Procesul Verbal de Probe la Rece. Acest act impreuna cu copia dupa autorizatia lor ISCIR o veti pune la dosar.

Firma autorizata ANRGN, executa instalatia de alimentare cu gaze naturale si, atentie, racordeaza toti consumatorii de combustibil gazosi. Finalizeaza cu Procesul Verbal de Punere in Functiune a instalatiei de utilizare si montarea contorului de gaz. La punerea in functiune este prezent si un reprezentant de la DISTRIGAZ (distribuitorul de combustibil gazos respectiv pt alte zone).

Pe certificatul de garantie al centralei aveti centrele de asistenta si service care pot face Punerea in Functiune a centralei. Aceste centre (societati comerciale) sunt autorizate ISCIR pentru PIF si Service si pot fi autorizate (nu obligatoriu) si pentru Verificarii Tehnice Periodice si Autorizatii de Functionare VTP si AF. Punerea in functiune este asigurata gratuit (verificati) pentru majoritatea centralelor. Cititi detalierea operatiunilor care se fac la punerea in functiune

Autorizarea functionarii centralei termice se face de obicei cu societatea care a facut punerea in functiune a centralei. Aceasta autorizare reprezinta de fapt luarea in evidenta ISCIR a centralei dumneavoastra. Este contra-cost de obicei.

Optiuni suplimentare

Cronotermostatul sau termostatul. Necesarul de incalzire al casei se modifica in functie de temperatura exterioara si interioara dorita, adica este nevoie de mai multa caldura la -5 grdC decat la 0 grdC. Practic dumneavoastra ar trebui sa dati de potentiometrul centralei la 'mai mult' cand este mai frig afara, intrebarea este cat de mult? Folosind un cronotermostat sau termostat nu mai aveti aceste probleme, practic selectati la interior 22 grdC sau cat doriti si pozitionati potentiometrul cat mai spre maxim (pentru a avea un randament mai bun). Astfel, veti avea o temperatura constanta indiferent de temperatura exterioara, ca sa nu mai vorbim de faptul ca dumneavoastra nu stiti cat este 22 grdC, practic simtiti 'imi este bine, imi este cald, imi este frig'.

Tipuri de radiatoare de otel

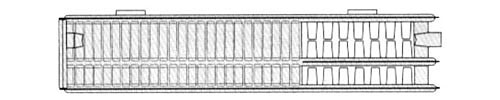

Radiatoarele de otel se fabrica in mai multe modele si dimensiuni. Ele sunt notate astfel model x inaltime (mm) x lungime (mm). Modelul este reprezentat prin doua cifre: prima cifra reprezinta numarul de panouri radiante, iar a doua cifra reprezinta numarul de convectoare.

Ex:

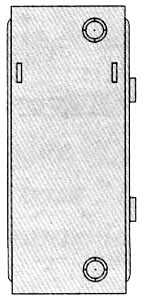

  22x600x1000 inseamna un radiator cu 2 panouri radiante si doua convectoare avand inaltimea de 600 mm si lungimea de 1000 mm.   10x600x400 inseamna un radiator de otel cu 1 panou radiant cu inaltimea de 600 mm si lungimea de 400 mm   33x300x1200 inseamna un radiator de otel cu 3 panouri radiante si 3 convectoare cu inaltimea de 300 mm si lungimea de 1200 mm Mai jos sunt exemplificate grafic: Model 10 1 panou radiant Model 11 1 panou radiant, 1 convector Model 21 2 panouri radiante, 1 convector Model 22 2 panouri radiante, 2 convectoare Modelul cel mai uzual. Model 33 3 panouri radiante, 3 convectoare

Principiul tehnicii de condensare

Condensarea: un fenomen natural care aduce mai multa caldura

Centralele termice cu condensare utilizeaza cea mai moderna tehnologie in sistemele de incalzire.

Centralele termice cu condensare reprezinta, pe plan mondial, stadiul actual cel mai avansat al tehnologiei in sistemele de incalzire. Astfel, un fenomen natural, procesul de condensare, este utilizat si valorificat in obtinerea unor aparate si sisteme de incalzire de inalt randament, cu un consum foarte economic de combustibil gazos si care ofera o protectie maxima mediului ambiant.

Fenomenul de condensare consta in transformarea, prin racire, a vaporilor de apa in lichid. Cu totii, de pilda, am observat in zorii zilei formarea picaturilor de apa pe frunze sau roua pe aripioarele unei libelule.

Inginerii au valorificat principiul condensarii in folosul tehnologiei de incalzire. La aparatele si sistemele de incalzire cu condensare, vaporii de apa continuti in gazele de ardere condenseaza la suprafata schimbatorului de caldura al aparatului si energia lor remanenta este pusa din nou, sub forma de caldura, la dispozitia sistemului de incalzire.

Randamentul cel mai ridicat

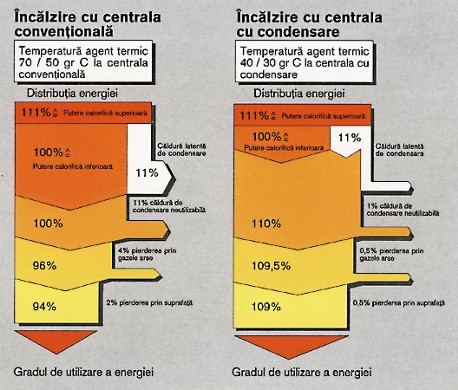

La centralele termice traditionale, asa numitele sisteme de incalzire 'de joasa temperatura', se atinge, datorita unor tehnici de ardere perfectionate, un randament inalt, adica un grad foarte ridicat de utilizare a energiei introduse in sistem, respectiv pierderile de caldura ale centralei sunt extrem de reduse. Cu toate acestea, exista totusi, intr-un procent limitat, o anumita cantitate de caldura, continuta in gazele arse, care se pierde odata cu evacuarea gazelor pe cosul de fum. in functie de modul de exploatare, centralele termice traditionale, de joasa temperatura, ating un randament de pana la 94%, raportat la puterea calorifica superioara a combustibilului.

Spre deosebire de sistemele traditionale, centralele termice cu condensare utilizeaza si cea mai mare parte a caldurii continute in gazele de ardere, sistemul reusind astfel sa atinga un grad de utilizare a energiei (randament raportat la puterea calorifica inferioara a combustibilului gazos) de pana la 109%.

Cum functioneaza tehnologia de incalzire cu condensare ?

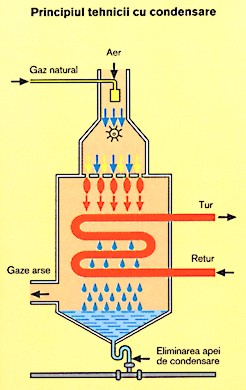

Principiul de functionare al centralelor termice cu condensare este simplu de inteles: la fiecare ardere care are loc in aparat, se formeaza vapori de apa, care, in mod normal, sunt eliberati odata cu gazele arse. Centralele cu condensare sunt echipate cu schimbatoare de caldura mai mari fata de centralele termice traditionale, astfel ca suprafetele - fin distribuite si imbinate - prin intermediul carora are loc schimbul de caldura, sunt mult mat mari, ceea ce conduce la un schimb de caldura mat intens, aceasta permitand vaporilor de apa sa condenseze inca in interiorul centralei. Caldura de condensare care se elibereaza in timpul acestui proces este dirijata din nou catre circuitui de incalzire, contribuind astfel cu o cantitate suplimentara de energie. Apa rezultata in timpul procesului de condensare este eliminata de aparat catre teava de ape reziduale.

Cu alte cuvinte, simplificand, putem spune ca centralele termice cu condensare utilizeaza si valorifica si acea parte a energiei care la centralele termice traditionale s-ar pierde odata cu evacuarea gazelor arse pe cosul de fum, sau altfel spus, centralele cu condensare preiau si folosesc - datorita suprafetelor mari destinate schimbului de caldura - si o mare parte din caldura ramasa in gazele de ardere.

Cu schimbator bitermic sau schimbator secundar!

Aceasta intrebare si-o pun foarte multi viitori utilizatori de centrale termice. Vom incerca in cele ce urmeaza sa va prezentam tipurile de centrala cu schimbator secundar de caldura si cele cu schimbator bitermic.

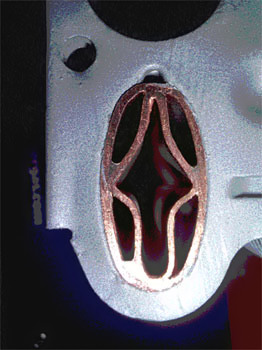

Schimbatorul bitermic.

Acest tip de schimbator este relativ de conceptie noua. In acelasi schimbator de caldura situat deasupra arzatorului se prepara agent termic pentru incalzire precum si apa calda menajera. El are circuite separate pentru apa calda menajera si agentul termic de incalzire. Este numit si schimbator rapid deoarece prepararea apei calde menajere se face preluand caldura direct de la gazele de ardere.

Prepararea apei calde menajere utilizand un schimbator bitermic.

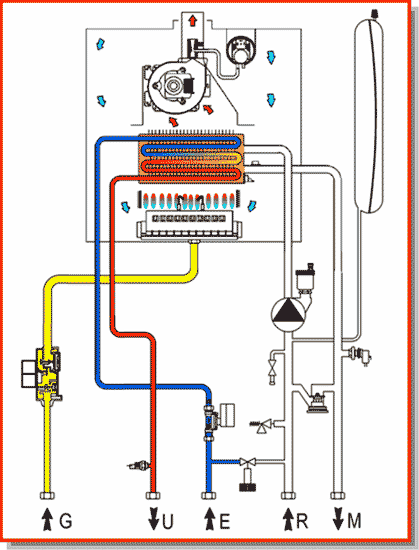

Prin intermediul arzatorului se arde gazul metan care degaja o cantitate de caldura. Aceasta caldura este preluata prin intermediul schimbatorului de caldura situat deasupra arzatorului si transferata apei care circula prin el.

Controlul temperaturii apei se face prin intermediul unei sonde NTC, care transmite informatia citita placii electronice pentru a controla debitul de gaz metan trimis la arzator.
Protectia la supraincalzire se face cu un termostat situat pe schimbator.

Dusurile scotiene: adica de ce vine dintr-o data apa rece cand ar trebui sa vina numai apa calda la robinet
Centrala termica are o putere minima de incalzire, daca aceasta putere minima nu poate fi preluata de debitul de apa care trece prin schimbator acesta se va supraincalzi. Senzorul de supraincalzire sesizeaza si va transmite comanda de oprire a alimentarii cu gaz a arzatorului. Cand temperatura schimbatorului scade sub valoarea prestabilita de supraincalzire va comanda pornirea alimentarii cu gaz a arzatorului.

Atentie: pompa centralei este pompa de circulatie pentru circuitul de incalzire, nu are nici o legatura cu presiunea apei calde. Presiunea apei calde este direct influentata de presiunea apei reci care intra in centrala termica, gradul de deschidere al bateriei amestecatoare si pierderilor de sarcina de pe circuitul de apa calda.
Pentru evitarea 'dusurilor scotiene' asigurati-va ca este suficient debit de apa calda care trece prin schimbator.

Schimbatorul secundar de caldura

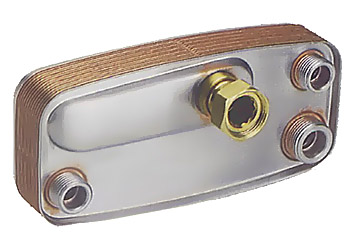

Acest schimbator de caldura are 4 racorduri: intrare-iesire agentul termic primar, intrare apa rece si iesire apa calda menajera. Agentul termic primar intra in schimbator unde cedeaza caldura apei reci care iese din schimbator spre punctele de utilizare la o temperatura superioara celei de intrare.

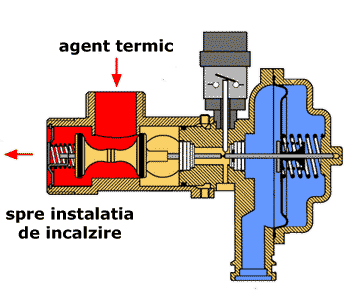

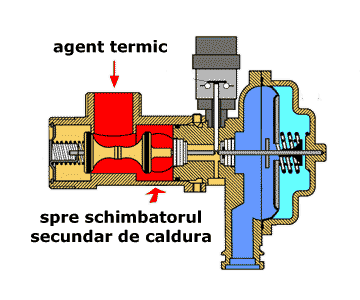

Pentru a putea alimenta schimbatorul cu agent termic primar este nevoie de o vana cu 3 cai. Aceasta vana are doua pozitii: una care permite agentului termic sa circule spre instalatie, blocand accesul spre schimbator si invers, catre schimbator blocand accesul spre circuitul de incalzire. Aceste vane sunt de mai multe tipuri in functie de modul de actionare.

Prepararea apei calde utilizand schmbator secundarul de caldura

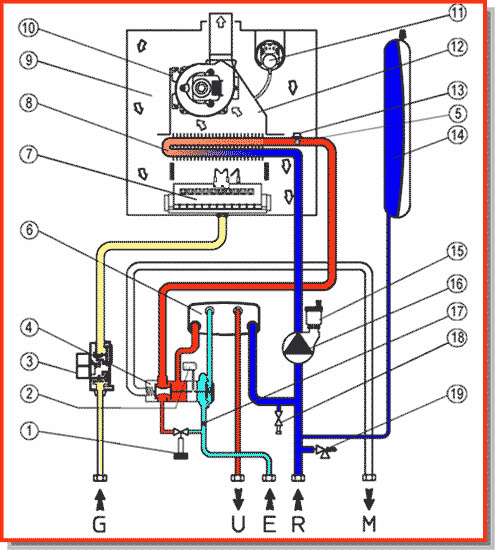

Prin intermediul arzatorului se arde gazul metan care degaja o cantitate de caldura. Aceasta caldura este preluata prin intermediul schimbatorului de caldura situat deasupra arzatorului si transferata apei care circula prin el. Vana cu 3 cai este pe pozitia care permite trecerea spre schimbatorul de caldura. Se cedeaza caldura apei reci care trece prin schimbator devenind apa calda menajera.

Atentie: pompa centralei este pompa de circulatie pentru circuitul de incalzire, nu are nici o legatura cu presiunea apei calde. Presiunea apei calde este direct influentata de presiunea apei reci care intra in centrala termica, gradul de deschidere al bateriei amestecatoare si pierderilor de sarcina de pe circuitul de apa calda. Pompa de circulatie va functiona pentru a vehicula agent termic primar prin schimbatorul de caldura primar si secundar.

Concluzii:

Pret:

Centralele care folosesc schimbator bitermic sunt mai ieftine decat cele cu schimbator secundar de caldura deoarece au mai putine componente si automatizari mai simple.

Confort de apa calda:

Temperatura apei calde

Temperatura de iesire a apei calde este mai bine controlata prin intermediul schimbatorului de caldura secundar, dusurile scotiene sunt aproape eliminate.

Timp de raspuns

Deoarece schimbul de caldura se realizeaza direct (gaze de ardere-apa calda), centralele cu schimbator bitermic furnizeaza mai rapid apa calda menajera.

Depuneri de calcar:

Depunerile de calcar se produc in mod deosebit la temperaturi ridicate, astfel in functionarea pe incalzire poate exista o circulatie a apei prin schimbatorul de caldura pe parte de apa calda menajera favorizand depunerile de calcar. Producatorii ofera totusi o protectie, numita protectie anticalcar. Aceasta protectie monitorizeaza debitele mici de apa prin schimbator (gen scurgeri pe la baterii amestecatoare sau prin instalatia de alimentare cu apa calda) si in cazul in care se sesizeaza scurgeri, centrala este oprita.
