MANUAL DE INSTALARE A SISTEMULUI DE AER CONDITIONAT BUNTZ DE TIP SPLIT, MONTAT PE PERETE

SCHEMA DE INSTALARE

* above = deasupra

1 – Confirmati pozitia de instalare in functie de semnul de pe placa de prindere.

2 – Traseul frigorific poate iesi din unitate prin sapte, prin dreapta, prin partea inferioara sau prin partea stanga-spate.

3 – Observatie: Nu ridicati furtunul de drenaj (are nevoie de cadere naturala).

4 – Acoperiti traseul frigorific cu material izolant.

5 – Materialul izolant din plastic / burete cu grosimea de 8 mm.

Atentie:

Lungimea admisa a traseul frigorific este de 10m.

Distanta admisa pe inaltime dintre unitatea interioara si unitatea exterioara este de 5m.

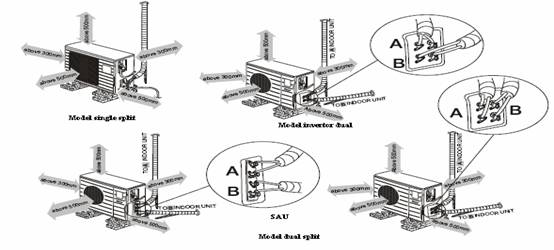

* above = deasupra

* to the indoor unit = catre unitatea interioara

INSTRUCTIUNI DE INSTALARE

1. Locatia unitatii interioare
• Nu blocati admisia aerului!.
• Mentineti inaltimea dintre unitatea interioara si cea exterioara la maxim 5m.
• Montati pe un perete destul de solid pentru a sustine greutatea unitatii si pentru a nu cauza vibratii.
• Evitati lumina directa a soarelui.
• Un loc accesibil pentru condens si accesibil pentru conectarea la unitatea exterioara.
• Mentineti la o distanta mare de lampa fluorescenta, aceasta putand influenta actionarea telecomenzii.
• Mentineti la cel putin 1m de televizor, radio sau de alte aparate.

2. Locatia unitatii exterioare
• Un loc pentru fixarea unitatii, indeajuns de solid pentru a suporta greutatea unitatii si pentru a nu cauza vibratii.
• Ventilatie buna, mai putin praf, departe de lumina directa a soarelui si de ploaie.
• Un loc unde aerul descarcat din unitatea exterioara sau zgomotul aferent functionarii nu va vor deranja vecinii.
• Fara opturare in apropierea unitatii exterioare.
• Evitati locurile din apropierea scurgerilor de gaz.

INSTALAREA UNITATII INTERIOARE

1. Fixarea placii de prindere si gaura din perete

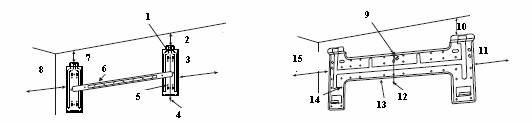

• Fixarea placii portante

Placa de prindere ar trebui atasata partii structurale a peretelui (pilon etc.).

1 – fixati sfoara in gaura centrala

2 – cel putin 250 mm

3 – 155 mm sau mai mult de la peretele lateral

4 – fir cu plumb

5 – surub autofiletant

6 – placa de prindere

7 – cel putin 240 mm

8 – 105 mm sau mai mult de la peretele lateral

9 – fixati sfoara in gaura centrala

10 – cel putin 250 mm

11 – 155 mm sau mai mult de la peretele lateral

12 – fir cu plumb

13 – placa portanta

14 – surub autofiletant

15 – 105 mm sau mai mult de la peretele lateral

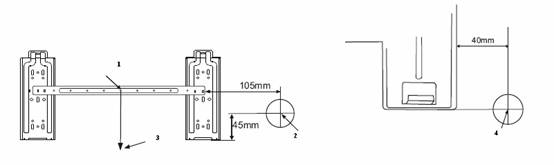

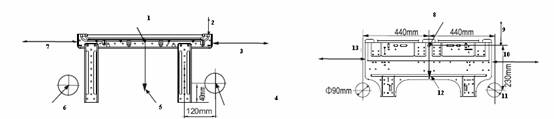

• Gaura din perete

1 – fixati sfoara in gaura centrala

2 – centrul gaurii (Ø 65 mm)

3 – fir cu plumb

4 – centrul gaurii (Ø 65 mm)

Observatie:

• Confirmati pozitia gaurilor si realizati gauri in perete.

1 – fixati sfoara in gaura centrala

2 – cel putin 250 mm

3 – cel putin 180 mm

4 – gaura conductei; centrul gaurii (Ø 65 mm)

5 – fir cu plumb

6 – centrul gaurii (Ø 65 mm)

7 – cel putin 140 mm

8 – fixati sfoara in gaura centrala

9 – cel putin 80 mm

10 – cel putin 120 mm

11 – gaura conductei (Ø 90 mm)

12 – fir cu plumb

13 – cel putin 120 mm

Observatie:

• Confirmati pozitia gaurilor si realizati gauri in perete.

2. Cablaj

Deschideti masca frontala.

Indepartati surubul din carcasa casetei electrice, trageti carcasa casetei electrice din unitate si puneti deoparte.

ESEU: Examen - curs specializare - electrician navalist ESEU: Sigurante fuzibile - constructie si principiu de functionare, alegerea sigurantelor fuzibile

Indepartati surubul din dispozitivul de fixare, trageti dispozitivul de fixare departe de unitate si asezati-l in lateral.

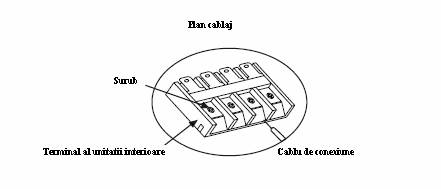

Conectati cablul.

Inchideti dispozitivul de fixare si carcasa casetei electrice.

Observatie:

Aparatul ar trebui instalat in conformitate cu reglementarile de nationale din punct de vedere electric

Aparatul nu trebuie instalat in spalatorie.

Aparatul trebuie instalat la 2.3 m deasupra podelei.

Aparatul trebui pozitionat astfel incat sa aiba acces la priza.

3. Instalarea furtunului de drenaj

Observatie:

Furtunul de drenaj trebuie fixat dedesubtul traseului frigorific.

Furtunul de drenaj nu trebuie curbat sau rasucit.

In timpul invelirii furtunului de drenaj, nu trageti de acesta.

Furtunul de drenaj din camera trebuie invelit cu ajutorul materialelor de izolare termica.

Materialul izolant ar trebui utilizat in zona contactelor traseului frigorific de  perete.

Traseul conductei

In cazul in care conducta iese din partea dreapta a unitatii interioare, taiati partea „1” a unitatii;

In cazul in care conducta iese din partea inferioara-stanga a unitatii interioare, taiati partea „2” a unitatii;

In cazul in care conducta iese din partea stanga a unitatii interioare, taiati partea „3” a unitatii.

REMONTAREA FURTUNULUI DE DRENAJ

In cazul in care conducta iese din partea stanga a unitatii interioare, furtunul de drenaj trebuie remontat, in caz contrar, putand aparea scurgeri.

Metode de remontare: interschimbati pozitia furtunului de drenaj si a prizei de drenaj din cauciuc.

Remontarea trebuie executata astfel incat sa nu conduca la scurgeri de condens.

4. Instalarea unitatii interioare

Lasati traseul frigoific sa treaca prin gaura din perete si atasati unitatea interioara placii de prindere. (Apasati nervura unitatii interioare din cadrul carligului placii de prindere.)

5. Conexiunea traseului frigorific

• Va rugam taiati tevile schimbatorului de caldura cu taietoarelor speciale inaintea realizarii conexiunii. Dupa evacuarea aerului din interior, utilizati o cheie pentru a rasuci piulitele de conexiune al schimbatorului (Fig.1 )
• Puneti ulei de etansare la realizarea conexiunii intre tevi.
• Aliniati piulitele si strangeti piulita de conexiune cu cheia. (Fig. 2)

     Atentie:

Nu evacuati aerul din interior prin slabirea piulitei de vreme ce exista aer de o anumita presiune in interiorul tubului unitatii interioare.

Nu faceti eforturi suplimentare pentru a nu deteriora orificiul de expansiune.

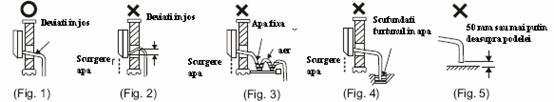

6. Fixarea furtunului de drenaj

Pentru a drena cu usurinta condensul, furtunul de drenaj ar trebui deviat in jos.

Daca aveti un furtun de drenaj nu indeajuns de lung ca sa fie conectat la unitatea interioara, il puteti prelungi cu furtunurile din cutia cu accesorii.

Furtunul de drenaj din camera trebuie invelit in materialul izolant.

7. Etansarea peretelui si fixarea traseului frigorific

Utilizati chit pentru etansarea gaurii din perete.

Utilizati un etrier (dispozitiv de fixare a conductei) pentru a fixa conducta in pozitia specificata.

INSTALAREA UNITATII EXTERIOARE

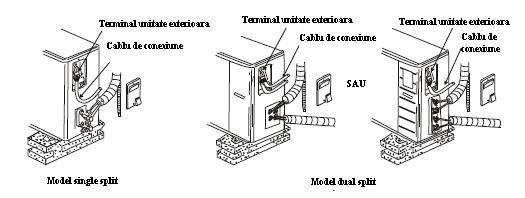

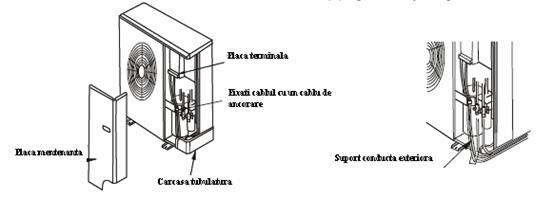

1. Cablaj

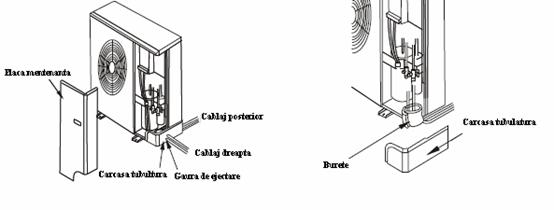

1. Indepartati suruburile autofiletante (2 buc.) de pe capacul de protectie si scoateti capacul.

2. Slabiti suruburile autofiletante (2 buc.) de pe clema de fixare a cablurilor.
3. Slabiti surubul de fixare pe placa terminala, treceti cablul de alimentare si cablul de semnal prin clema de fixare. Apoi, fixati cablul de alimentare si cablul de semnal pe placa terminala cu ajutorul surubului de fixare. (Cablul de impamantare trebuie bine conectat.)
4. Strangeti surubul autofiltant pe clema de fixare.
5. Remontati capacul de protectie. Dupa instalarea conductelor si a cablului, sigilati cu ajutorul blocajului de burete, cf. indicatiilor din desen.

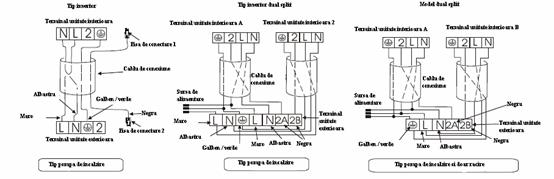

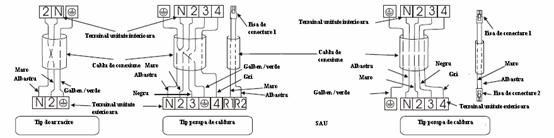

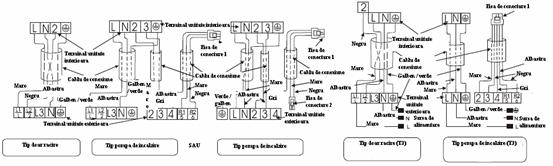

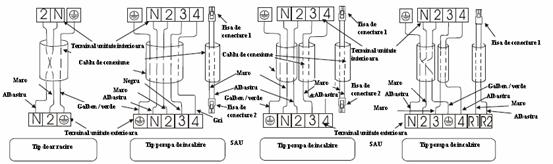

Plan de conexiuni

Model 1500-4600W (5000-12000 BTU/h)

Model 5000-5100W (17000-18000 BTU/h)

Model 6000-7000W (21000-24000 BTU/h)

Observatie:

• In cazul in care culoarea cablului de conexiune nu este in conformitate cu planul anterior, va rugam sa luati ca reper obiecte reale.
• Fisa de conectare 1 este conectata la dulia unitatii interioare.
• Fisa de conectare 2 este conectata la dulia unitatii exterioare.
• In cazul in care cablul de semnal va trebui cumparat separat, alegeti cablul electric mai mare de 0.75mm².

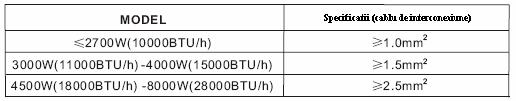

• In cazul in care cablul de interconexiune pentru alimentarea electrica trebuie inlocuit, vezi urmatorul tabel.

AVERTIZARE:

• Va rugam sa luati ca reper planul circuitului electric atasat unitatilor interioara / exterioara, in cadrul instalarii.
• Cablul electric si cablul de semnal dintre unitatile interioara si exterioara trebuie conectate pe rand, cf. numerelor de pe placa terminala de cablaj.
• Cablurile de conexiune trebuie prinse impreuna.
• Trebuie utilizat un cablu special in vederea conectarii unitatii interioare cu unitatea exterioara. Terminalele nu trebuie influentate de forta externa. Conexiunea slaba poate conduce la incendii.
• Capacul de protectie trebuie montat si fixat; in caz contrar, pot fi produse incendii sau electrocutari din cauza prafului sau a umezelii.
• Temperatura circuitului refrigerent va fi ridicata; va rugam sa mentineti cablul de interconexiune departe de tubul de conexiune.

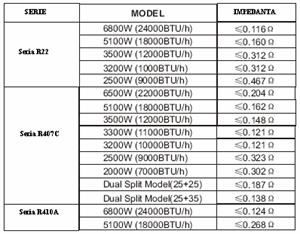

• Toate modelele vor fi conectate la sursa principala de alimentare, care prezinta limitari de impedanta a sistemului. La instalarea unitatii, vezi tabelul urmator pentru informatii legate de impendanta sau consultati furnizorul. (Urmatoarele informatii si specificatii pot fi modificate fara acordul, in prealabil, datorita cercetarilor continue.)

2. Instalarea racordului de drenaj (doar in cazul functionarii in pompa de caldura)
• Inserati racordul de drenaj cu canal dublu exterior intr-una din gaurile unitatii exterioare la dimensiunea adecvata, apoi conectati furtunul de drenaj si racordati.
3. Racordul traseului frigorific

Utilizati ulei de etansare la executarea mufarilor.

Strangeti cu cheia piulitele de imbinare

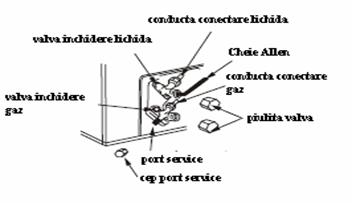

4. Evacuarea aerului

Desurubati capcul robinetului de inchidere a gazului, dar si al robinetului de inchidere a lichidului, precum si capacul pentru verificarile service.

Utilizati o cheie (imbus) pentru a roti robinetul de lichid la 90s, in sens antiorar, si inchideti-l dupa 10 secunde. Utilizati apa cu sapun pentru a verifica scurgerea de gaz, mai ales la racorduri. Daca nu exista scurgere de gaz, rotiti din nou robinetul de lichid la 90s, in sens orar.

Apasati ventilul pentru verificarile service, 10 secunde mai tarziu; la vederea descarcarii gazului cetos, astfel, aerul interior fiind evacuat.

Utilizati o cheie (imbus) pentru a roti robinetul de lichid, dar si al celui de gaz, in sens antiorar, pana cand sunt complet deschise, apoi insurubati capacele robinetilor si strangeti-le.

Capac pentru verificari service

Verificare service

Robinet gaz

Capac robinet

Imbus

Robinet lichid

5. Evazarea tevilor de agent frigorific

Utilizati dispozitivul de taiere al conductei pentru a indrepta suprafata ce urmeaza a fi largita.

Indepartati asperitatile de la taierea conductei.

Introduceti o piulita pe conducta si realizati largirea prin intermediul unor dispozitive de largit tevi, de ex. alezoare.

Verificati calitatea tehnicii de largire a conductelor.

6. Adaugarea de agent refrigerent

In cazul in care traseul frigorific este mai lung de 7 metri, adaugati refrigerent, cf. necesarului. Pentru racire cantitate adaugata A=(L[m]-7m) x 15g/m; pentru pompa de caldura: cantitate adaugata A = (L[m]-7m) x 50 g/m. (A: cantitate de refrigerent adaugat; L: lungimea traseului firgorific)

Evacuati aerul cf. metodei mentionate anterior.

Insurubati robinetul de gaz, conectati furtunul de alimentare (presiune redusa) la valva service, apoi deschideti din nou valva de inchidere a gazului.

Ventil verificare service

Conectati recipientul cu refrigerent la furtunul de alimentare.

Umpleti cu lichid refrigerent, cf. tabelului anterior.

Deconectati furntunul de la valva de service.

Strangeti piulitele pentru evitarea pierderilor de agent

7. Test de functionare

Inaintea testului de functionare, inspectia sigurantei cablajului trebuie realizata cu atentie din nou.

1.     Actionare comutator urgenta: la fiecare apasare a comutatorului de urgenta, sistemul de aer conditionat functioneaza in urmatoarea ordine:

In mod racire: Cool (racire) Shutt off (inchidere)

In mod pompa de caldura: Cool (racire) Heat (incalzire) Shut off (inchidere)

2.     Actionare telecomanda: Daca unitatea interioara emite sunete la apasarea butonului I/O, se indica faptul ca sistemul de aer conditionat se gaseste sub actiunea telecomenzii. Apoi, apasati fiecare buton pentru testarea functiilor.

3.     Actionarea comutatorului de verificare: Deschideti masca frontala si apasati butonul de verificare. Daca led-ul indicator se aprinde initial, apoi stinganduse la un interval scurt sau fereastra LED-ului unitatii interioare lumineaza initial, apoi stingandu-se, sistemul functioneaza normal. Daca unul dintre led-urile indicatoare clipesc in permanenta sau daca se afiseaza codurile de eroare pe fereastra LED-ului unitatii interioare, sistemul functioneaza incorect si va rugam sa verificati defectul imediat.
