Instalații pentru prevenirea și combaterea incendiilor



Instalații pentru prevenirea și combaterea incendiilor


Instalații pentru prevenirea și combaterea incendiilor


Instalatie cu hidranti de incendiu interiori sunt compuse din:

- conducte,

- armaturi

accesorii menite sa asigure apa necesara stingerii incendiilor.

Numarul hidrantilor interiori de incendiu si modul de amplasare al acestora se stabilesc in functie de urmatoarele criterii:

- caracteristicile constructive ale cladirii;

- raza de actiune a hidrantilor;



- numarul de jeturi simultane care trebuie sa atinga fiecare punct din interiorul cladirii;

- modul de amplasare al utilajelor, mobilierului sau a materialelor depozitate in cladiri.

Amplasarea hidrantilor se va face deci astfel incat sa se respecte atat pozitia usilor si utilajelor, cat si conditia ca fiecare punct din cladire sa fie atins, dupa caz, de unul sau doua jeturi in functionare simultana. La determinarea numarului de hidranți și stabilirea amplasamentului lor se va avea in vedere și raza de acțiune a acestora. Lungimea jetului compact trebuie stabilitaastfel incat sa atinga cele mai indepartate și mai inalte puncte combustibile ale incaperilor, fara sa fie mai mica de 6 [m] pentru unele cladiri și de 9 [m] pentru altele.




Lc – lungimea jetului compact

Hi presiunea necesara la orificiul ajutajului, in mmH2O;

a - coeficient experimental;

j - coeficient, a carui valoarea depinde de diametrul ajutajului tevii de refulare


d diametrul ajutajului tevii de refulare, in mm

Ht – inaltimea totala a jetului, in m



Fig.7 Jet de apa vertical (1) Fig .8 Schema pentru determinarea razei

de actiune a unui hidrant interior


1-coloana de alimentare cu apa rece;

2-nise;

3-robinet de hidrant interior pentru incendiu;

4-racord mobil;

5-furtun;

6-teava de refulare;

7-jet de apa.

In privința lungimii fizice a furtunului se considera oportun ca hidranți interior de incendiu sa se doteze cu furtunuri de 20 [m].


Instalatii cu sprinklere

Instalațiile cu șprinklere detecteaza, localizeaza, sting și semnalizeaza incendiul. Aceste tip de instalații sunt alcatuite din conducte, armaturi și dispozitive speciale denumite șprinklere, destinate pulverizarii apei pe locul incendiat. Șprinklerul se deschid automat la o anumita temperatura produsa de incendiu. Intreaga instalație sunt dupa caz sub presiunea apei sau aerului.

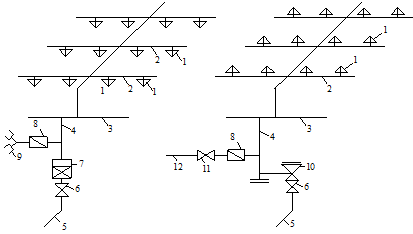

Fig.9 Instalații cu șprinklere

a-schema retelei de spriklere cu apa;          b-schema retelei de spriklere cu aer;

1- sprinkler ; 2- ramificatie; 3- conducta secundara; 4 – conducta principala; 5- conducta de racord pentru alimentarea cu apa a instalatiei de sprinklere; 6- robinet principal de inchidere; 7- aparat de control si semnalizare tip apa-apa; 8- ventil de retinere; 9- racord fix tip B pentru alimentarea cu apa cu pompe mobile; 10- aparat de control si semnalizare tip aer-apa;                                                 11- robinet de inchidere; 12- racordul conductei de aer comprimat.

Elementul cel mai important al șprinklerelor sunt armaturi speciale pentru distribuția și impraștierea apei, avand orificiul de stropire inchis in permanența de un ventil susținut in general de placuțe din material ușor fuzibil. Amlasarea șprinklerelor se face in funcție de pericol de incendiu, de gradul de rezistența la foc al incaperilor, de dimensiunile grinzilor, a diferitelor instalații și utilaje sau stive de materiale correlate cu caracteristicile hidraulice ale lor.



Instalații cu drencere

Instalațiile cu drencere au in permanenta orificiul deschis, instalatia nefiind sub presiune. In caz de incendiu, punerea in funcțiune a instalației se poate face manual sau automat.

Fig.10 Acționare manuala (1) Fig.11 Acționare automata (1)

Fig.10: 1-conducta principala de alimentare cu apa; 2-robinet de inchidere; 3- conducta de ocolire; 4- robinet manual de actionare in caz de incendiu; 5-perete despartitor; 6,7-conducte de distributie; 8-drencere; 9-manometru; 10-conducta de golire, 11-robinet; 12-palnie; 13-racord fix; 14-conducta de racord la pompele mobile de incendiu; 15-clapeta de retinere.

Fig.11 1-conducta de alimentare cu apa; 2-robinet principal de inchidere; 3-dispozitivul de actionare automata a instalatiei; 4-retea de conducte pe care se monteaza drencerele; 5-drencer; 6-detector de incendiu; 7-circuit de impuls; 8-dispozitiv de confirmare a comenzii de deschidere a alimentarii cu apa; 9-robinet de golire; 10-palnie; 11-manometru; 12-conducta de racord la surse exterioare; 13-racord fix la pompe mobile de incendiu; 14-clapeta de sens.

Instalațiile cu drencere se montaza in grupe de maximum 72 de drencere, fiecare grupa fiind prevazute cu o conducta principala de alimentare cu apa și cu robinete de acționare. Pentru alimentarea drencerelor, conductele de distribuție se pot realiza sub forma unor rețele inelare sau ramificate, admițandu-se montarea a maxim 6 drencere pe o conducta ramificata.
