Fisa de documentare 4.1. Tiristorul
Denumirea de tiristor provine de la numele unui tub electronic cu gaz numit
tiratron (TIRatron transISTOR). Tiristorul este un dispozitiv
multijonctiune cu o structura pnpn prevazuta cu
electrod de comanda prin conectarea zonei p adiacente catodului (Fig. 4.1.1. a)
|

a – structura;
|

b – simbol
|
Fig. 4.1.1. Tiristorul
Electrodul de
comanda, poarta, G (gate), anod si catod sunt cele trei terminale ale
tiristorului simbolizat in Fig. 4.1.1.b.
Amorsarea tiristorului se
realizeaza prin injectarea unui curent pe poarta, la o tensiune mai
mica decat cea de autoamorsare sau la tensiunea de autoamorsare
fara curent de poarta, mod utilizat foarte rar sau deloc.
Analiza fenomenelor fizice ce au loc la amorsarea tiristorului prin injectarea unui
curent de poarta se poate face echivaland structura cu doua
tranzistoare complementare, dupa cum se vede in schema echivalenta
(Fig. 4.1.2)

Fig. 4.1.2
Schema echivalenta a unui tiristor

Fig. 4.1.3 Caracteristicile statice
curent – tensiune ale tiristorului
|
Din
caracteristicile statice curent – tensiune ale tiristorului (Fig. 4.1.3) se
observa posibilitatea cresterii nelimitate a curentului prin
structura, daca este indeplinita conditia de amorsare,
amorsarea poate avea loc la o tensiune anodica mai mica decat
tensiunea de autoamorsare. Initierea amorsarii este provocata
prin injectarea unui curent iG prin jonctiunea J3
si nu prin cresterea tensiunii anodice. Dependenta
factorilor de curent de curentul prin dispozitiv sta la baza procesului
de amorsare a tiristorului. Se observa ca la curentii de
poarta mai mari tensiunea de amorsare este mica, peste o
anumita valoare a curentului de poarta, amorsarea are loc pe curba
punctata, ca la o jonctiune pn (tiristorul este de fapt o
dioda comandata).
|
In
functionare normala, tensiunea anodica trebuie sa fie mai
mica decat tensiunea de autoaprindere UBO. Pentru comutare directa se
aplica un curent de poarta caruia ii
corespunde o tensiune de aprindere UA<UBO.
In polarizare inversa, tiristorul
se comporta ca o dioda pnpn, prin el trecand un
curent mic, iar la tensiunea UB are loc strapungerea
tiristorului.
Pentru a bloca tiristorul trebuie
micsorat curentul prin structura sub valoarea de mentinere IH
(HOLD) (tensiunea la borne scade si ea sub valoarea de mentinere
UH), deoarece dupa amorsare, poarta isi pierde rolul de
electrod de comanda, in sensul ca nu poate actiona si
pentru blocarea tiristorului, totusi acest rol va fi reluat dar numai
dupa blocarea tiristorului.
Semnalul de comanda pentru
amorsarea tiristorului poate fi atat semnal continuu cat si impulsuri de
polaritate corespunzatoare. Comutarea
directa si blocarea tiristorului au loc in timp finit, fiind legate
de procese fizice de injectie si extractie de purtatori de
sarcina. Timpul de comutare directa
creste cu temperatura si cu curentul anodic, dar scade cand
amplitudinea semnalului de comanda creste. Daca semnalul de
comanda este un impuls, trebuie sa aiba o
durata minima, timp de mentinere pe poarta, sub care
comutarea nu are loc. Timpul de comutare inversa creste de asemenea
cu temperatura si curentul anodic si scade cand amplitudinea
semnalului de comutare creste. Astfel, pentru blocare este
suficient sa micsoram tensiunea anodica sub valoarea de
mentinere, dar timpul de comutare inversa scade daca
inversam polaritatea tensiunii pe anod. Daca semnalul de blocare este
un impuls, exista o durata minima a acestuia, numita timp
de revenire pe poarta sub care blocarea nu are loc. In tiristoarele
rapide timpii de comutare sunt de ordinul a cateva microsecunde, iar timpul de
blocare este in general mai mare decat cel de comutare directa.
Cu ajutorul tiristorului pot fi controlate
puteri mari, fiind utilizat frecvent in circuitele redresoare comandate si
invertoare. Posibilitatea de control a momentului amorsarii determina
un domeniu larg de aplicatii pentru acest dispozitiv care poate fi
alimentat de la tensiuni de ordinul zecilor la tensiuni de ordinul sutelor de
volti si corespunzator curentilor de ordinul sutelor de
amperi.
Ridicarea caracteristicilor anodice
ale tiristorului
Competenta: Identifica
componentele electronice analogice
Verifica functionalitatea
componentelor electronice analogice
Obiectivul/obiective
vizate:
Dupa parcurgerea acestei activitati vei fi
capabil sa:
colectezi datele numerice
corespunzatoare activitatii planificate;
selectezi datele obtinute din
masuratori sau alte surse;
inregistrezi datele;
ridici caracteristicile anodice ale
tiristorului;
formulezi concluzii pe baza unei analize
critice.
Durata: 50 min.
Tipul
activitatii: experimentul
Sugestii: elevii se pot
organiza in grupe de 3 – 4 elevi
Sarcina de lucru:
Reprezentati grafic caracteristicile anodice ale
tiristorului.
Mod de lucru:

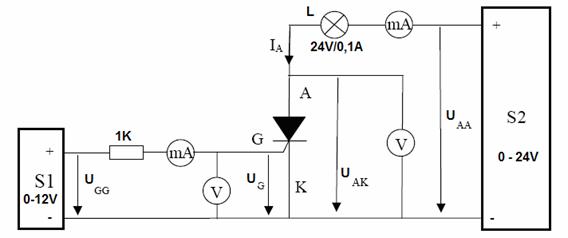

- Realizati montajul din Fig. 1.
Fig. 1.
Montaj pentru ridicarea caracteristicilor anodice ale tiristorului
- Reglati sursa S1
astfel incat curentul IG = 0;
- Reglati sursa S2
astfel incat curentul prin tiristor IA sa ia valorile din
Tab. 1;
- Masurati
tensiunea UAK pentru fiecare valoare a curentului IA
si completati Tab. 1;
- Reglati sursa S1
astfel incat IG sa ia toate valorile din Tab.1
si repetati pasii anteriori;
- Completati Tab.1.
Tab. 1. Datele experimentale pentru caracteristicile anodice ale tiristorului
|
IA [mA]
|
|
|
|
|
|
|
IG = 0
|
UAK [V]
|
|
|
|
|
|
|
IG = 2 mA
|
UAK [V]
|
|
|
|
|
|
|
IG = 4 mA
|
UAK [V]
|
|
|
|
|
|
|
IG = 6 mA
|
UAK [V]
|
|
|
|
|
|
|
IG = 8 mA
|
UAK [V]
|
|
|
|
|
|
|
IG = 10 mA
|
UAK [V]
|
|
|
|
|
|
|
- Reprezentati
grafic pe o foaie caracteristicile anodice ale tiristorului.
Daca
ati realizat cerinta, treceti la activitatea urmatoare, in
caz contrar consultati fisa de documentare 4.1 si refaceti
activitatea.
Tiristorul – dispozitiv multijonctiune
Competenta:
Identifica componentele electronice analogice
Verifica functionalitatea
componentelor electronice analogice
Obiectivul/obiective
vizate:
Dupa parcurgerea acestei activitati vei fi
capabil sa:
identifici tiristorul;
descrii principiul de functionare;
reprezinti caracteristicile
tiristorului;
precizezi principalele utilizari ale
tiristorului.
Durata: 15 min.
Tipul
activitatii: harta tip panza de paianjen
Sugestii: elevii se vor
imparti in grupe de 2 – 3 elevi
Sarcina de lucru:
Folosind diferite surse, obtineti
informatii despre tiristor si organizati-le dupa modelul
urmator:
Daca
ati realizat cerinta, treceti la activitatea urmatoare, in
caz contrar consultati fisa de documentare 4.1 si refaceti
activitatea.
Identificarea tiristorului
Competenta:
Identifica componentele electronice analogice
Verifica functionalitatea
componentelor electronice analogice
Obiectivul/obiective
vizate:
Dupa parcurgerea acestei activitati vei fi
capabil sa:
identifici terminalele tiristorului;
identifici marimile specifice
tiristorului.
Durata: 10 min.
Tipul activitatii: problematizare
Sugestii: elevii se vor
imparti in grupe de 2-3 elevi sau pot lucra individual
Sarcina de lucru:
Pornind de la simbolul tiristorului reprezentat in
figura, identificati terminalele acestuia si marimile
specifice reprezentate.

Daca
ati realizat cerinta, treceti la activitatea urmatoare, in
caz contrar consultati fisa de documentare 4.1 si refaceti
activitatea.
Functionarea
tiristorului
Competenta: Verifica
functionalitatea componentelor electronice analogice
Obiectivul/obiective
vizate:
Dupa parcurgerea acestei activitati vei fi
capabil sa:
identifici marimile caracteristice
tiristorului;
explici functionarea tiristorului.
Durata: 15 min.
Tipul activitatii: studiu de
caz
Sugestii: elevii se vor
imparti in grupe de 2-3 elevi sau pot lucra individual
Sarcina de lucru:
In figura de mai jos sunt reprezentate caracteristicile
curent tensiune ale tiristorului.

a.
precizati cum este initiata
amorsarea;
b.
precizati cum se blocheaza
tiristorul;
c.
precizati ce tipuri de semnale se
folosesc pentru comanda.
Daca
ati realizat cerinta, treceti la activitatea urmatoare, in
caz contrar consultati fisa de documentare 4.1 si refaceti
activitatea.
