Referinta rapida – Sertarul DT

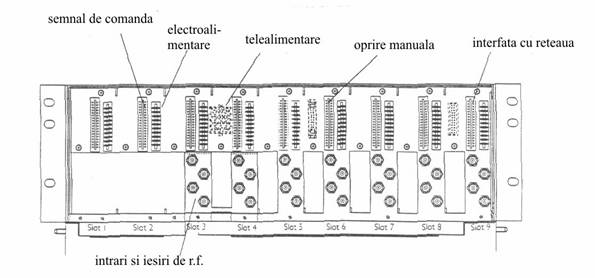

Fig.I Conectorii de pe panoul din spate

Denumire   Descriere

Conectori de semnal de comanda   Indrumeaza semnalele de comanda la si de la mo-

dule. Cate unul de fiecare lacas.

Conectorii de electroalimentare      Alimenteaza electric modulele. Cate unul de fiecare

lacas(total 9).

Conector de telealimentare             Daca unitatea este telealimentata, primeste ± 5 V si

24 V c.c.

Conectori de intrare si iesire           Primeste r.f. pentru emitatoare si da r.f. de la

receptoare. Cate 4 per lacas (total 28)

Radiofrecventa                      lacas (total 28).

Conector de oprire manuala          Conecteaza aparatura de deconectare manuala

(optional).

Conector de interfara cu reteaua   Conectare directa cu NIC (cartela de interfata cu

reteaua)pentru functii de gestiune optionala.

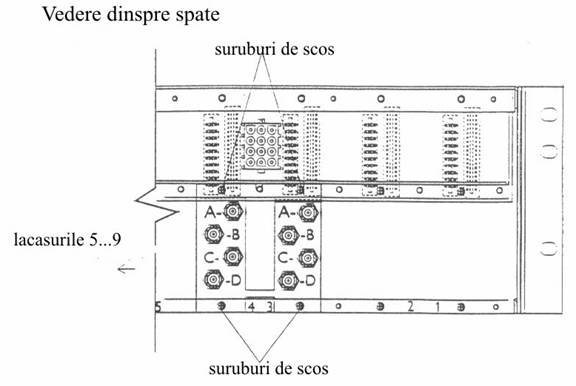

• Inlaturarea conectorilor de radiofrecventa pentru al doilea alimentator.

Lacasurile 1 si 2, de regula destinate alimentatorului, nu au conectori de radiofrecventa. Daca este nevoie de doi alimentatori, al doilea se aseaza in lacasurile 3 si 4, dup ace acestora li s-au scos conectorii de radiofrecventa, dupa cum urmeaza:

1.De pe dosul sertarului se identifica cele 4 suruburi care tin placuta cu conectorii de radiofrecventa a lacasurilor 3 si 4. Se slabesc aceste suruburi cu surubelnita Philips si se scoate placuta.

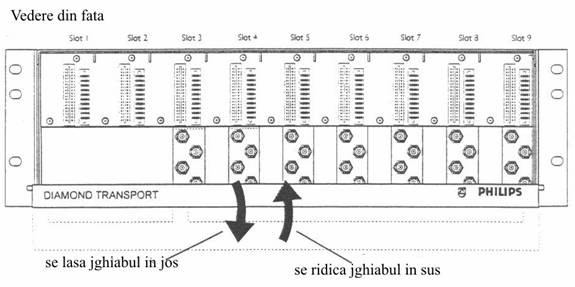

•Pozitionarea jgheabului pentru ducerea fibrelor

1.Se trage tare in jos de jgheabul pentru fibre spre a-l cobori.

2.Se impinge jgheabul in sus dupa ce s-a terminat treaba.

Descrierea echipamentului

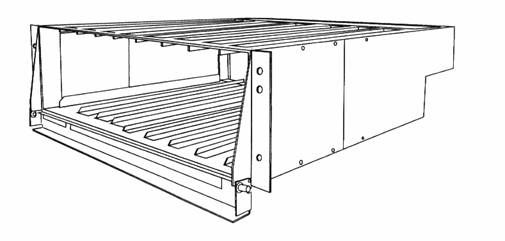

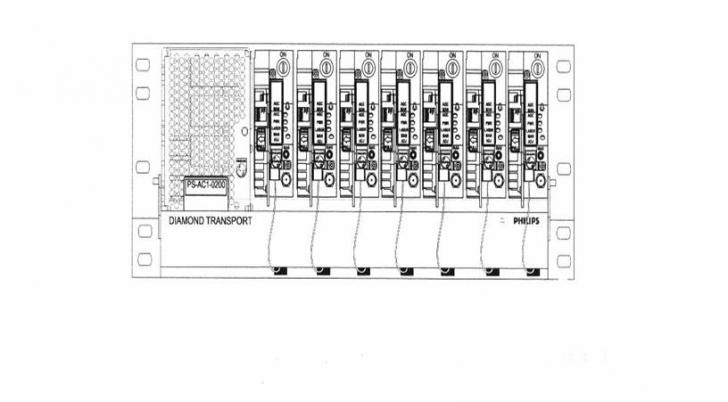

Fig.11. Sertar DT

Sertarul contine un alimentator si max.7 module; are 3 unitati de inaltime (3U). (Modelul “Sertar cu ghid”, nefigurat, are 4U inaltime).

Sertarul DT este suportul modulelor de emisie sau receptie si al alimentatorilor. Cablajul lui conduce electroalimentarea si semnalele de comanda la toate modulele, iar panoul din spate scoate legaturile de radiofrecventa. Sertarele DT se monteaza pe rame, la capul de retea sau intr-un sediu central.

Sertarul, de otel, rigid, are 9 lacasuri/. Emitatorii si receptorii ocupa cate un lacas, alimentatorii cate doua. Toate modulele luneca inafara/inlauntru pentru acces usor.

Sertarul asigura racirea prin convectie a modulelor lasand sa circule aerul cat mai bine. Aripioarele, brevetate, impreuna cu conceptia de sertar deschis, scot aerul cald, marind fiabilitatea echipamentelor.

Sertarul DT contine:

•9 lacasuri universale pentru alimentatori, module optice si amplificatori de r.f.

•un panou in spate cu conectori pentru comenzi su mufe de r.f. si un reglete de alimentare electrica locala si departata.

•un jgheab/platou pentru conducerea fibrelor optice intre module, in fata sertarului.

Sertarul DT poate fi dotat, optional, cu ghidaje de conducerea fibrelor intre fata si spate. Acest “sertar cu ghidaj” are inaltime de 4 unitati (v.fig.12)

Fig.12 Sertar DT cu ghidaj

In acest tip, fibra este indrumata din spatele sertarului, pe sub modulul respective, opeste jgheabul nefolosit, catre conectorul optic de pe fata modulului.

Sertarul DT este procurabil pentru rama CATV sau rama telefonice, cu denumirile DT-SHELF-19 si DT-SHELF-23 respectiv.Ambele dimensiuni au aripi laterale ajustabile pentru instalare usoara.

•Conectori

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

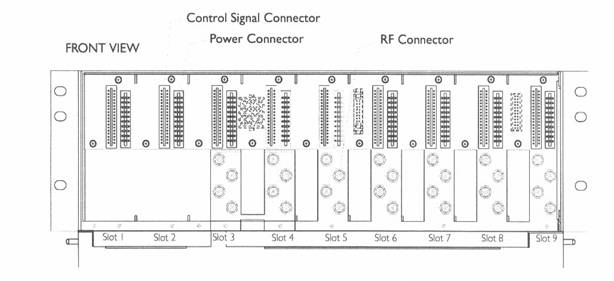

Fig.13 Conectori in interiorul sertarului DT (vedere din fata)

Modulele primesc alimentarea si comenzile prin conectori pe panoul de cablaj de interconectare. Semnalele de r.f. de la si la module trec direct prin conectorii de r.f. de pe panoul din spate. Lacasurile 1 si 2 nu au conectori de r.f. deoarece sunt alocate pentru alimentator.

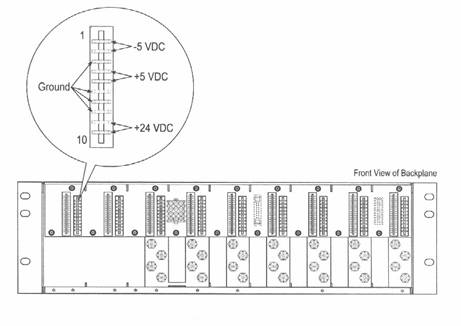

Fig.14 Regleta de alimentare (vedere din fata)

La depanare se foloseste schema de deasupra

(1,2=-5 V c.c.; 3,6,7,8 = masa; 4,5 = + 5 V c.c.; 9,10 = +24 V c.c.)

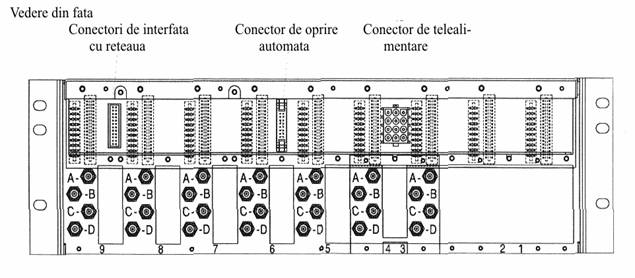

Fig.15 Conectorii de pe panoul din spate (vedere din spate)

Fig.16 Conectorul de telealimentare

La depanare se foloseste schema de deasupra

(1,2 = -5 V c.c.; 3,4,7,8,9,10 = masa; 5,6 = +5 V c.c.; 11,12 = +24 V c.c.)

•Descriere functionala

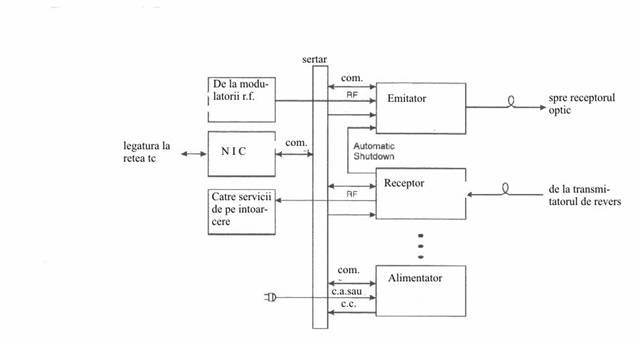

Fig.17 Drumul alimentarii si al semnalelor

Cablajul de interconexiune de pe panoul din spate transporta tensiunile de alimentare in c.c. si semnalele de comanda; semnalele de radiofrecventa intra direct la module traversand panoul din spate.

Fluxul de radiofrecventa in sens principal

Semnalele de radiofrecventa trec direct prin sertar,ocolind cablajul de interconectare al acestuia. Intrarea de radiofrecventa traverseaza panoul din spate prin mufa de radiofrecventa catre emitator, iar acesta transfera informatia primita asupra semnalelor optice.

Fluxul de radiofrecventa in sens de intoarcere:

Fibra optica de intoarcere intra in modulul receptor, unde semnalul este trecut in radiofrecventa. Semnalele de r.f. ies prin conectorii de pe panoul din spate catre serviciile de pe sensul de intoarcere, ex.telesupraveghiere sau telefonie.

Electroalimentarea (v.fig.14 si fig.16)

Un modul alimentator montat in sertar si/sau o telealimentare furnizeaza tensiunile continue pe panoul din spate, fiecarui modul din sertar.

Semnale de comanda

Semnalele de comanda de la un centru de telesupraveghiere departat intru in sertar si trec prin cablajul de interconexiune spre fiecare modul. Semnalele de informare de pe calea de intoarcere vin prin circuitele de interconexiune si ies din sertar spre centrul de telesupraveghiere.

•Configurare

Alocarea spatiului in sertar

Sertarul DT poate fi ocupat in mod diferit. Obligatoriu este sa se aseze alimentatorul in lacasurile 1-2, iar un al doilea alimentator, daca este necesar, in lacasurile 3-4 (A nu se uita, pentru al doilea, scoaterea conectorilor r.f. din spate.

Sertarul DT-RPS, de alimentator cu rezerva instalata, asigura rezervarea a 8 alimentatori de sertar cu o singura unitate de rezerva.

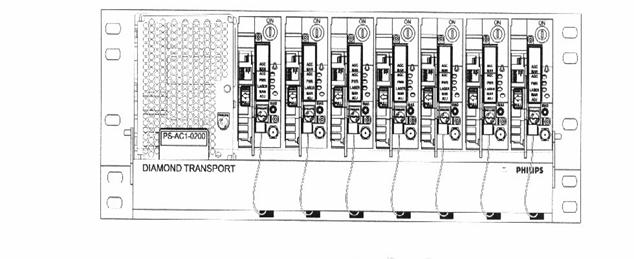

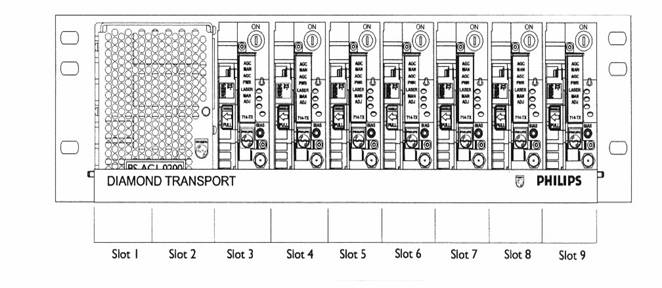

Fig.18 Sertar ocupat cu emitatori    (vedere din fata)

•Alegerea modulelor DT si anexelor

Emitatorii seria Tx – v.pag.89

Emitatorii seria QTx – fac parte din sistemul de transport analogic/numeric Spectrahub 1550 nm si folosesc multiplexarea densa in lungime de unda (DWDM) pentru servicii ca Internet de banda larga, telefonie, TV la cerere – v.pag.89

Receptorii seria FRX se pot folosi si la repetori optici, fiind aproape transparenti si cu raport C/N foarte bun – v.pag.153

Receptorii seria 2RRX de pe intoarcere se folosesc si pentru functia de scoatere din functia automata – v.pag.153

Amplificatorii seria AMP se folosesc oriunde este necesar in radiofrecventa – v.pag.195

Alimentatorii seria PS se alimenteaza in c.a. sau c.c. si dau +24 V, 0, +5 V si – 5V in c.c. – v.pag.65 si 301

Cartela de interfata cu reteaua NIC intermediaza schimb bilateral de date (prin panoul din spate al sertarului) intre modulele dintr-un sertar si sistemul de supraveghiere al elementelor retelei, precum si intre sertare.

Un sistem de supraveghiere a reteletei comporta:

-logicical incarcat pe un calculator personal (PC)

- o unitate optionala, montata pe rama, pentru telesupraveghiere

-o cartela NIC inserata in fiecare sertar DT supraveghiat. Cu acestea se poate urmari starea modulelor DT pe un calculator amplasat altundeva – v.pag.231.

Modulele DT-SRS, de cuplori/repartitori, se pot atasa fie de o consola montata in spatele sertarului, fie pe un pupitru – v.pag.215.

Pe langa aceste module si anexe, sistemul mai cuprinde comanda de comutatie si ventilatoarele, montate in rama – v.pag.277 si resp.pag.255.

•Instalarea

ATENTIE!

Inainte de inceperea lucrarii se citesc toate instructiunile. Atentie deosebita la:

-neperturbarea modulelor deja instalate si mai ales a fibelor optice conectate la ele

-fibrele sa nu fie rasucite, indoite, agitate cu vreun obiect cand se instaleaza sau se scoate un modul

-folosirea jgheabului pentru fibre sau ghidajelor fata-spate, asa cum se descrie mai departe

Scule si echipamente

-sertarul DT

-patru suruburi de rama (nu fac parte din livrare)

-surubelnita

Instalarea unui sertar in rama

Intai se instaleaza in rama, apoi modulele in sertar.

Instructiunile de instalare a modulelor in sertar se gasesc in capitolele privitoare la fiecare modul.

Instalarea sertarului in rama standard de cap de retea se face dupa cum urmeaza:

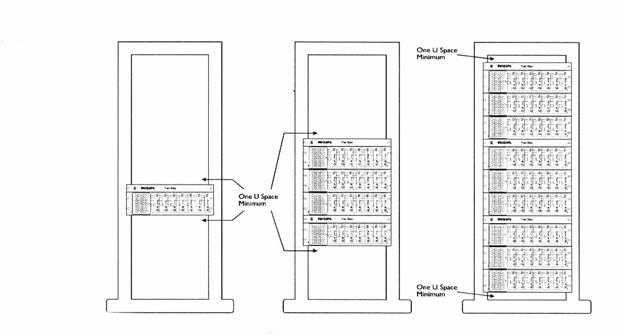

1.Se alege un spatiu liber in rama, tinand seama de previziunile de viitor (v.si pag.28)

2.Sertarul se aliniaza cu spatial liber in rama. Gaurile pentru suruburi de pe aripile laterale ale sertarului trebuie sa vina in dreptul gaurilor de pe rama. Se folosesc numai gaurile care se aliniaza cel mai bine cu tipul de rama disponibil.

3.Sertarul se prinde in patru suruburi (fig.19)

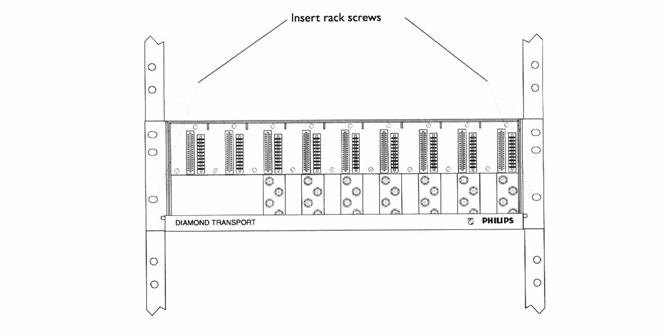

Fig.19 Instalarea unui sertar

Se aliniaza gaurile pentru suruburi si se prinde sertarul cu 4 suruburi (in fata).

Fig.20 (identica cu fig.5)

•Dispunerea fibrelor

Sertarul este prevazut cu jghiab  pivotant in fata, pentru sustinerea fibrelor si protejarea lor de obiecte care s-ar putea apropia de rama.

In jghiab, fibrele sunt tinute pe loc cu niste cleme de plastic. Normal jghiabul este basculat in sus, ca sa nu  stanjeneasca accesul la sertarul dedesubt; cand se introduce sau trage afara un modul, jghiabul trebuie coborat in prelabil si, dupa terminare, ridicat din nou la loc.

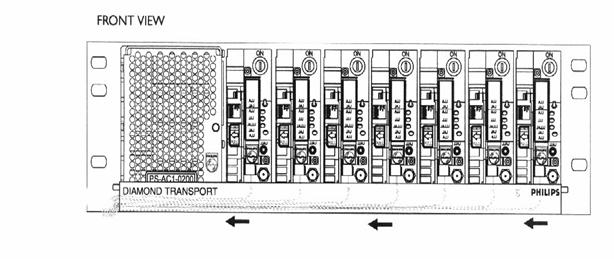

Fig.21 Indrumarea fibrelor       (vedere din fata)

Fibrele se pun in jghiab una peste alta si se prind cu cleme de plastic.

Aranjarea fibrelor in jghiab

1.     In functie de dispunerea generala se decide pe care parte a sertarului vor iesi fibrele (stanga-dreapta) – v.fig.21

2.Dupa ce se instaleaza un modul emitator saui receptor si i se face conexiunea optica, fibra se aseaza in jghiab.

3.Se deschide putin clema ( fig.22) si se introduce fibrele una cate una, una peste alta. Fibrele se lasa lejer, nu se intind, ca sa nu fie trase cand se deschide sau inchide jghiabul. A nu se indoi sau rasuci fibrele. Nu se permite ca fibrele sa stea incrucisate.

Fig.22 Clema de tinut fibrele manunchi

In jghiab sunt 9 cleme de plastic.

Indrumarea fibrelor fata-spate  (indrumatorul OR)

Optional fibrele pot fi indrumate din spate in fata pe sub sertar, prin 7 cai de cablu ( cate una per modul optic).

Sertarul este constructive diferit – se comanda ca “Shelf with guide” – sertar cu ghidaje – si jghiabul este rotunjit (in sectiune).

Fibrele sunt ferite de curbare pste masura acceptabila, in spate, prin cleme si protectori impotriva sprijinirii pe o muchie. Nu este impiedicata circulatia aerului, nici bascularea jghiabului.

Fig.23 Indrumator de fibre OR – Front/Rear

Optional, creeaza treceri pentru cablu pe sub sertarul de 19” DT, cu un jghiab rotunjit.

•Specificatii

Electrice

Interfata de supraveghiere                   conector RS11

Mecanice

Dimensiuni (inalt.xlat.xadancime)        13,3 x 48,3 x 39,4 cm

Dimensiunea unui modul                      13,3 x 4,6 x 35,6 cm

Greutate                                               7 kg

Protectie                                               echivalenta cu CEI 529

Lovituri si vibratii                                  CEI 68-2-36, -6, -29

Termice

Depozitare la                                        -40sC…+60sC

Temperaturi de lucru                            v.pag.29

Compatibilitate electromagnetica         CEI 728-1

(si susceptibilitate electromagnetica)

Securitatea muncii                                CEI 65

Protectie contra descarcarilor electrice

Indrumatorul de fibre – OR –Front/Rear

Dimensiuni                                                 4,4 x 50,8 x 43,2 cm
