Punti si traductoare tensometrice

Notiuni Teoretice:

Tensometrele sunt de doua tipuri: - tensometre cu fir metalic

- tensometre cu filament semiconductor

Marca tensometrica se lipeste cu ajutorul unor rasini sau cimenturi speciale pe corpul a carui deformatie se masoara.. Deformatia corpului sau ceea ce este echivalent, tensiunea mecanica se transmite in acest fel cu un randament foarte bun tensometrului.

Deosebirea intre cele doua tipuri de tensometre se afla in fenomenele fizice diferite pe care se bazeaza functionarea lor.

Sensibilitatea unui tensometru este definita de relatia:

Sunt posibile doua configuratii:

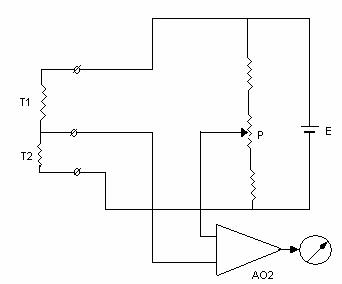

configuratia jumatate de punte

Cele doua traductoare T1, T2, se monteaza astfel incat rezistenta unuia sa creasca, iar a celuilalt sa scada. Restul puntii se realizeaza in aparatul de masura unde se afla sursa de alimentare pentru punte (E).

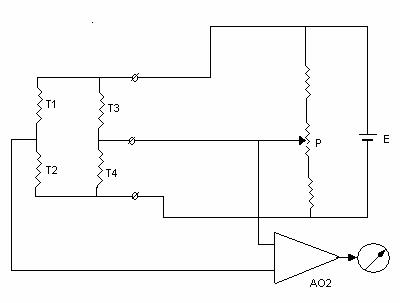

configuratia punte intreaga:

Cele 4 traductoare T1, T2, T3, T4, se monteaza in asa fel incat rezistenta a doua din ele sa scada, iar a celorlalte doua sa creasca.

Amplificatorul de masura cu frecventa purtatoare N2314 face parte din sistemul modular de aparatura tensometrica N2300, fiind conceput in consecinta din punct de vedere functional si constructiv.

Cu traductoare adecvate, avand elemente sensibile de tipurile mentionate, aparatul poate fi utilizat pentru masurarea diverselor marimi cum ar fi: deformatii mecanice, forte, cupluri, presiuni, deplasari.

Desfasurarea lucrarii:

1.     Se studiaza schema bloc, modul de functionare, punerea in functiune si modul de lucru pentru amplificatorul N2314 utilizand descrierea studiata anterior.

2.     Se calibreaza aparatul N2314 pentru o sensibilitate a tensometrelor K=2.

3.     Ca aplicatie a modului de lucru cu acest amplificator se determina sensibilitatea unor tensometre cu fir metalic de rezistenta egala, lipite pe o lamela de otel. Se utilizeaza atat montajul de tip semipunte cat si cel de tip punte intreaga.

REFERAT: Instructiuni de montaj al usilor cu toc reversibil REFERAT: Sarcinile si calificarea personalului care deserveste statia de betoane

Alungirea relativa a lamelei de otel de egala deformare se determina cu formula:

- unde h= 2mm grosimea lamelei

l=170 mm lungimea lamelei

d este deplasarea capatului liber al lamelei citita pe surubul micrometric

4.     Determinarea dependentei variatiei relative a rezistentei tensometrului in fuctie de alungirea relativa se realizeaza in urmatoarele etape:

se avanseaza surubul micrometric cu cate 0.5mm de la pozitia de contact cu lamela de otel pana la o deplasare de de maximum 5mm. Pentru fiecare pozitie a surubului micrometric:

se calculeaza cu relatia 9 alungirea relativa reala

se citeste indicatia instrumentului

se aproximeaza linear dependenta , se determina panta acestei dependente

Rezultatele obtinute s-au trecut in tabelul urmator:

Dependenta  :

Panta acestei drepte este m₁=0,4888

Dependenta :

Panta acestei drepte este mai mica decat precedenta si egala cu m₁=0,2437

5.     Se reprezinta grafic dependenta:

Iar ,  K=2
