Prezentarea generala a partilor componente ale aparatelor electrice

Prezentarea generala a partilor componente ale aparatelor electrice

Aparatele electrice sunt ansambluri compacte de piese si dispozitive,cu rol functional bine definit,si se utilizeaza in scopul desfasurarii in bune conditii a tuturor proceselor legate de producerea,modificarea valorii parametrilor,transportul,distributia si utilizarea energiei electrice.

Aparatele electrice se monteaza in circuitele electrice dintre surse si consumatori si pot indeplini,in principal,functii ca:

-inchiderea si deschiderea circuitelor electrice pentru a asigura alimentarea,respective,intreruperea alimentarii cu energie electrica a consumatorilor in conditi normale de functionare;

-supravegherea transportului de energie si protectia circuitelor si a consumatorilor impotriva solicitarilor anormale care intervin in diverse situatii;

-comutarea circuitelor electrice prin modificarea legaturilor electrice;

-supravegherea anumitor procese tehnologice prin mentinerea automata a unor parametrii ai energiei electrice la valori prescrise;

-masurarea valorilor parametrilor energiei electrice.

Indiferent de varianta constructiva aleasa si de rolul functional indeplinit in instalatie,in constructia aparatelor electrice se intalnesc,de regula,categorii de aparate cu urmatoarele parti componente:

-cai de current(piese de contact,legaturi electrice rigide si flexibile,bobine)

-miezuri magnetice(pentru current continuu si current alternatic)

-izolatii si pieze izolante

-piese si subansambluri mecanice(axe,angrenaje,elemente de sustinere si protectie mecanica,elemente arcuitoare,carcase,mecanisme de actionare)

In raport de functia indeplinita,unele parti componente,dintre cele amintite,pot lipsi din constructia unui aparat;alte aparate cu functii complexe pot include in constructia lor ansambluri sau aparate mai simple cu rol de semnalizare,pritectie etc.

Diferentierea categoriilor de parti componente enumerate s-a facut in functie de rolul acestora in ansamblul aparatului.

~O cale de current este constituita din toate elementele conductoare legate intre ele prin conductie electrica in conditii normale de functionare.

~Un miez magnetic contine elemente din materiale feromagnetice si constituie calea prin care se inched majoritatea liniilor de camp magnetic.

~Izolatiile si piesele izolante au rolul de a separa elementele conductoare aflate la potentiale diferite.

Izolarea se realizeaza intre elementele conductoare sau intre acestea si alte parti ale aparatului.

Alegerea si dimensionarea izolatiei este in functie de o anumita valoare a tensiunii pe care aparatul o suporta un timp limitat sau,practic,nelimitat.

~Izolatorul este un element realizat dintr-un material dielectric solid prevazut cu armature metalice si,pe langa rolul de izolare realizeaza fixarea,sustinerea sau trecerea prin peretii despartitori a conductoarelor aflate sub tensiune.

~Piesele si subansamblurile  mecanice pot avea doverse roluri functionale.

Astfel elementele arcuitoare pot lega elastic alte elemente,pot acumula energie mecanica pe care o elibereaza brusc,producand deschiderea rapida a unor piese de contact etc.

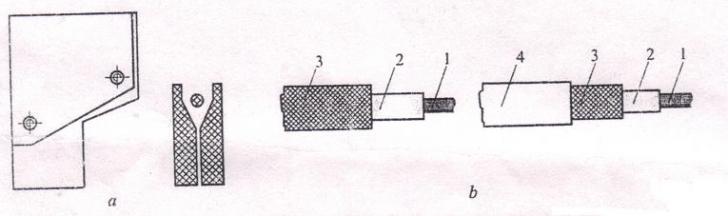

Figura 1:

a-camera de stingere;b-conductoare isolate:

1-fire de cupru;2-izolatie;3-tresa medicala;4-manta de Pb.
