Instructiuni de montaj si punere in functiune a dulapului minishelter/bbs –48v(+24v)



Instructiuni de montaj si punere in functiune a dulapului minishelter/bbs –48v(+24v)


INSTRUCTIUNI DE MONTAJ SI PUNERE IN FUNCTIUNE A DULAPULUI MINISHELTER/BBS –48V(+24V)


INSTALARE

1.     Pregatire

Dulapul trebuie sa fie asezat astfel incat sa se poata deschide usile acestuia. Toate conexiunile se scot prin presetupele situate in capacul inferior. Accesul in interior se face pe usile din fata si din spate ale dulapului.

Inainte de a se decide pozitionarea dulapului trebuie sa se ia in considerare urmatoarele:

Conectarea la reteaua de c.a.



Dimensiunile dulapului: 2250 (1900)mm(inaltime), 700 (1350)mm(latime), 800 mm(adancime);

Greutate: 550 (750)kg (fara unitate de aer conditionat), 600 (800)Kg (cu unitate de aer conditionat);

Accesibilitate la dulap.

Inainte de a porni instalatia trebuie de asemenea cunoscute si evaluate urmatoarele date:

Tensiunea de alimentare pe partea de c.a.:             3 x 400 Vc.a.

Putere absorbita:                     max 15 kW

Curent absorbit:                                  max 32 A

Sectiunea cablului de alimentare dintre punctul de racordare la reteaua electrica si dulapul Minishelter/BBS se alege functie de lungimea cablului cat si de puterea transportata prin acesta (minim 15kW) catre Minishelter/BBS.

Acestea fiind necesare pentru a verifica dimensionarea cablurilor de alimentare si al intrerupatorului de protectie prin care se alimenteaza dulapul.

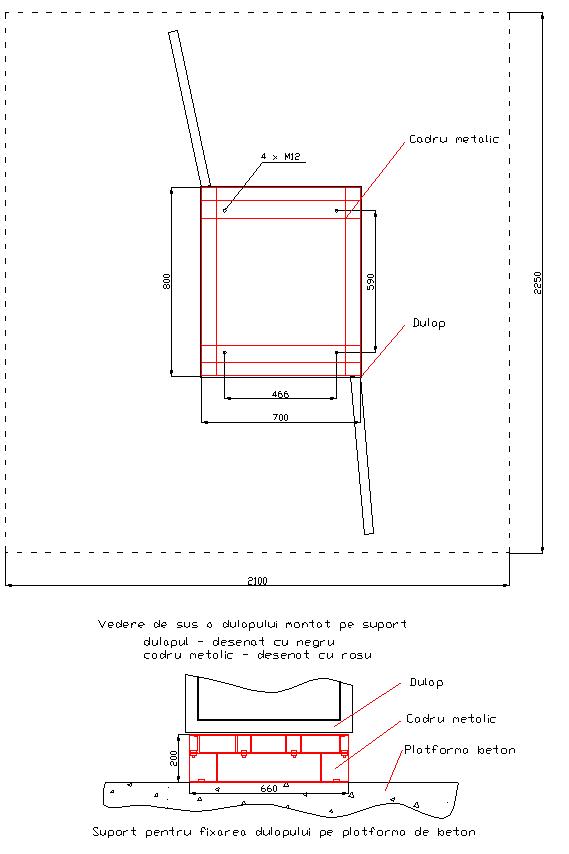

Dulapul se fixeaza de sol pe un cadru metalic furnizat de beneficiar cu ajutorul a 4 suruburi M12 corespunzator desenului din fig. 1.

Se deschid usile dulapului. In acest moment toate terminalele sunt accesibile pentru conexiuni.

Se verifica daca: toate intreruptoarele de sarcina, toate intreruptoarele de baterii si toate intreruptoarele de alimentare ale redresoarelor sunt pe pozitia deschis (parghia in jos);


2.     Conectarea alimentarii de la retea


Conectarea la reteaua trifazata

Sectiune cablu

Sir conectori intrare

CABLU DE ALIMENTARE

Faza R

Vezi * de la pct. 1

X101

Faza S

X102

Faza T

X103

Nul de lucru

N

Nul de protectie

PE



Conectarea la reteaua monofazata

Sectiune cablu

Sir conectori intrare

CABLU DE ALIMENTARE

Faza

Vezi * de la pct. 1

X101

se face punte X101 cu X102

si X102 cu X103

Faza

X102

Faza

X103

Nul de lucru

N

Nul de protectie

PE



Observatie: Intrarea cablului de alimentare (3F+N+PE) se face prin presetupa mare situata in capacul

inferior.


3.     Conectarea alarmelor


Conectarea alarmelor

Releu

PCU

Conector

Pozitie contacte

Stare contacte


CABLU DE ALARME cablu telefonic cu minim 12 perechi de fire

Usa deschisa

Intrusion


X201

normal close


X202

Temperatura

Tempera-ture


X203

normal close


X204

Alimentare

Mains

R1

X205

normal close


X206

Redresor

Rectifier

R2

X207

normal close


X208

Siguranta

Fuse

R3

X209

normal close


X210

Tensiune minima

Undervoltage

R4


X211

normal close


X212


4.     Conectarea sarcinii


Se alege cablul de alimentare al sarcinii in functie de curentul nominal al intreruptorului ales pentru alimentarea acesteia:


Curent nominal intreruptor

100A

63A-50A

40A

25A

20-16A

10A

6A

Sectiune conductor

50-35mmp

25mmp

16mmp

10mmp

6mmp

4mmp

2,5mmp



Cablul pentru legarea sarcinii se pregateste cu papuci sertizati sau tuburi de capat si se leaga dupa cum urmeaza:

Se trece intreruptorul de sarcina pe pozitia deschis;

Se leaga cablul la sarcina ce urmeaza a fi alimentata;

Se leaga conductorul de plus la bara de plus;

Se leaga conductorul de minus la iesirea intreruptorului de sarcina ;

La cuplarea intreruptorului sarcina va fi alimentata.


Observatie:


ATENTIE! La montarea si demontarea bateriilor, terminalele cablurilor de conectare la acestea se izoleza pentru a nu produce scutcircuituri.


Pentru +24V


La deconectare - se desface mai intai conductorul de pe borna (-), apoi conductorul

de pe borna (+) ;

La conectare:- se leaga mai intai conductorul de pe borna (+), apoi conductorul de

pe borna (-).


ATENTIE! Aceste manevre de deconectare – conectare baterii se fac invers pentru dulapuriile cu tensiunea de –48V.


VERIFICARI SI MASURATORI LA INSTALAREA DULAPULUI MINISHELTER SAU BBS


1.      Se verifica daca Minishelter/BBS­-ul este montat in pozitia corecta;

2.      Se verifica daca Minishelter/BBS-ul este bine fixat pe soclu;

3.      Se verifica daca peretii laterali si usile sunt curate si reparate daca la transport si montare au zgiriate

4.      Se verifica daca usile se inchid bine si se incuie corect;

5.      Se verifica daca toate cablurile introduse prin presetupe sunt bine etansate, iar presetupele ramase nefolosite sunt obturate;

6.      Se verifica daca cablurile de forta si de alarme sunt corespunzatoare normelor din telecomunicatii;

7.      Se verifica daca  Minishelter/BBS-ul este corect legat la centura de impamantare;

8.      Verificari la alimentarea cu energie electrica:

Se verifica daca toate intreruptoarelesunt pe pozitia OFF;

Se alimenteaza Minishelter/BBS-ul cu energie din LDB;

Se verifica tensiunile conform tabelelor urmatoare:


Se masoara tensiunea intre punctele:


Puncte de masura

Tensiune impusa

Tensiune masurata

Observatii

1

X101 – X102

400 V 10%



2

X102 – X103

400 V 10%



3

X103 – X101

400 V 10%



4

N - PE

< 50 V



* Se completeaza de catre montator la punerea in functiune.


Se masoara tensiunea intre punctele:


Puncte de masura

Tensiune impusa

Tensiune masurata

Observatii

1

X101 – N

230 V 10%



2

X102 – N

230 V 10%



3

X103 – N

230 V 10%



4

N - PE

< 50 V



* Se completeaza de catre montator la punerea in functiune.


9.      Verificari la pornirea sistemului:

Se ridica intreruptoarele care alimenteaza redresorii;

Se verifica daca parametrii de tensiune si ai bateriilor sunt corect setate in sistem;

Se ridica intreruptorii pentru baterii;

Se verifica daca intreruptoarele din distributia de c.c. sunt corect etichetate;

Se verifica daca sistemul debiteaza curent pe sarcinile conectate;


10.   Verificari ale sistemului de climatizare:


- Incalzirea:

Se ridica intreruptorul circuitului de comanda;

Se regleaza termostatul T1 pe maxim si se observa daca rezistenta R se incalzeste;

Se revine cu termostatul T1 la 10 C

- ventilatia:

Se ridica intreruptorul pentru ventilatoare;

Se regleaza termostatul T3 pe minim si se observa daca pornesc ventilatoarele;

Se revine cu termostatul T3 la 20 C


- instalatia de aer conditionat:

Se ridica intreruptorul pentru AC;

Se regleaza termostatul T2 pe minim si se observa daca porneste ventilatorul instalatiei de AC;

Se revine cu termostatul T2 la 33 C;

Obs.: instalatia de AC porneste la 35 C.


Termostat temp la 40*

Termostat incalzire la 10*

Termostat AC la 30*

Termostat ventilatie la 25*


La minishelter La RBS


201-202usa                   1-2 mains (1)


203-204temp                3-4rectif (2)


205-206mains 5-6fuse (3)


207-208rectif                7-8low volt (4)


209-210fuse                15-16 AC (8)


211-212low volt 21-22 fum (11)

23-24 temp (12)


25-26 usa (13)



Amplasarea dulapului
