Filtre trece tot (FTT)

Filtre trece tot (FTT)

* modulul amplificarii de tensiune este constant, indiferent de frecventa; * defazajul intre iesire si intrare, dependent de frecventa constituie marimea de iesire a circuitului.

* utilizare:

- intarzierea constanta a semnalului de la intrare, independenta de frecventa, intr-un domeniu bine precizat de frecvente;

- variatia liniara (aproape) a fazei cu frecventa (de asemenea, intr-un domeniu precizat al frecventelor);

- dependenta impusa a fazei in functie de frecventa, in circuite numite si circuite corectoare de faza, intalnite, mai des, in circuitele de transmitere a datelor prin linii telefonice.

FTT cu functie de transfer de ordinul 1

* functia de transfer a unui FTT cu un singur pol:

;

- amplificarea de tensiune in toata gama de frecvente;

- : pulsatia (frecventa) la care defazajul intre iesire si intrare este de 90^o .

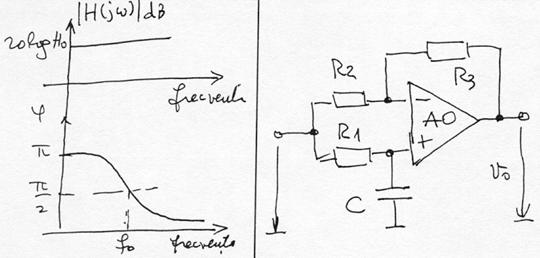

* reprezentarea grafica a modulului si fazei amplificarii de tensiune corespunzatoare functiei de transfer;

* FTT cu un singur pol realizat cu un AO.

* functia de transfer:

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

* daca :

- defazajul intre iesire si intrare va fi:

- modulul amplificarii de tensiune este .

Observatie:

- pentru defazaj intre 0^o si 180^o, se poate folosi circuitul din figura;

- pentru defazaj intre 180^o si 0^o se schimba pozitiile elementelor si

FTT cu functie de transfer de ordinul 2

* functia de transfer a unui FTT cu doi poli: - : amplificarea (in modul) la frecventele din afara benzii de rejectie a filtrului

- : frecventa caracteristica a filtrului.

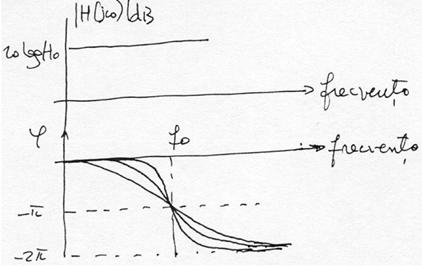

* moodulul functiei de transfer si defazajul dintre iesire si intrare sunt reprezentate in figura:

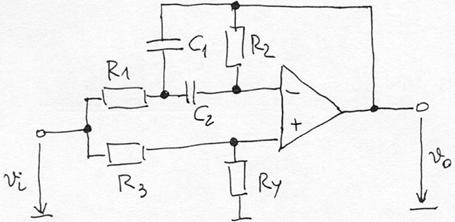

exemplu de schema pentru aceasta functie de transfer:

* functia de transfer a circuitului este identica cu functia de transfer a FRB cu aceeasi structura:

* FTT → ,

- daca, rezulta: .
